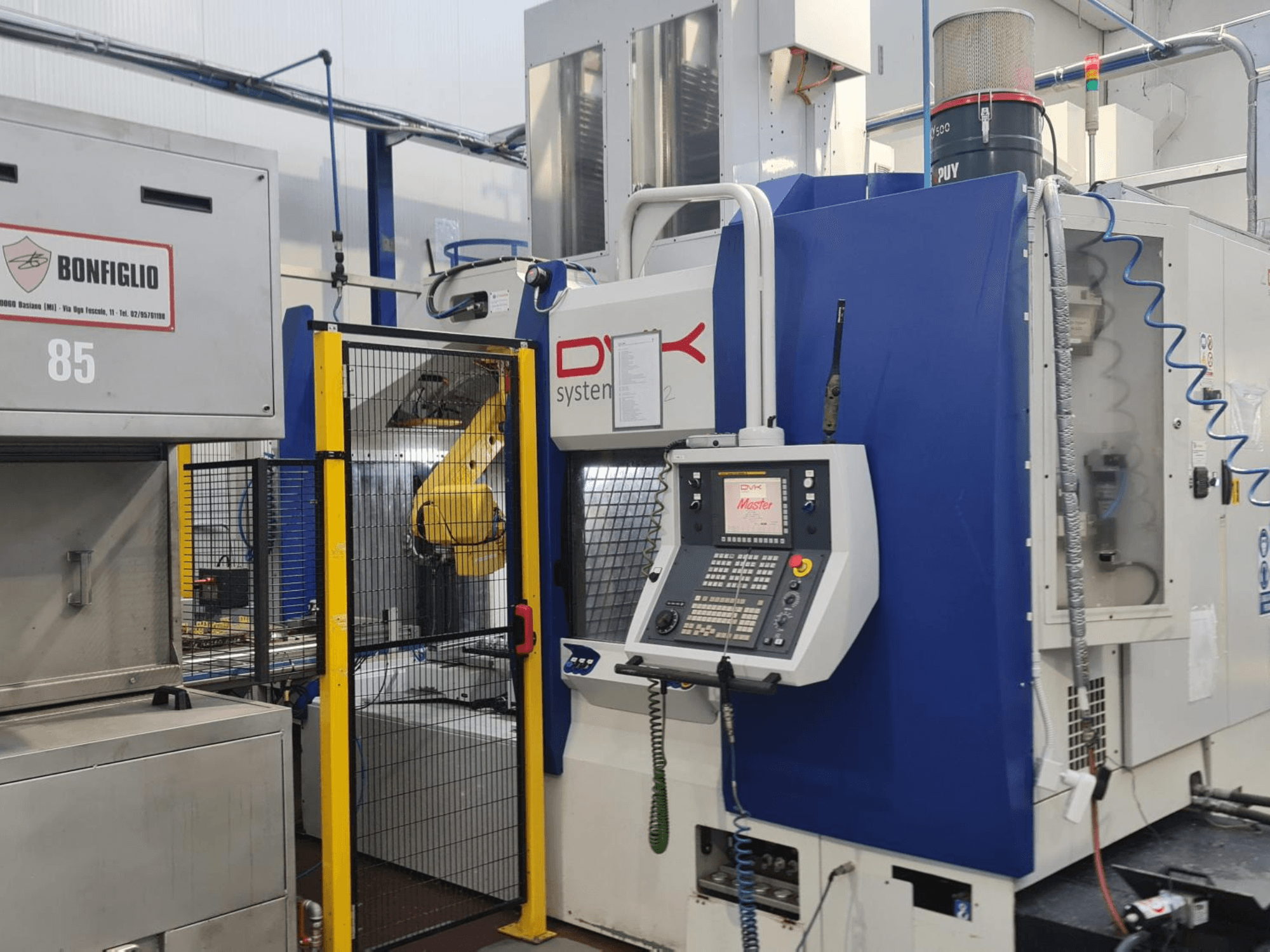

DVK - System Master IT-MIL-OTH-2020-00001

• Sterowanie CNC: FANUC CNC z kolorowym panelem operatorskim o przekątnej 10,4 cala, sterownikiem PLC, łącznością Ethernet oraz dedykowanym oprogramowaniem maszynowym

• Certyfikat CE

• Obszar roboczy:

  • Dwie osie obrotowe imadła: oś A – płynny obrót o 360°, oś B – płynny obrót o 360°

• Wrzeciono:

  • Typ: elektrowrzeciono OMLAT

  • Moment obrotowy: 80 Nm

  • Interfejs narzędziowy: HSK-A63

• Magazyn narzędzi/ATC:

  • Automatyczny zmieniacz narzędzi

  • Maksymalna średnica narzędzia: 70 mm (150 mm przy wolnych sąsiednich kieszeniach)

  • Losowy wybór narzędzia

• System mocowania:

  • Samocentrujący, dwukierunkowy imadło hydrauliczne

  • Skok szczęk: 50 mm

  • Siła mocowania: 5 000–30 000 N

• Chłodzenie, smarowanie i obsługa:

  • Wrzeciono chłodzone cieczą

  • Scentralizowane automatyczne smarowanie smarem

  • Układ pneumatyczny

  • Układ hydrauliczny

  • Wymiennik ciepła powietrze-woda

  • Układ hermetyzacji maszyny

• Dane maszyny:

  • Moc zainstalowana: 55 kW

  • Napięcie zasilania: 400 V / 50 Hz

Wyposażenie dodatkowe

• Automatyzacja robotyczna:

  • Robot antropomorficzny FANUC M20iA/20M, 6 osi, udźwig 20 kg

  • Chwytak dwu szczękowy Schunk PGN125

• System paletowy:

  • Dwa pionowe magazyny palet

  • Wymiary palety: 480 × 300 mm

  • 54 pozycje paletowe w każdym magazynie (standard)

• Wióry/płyn chłodzący i odsysanie:

  • Wewnętrzny obieg chłodziwa przez wrzeciono

  • Filtr kasetowy 60 µm

  • Samoczyszczący filtr MAHLE 60 µm

  • System mycia obszaru roboczego typu „deszczowego”

  • Przenośnik wiórów z łańcuchem ciągnącym i filtrem rotacyjnym

  • Chłodziarka płynu chłodzącego

  • System odciągania mgły olejowej

• Pomiar, monitorowanie i dokładność:

  • Sonda radiowa 3D firmy Marposs

  • Laserowy system ustawiania narzędzi

  • Kompensacja termiczna na osiach X, Y i Z

  • Skale optyczne na osiach X, Y i Z

  • Monitorowanie żywotności narzędzi

  • Rozszerzony układ współrzędnych roboczych (48 dodatkowych przesunięć)

  • System wizyjny z 2 kamerami

• Ulepszenie systemu mocowania:

  • Mocowanie hydrauliczne z regulacją ciśnienia

• Wyposażenie dodatkowe w zestawie:

  • Przemysłowa myjka do części Bonfiglio MROTOS 8555 4 E LRSA z wbudowanym robotem

  • System znakowania punktowego Automator ADP5090 z kontrolerem AC500, zintegrowany z robotem:

    • Obszar znakowania: 50 × 90 mm

    • Pneumatyczna głowica znakująca

    • Łączność: Ethernet / USB / RS232 / RS485

    • Sterownik AC500 z ekranem dotykowym

    • Prędkość znakowania do 10 znaków na sekundę

• Dodatkowe informacje o maszynie:

  • Maszyna została niedawno poddana pełnemu przeglądowi serwisowemu/remontowi przez producenta.

  • W ramach ostatniego przeglądu serwisowego przeprowadzony przez producenta sprawdzono również wrzeciono.

  • Maszyna była zawsze wykorzystywana do obróbki aluminium.

  • Maszyna nie jest obecnie wykorzystywana do produkcji ze względu na zmianę rodzaju wytwarzanych części.
