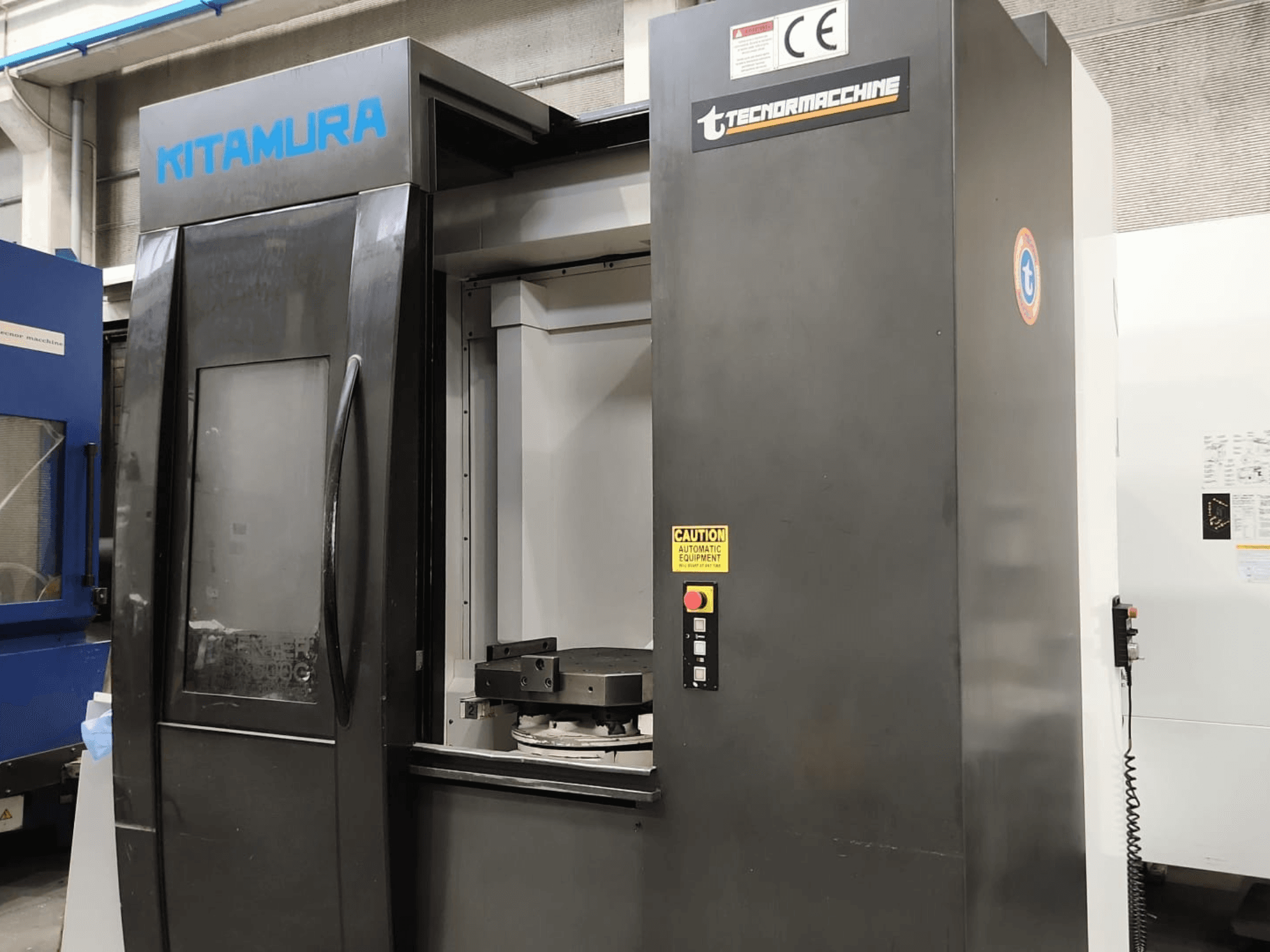

Ta 4-osiowa maszyna Kitamura Mycenter HX500iG została wyprodukowana w 2015 roku. Charakteryzuje się maksymalną średnicą obrabianego elementu wynoszącą 800 mm oraz maksymalną wysokością obrabianego elementu wynoszącą 1 100 mm. Maszyna jest wyposażona w solidną paletę o wymiarach 500 x 500 mm i charakteryzuje się maksymalnym obciążeniem stołu wynoszącym 800 kg. Jeśli poszukują Państwo rozwiązania zapewniającego wysoką jakość obróbki, warto rozważyć zakup oferowanego przez nas poziomego centrum obróbczego Kitamura Mycenter HX500iG. Prosimy o kontakt w celu uzyskania dalszych informacji.
Informacje o maszynie
- marka: Kitamura
- rok: 2015
- MODEL: Mycenter HX500iG
- zastosowanie: Frezowanie
- Lokalizacja: Włochy
- rodzaj maszyny: Poziome centrum obróbcze
Dane techniczne - Kitamura Mycenter HX500iG
Wymiary
- Wysokość maszyny: 1178 mm
- Długość maszyny: 4957 mm
- Waga maszyny: 16100 kg
- Szerokość maszyny: 3585 mm
- Maks. obciążenie stołu: 800 kg
Ruch osi
- Liczba osi: 4
- Przesuw osi X: 870 mm
- Przesuw osi Y: 800 mm
- Przesuw osi Z: 930 mm
Dane techniczne
- Maks. waga narzędzia: 10 kg
- Moc wrzeciona: 22 kW
- Prędkość obrotowa wrzeciona: 20000 RPM
- Stożek wrzeciona: BT 40
Informacje dodatkowe
Sterownik CNC: Arumatik-Mi
Wymiary palety: 500 x 500 mm (19,7" x 19,7")
Liczba palet: 2
Czas wymiany palety: 8,8 s
Maks. średnica obrabianego elementu: Ø 800 mm (Ø 31,5")
Maks. wysokość obrabianego elementu: 1 100 mm (43,3")
Zakres ruchu osi B: 0–360° (pełna 4. oś, napędzana silnikiem DD)
Szybki posuw osi B: 43 200 stopni/min (120 obr./min)
Odległość od powierzchni stołu do środka wrzeciona: 50–850 mm (2,0"–33,5")
Odległość od środka stołu do czoła wrzeciona: 140–1 070 mm (5,5"–42,1")
Sposób napędu: napęd zębaty, 4-stopniowy
Maksymalny moment obrotowy wrzeciona: 266,4 N·m (196,5 ft-lbs)
Silnik wrzeciona: 22 kW (30 HP AC / 15 min) / 15 kW (20 HP AC / ciągły)
Prędkość posuwu szybkiego (X/Y/Z): 60 m/min (2 362 ipm)
Prędkość posuwu skrawania (X/Y/Z): 60 m/min (2 362 ipm)
Pojemność magazynu narzędzi: 50 narzędzi (magazyn stały, losowy, dwukierunkowy)
Typ uchwytu narzędziowego: CT(BT) 40 / opcjonalnie HSK-A63
Maks. średnica narzędzia: Ø 95 mm (3,7") / Ø 170 mm (6,7") przy pustym sąsiednim gnieździe
Maksymalna długość narzędzia: 600 mm (23,6")
Czas wymiany narzędzia: 1,3 s
Czas wymiany wióru na wiór: minimum 3,8 s
Skale liniowe: optyczne sprzężenie zwrotne o wysokiej rozdzielczości na osiach X/Y/Z
Skala obrotowa: Bezpośredni sprzężenie zwrotne z enkodera obrotowego o wysokiej rozdzielczości (0,02 sek.) na osi B
Kontrola przemieszczeń termicznych: inteligentny, zaawansowany system sterowania
Pojemność zbiornika chłodziwa: 700 litrów
Wymagania dotyczące zasilania: 55 kVA, 200 V AC, 3-fazowe
Wymagania dotyczące sprężonego powietrza: 0,5 MPa, 410 l/min (90 psi, 14 cfm)
Wyposażenie dodatkowe
Chłodzenie przez wrzeciono: Wewnętrzny układ chłodzenia wysokociśnieniowego o ciśnieniu 20 bar (RCM 20 bar)
Przenośnik wiórów: typu zeskrobowego / dwupoziomowego
Czujnik obecności narzędzia w obszarze roboczym: nadajnik obecności narzędzia Renishaw / laser w obszarze roboczym
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
