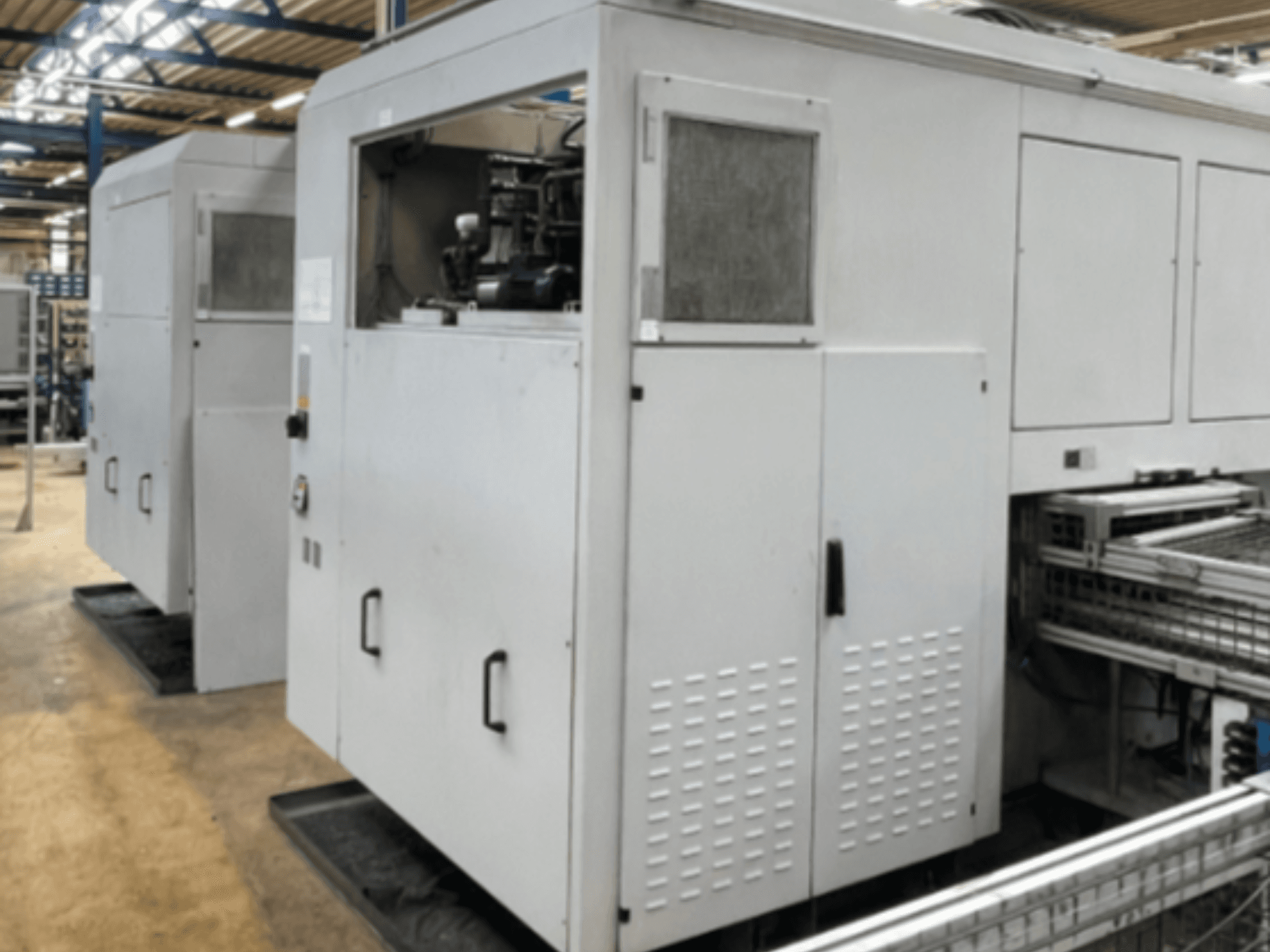

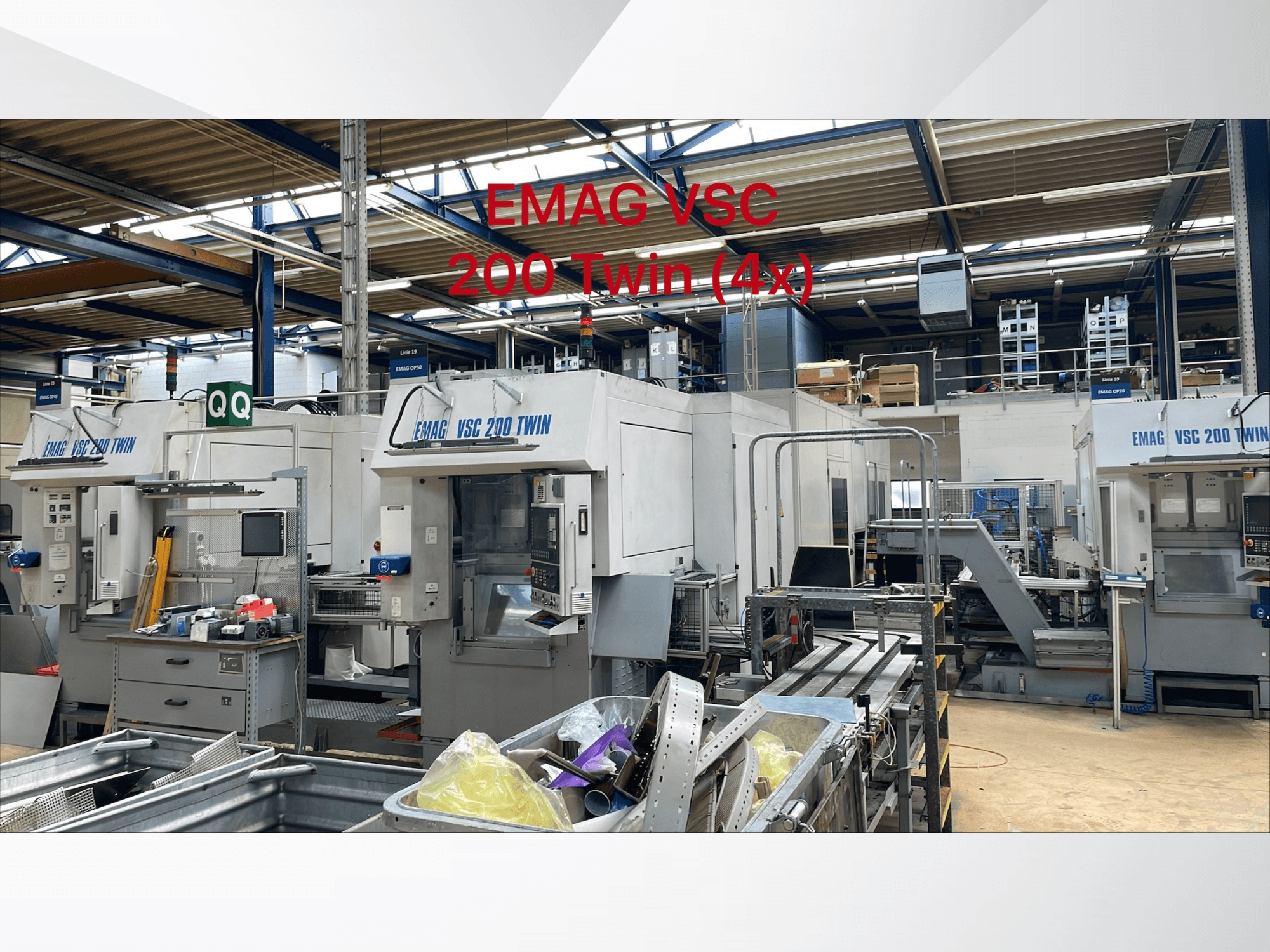

EMAG - VSC 200 TWIN OP 20DE-TUR-EMA-2005-00002

• Typ operacji: OP 20

• Typ maszyny: EMAG VSC 200 TWIN

• Typ produkcji: Produkcja średnich i dużych serii

• Liczba wrzecion: 2

• Jednoczesna obróbka dwóch elementów: Tak

• Niezależne napędy osi X i Z: Tak

• Niezależne systemy pomiarowe: Tak

• Napędzane narzędzia: Nie

• Maksymalna średnica uchwytu: 200/250 mm

• Średnica obrotu: 260 mm

• Maksymalna średnica obrabianego przedmiotu: 200 mm

• Czas ładowania: 2-4 s

• Kołnierz wrzeciona: DIN 55 026 Rozmiar 6

• Średnica łożyska przedniego wrzeciona: 100 mm

• Maksymalna prędkość obrotowa wrzeciona: 6000 obr.

• Typ napędu głównego: Silnik asynchroniczny

• Moc wrzeciona (40% cyklu pracy): 39 kW

• Moc wrzeciona (100% cyklu pracy): 28 kW

• Moment obrotowy (40% cyklu pracy): 460 Nm

• Moment obrotowy (100% cyklu pracy): 340 Nm

• Pełna moc dostępna od: 800 obr.

• Szybki przesuw w osi X: 45 m/min

• Szybki przesuw osi Z: 30 m/min

• Siła posuwu X/Z: 11 kN

• Średnica śruby kulowej X/Z: 50 / 40 mm

• Typ głowicy rewolwerowej: Głowica tarczowa

• Stacje narzędziowe: 2 × 8

• Standardowy uchwyt narzędziowy: DIN 69 880

• Średnica trzpienia narzędzia: 40 mm

• Czas indeksowania głowicy rewolwerowej: 0,3 s

• Materiał łoża maszyny: Polimerobeton MINERALIT®

• Automatyczny system ładowania podbieracza: Tak

• Automatyczny załadunek i rozładunek obrabianego przedmiotu: Tak

• Pionowe mocowanie obrabianego przedmiotu: Tak

• Napięcie robocze: 400 V

• Napięcie sterujące DC: 24 V

• Napięcie sterowania AC: 230 V

• Częstotliwość: 50 Hz

• Podłączone obciążenie: 66 kW

• Zabezpieczenie bezpiecznikiem: 160 A

• Norma elektryczna: VDE 0113

• Przybliżona waga maszyny: 12 000 kg

• Dostępne systemy sterowania: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX

• Obsługa przedmiotu obrabianego: Automatyzacja odbioru oparta na przenośniku

Specyfikacje techniczne mogą się nieznacznie różnić, ponieważ są to maszyny wykonywane na zamówienie!
