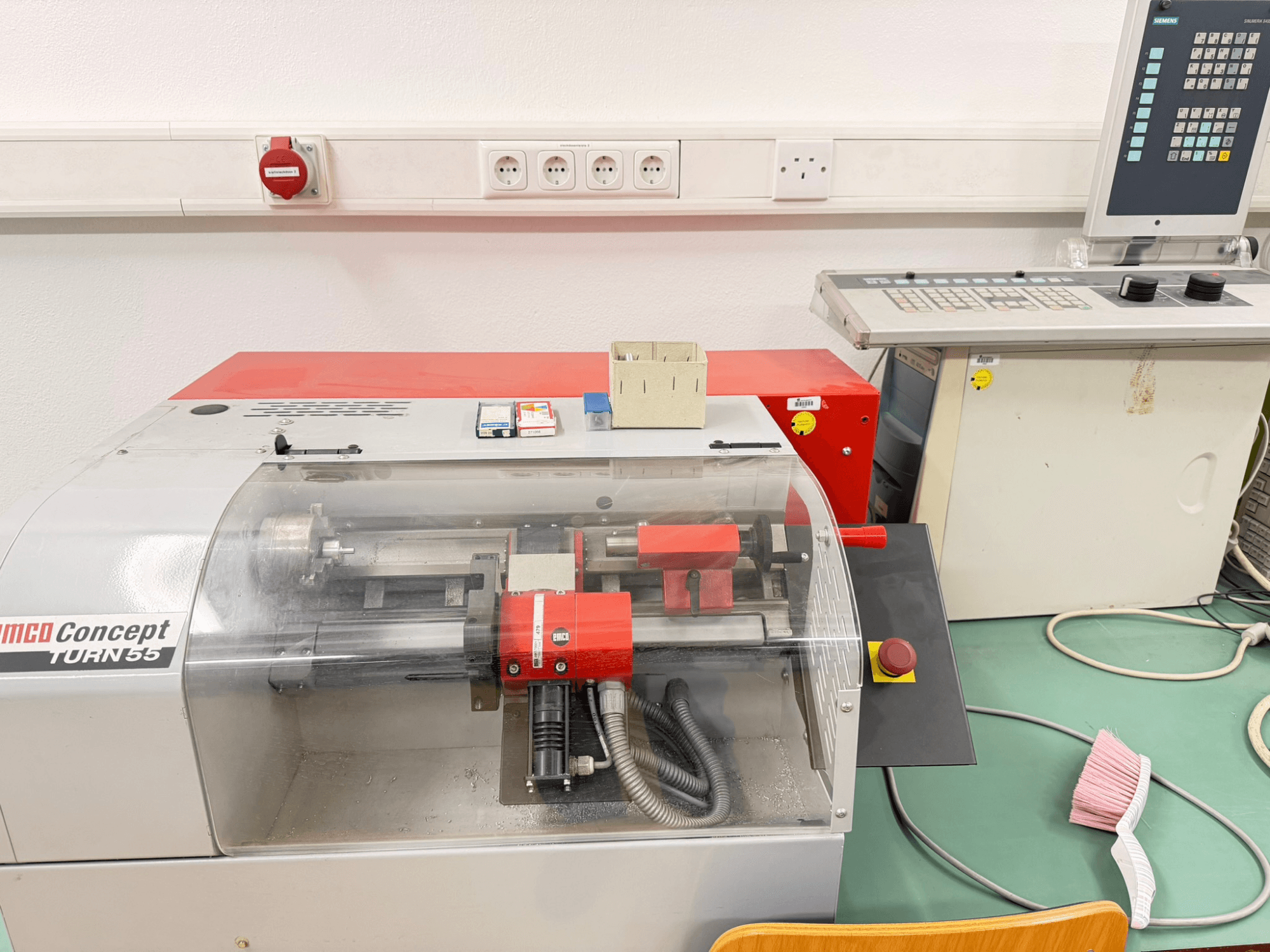

EMCO - Concept Turn 55DE-TUR-EMC-2006-00003

Obszar roboczy

• Obrót nad łóżkiem: 130 mm

• Obrót nad suwakiem poprzecznym: 60 mm

• Maksymalna średnica toczenia: 52 mm

• Maksymalna długość części: 215 mm

Wrzeciono/Uchwyt roboczy

• Połączenie wrzeciona: standard fabryczny

• Otwór wrzeciona: 16 mm

• Średnica uchwytu: 74 mm

• Otwór przelotowy w uchwycie: 15 mm

• Średnica uchwytu automatycznego: 76 mm

• Mechaniczne stopnie prędkości: 2

• Maksymalny moment obrotowy: 14 Nm

Oprzyrządowanie

• Pozycje rewolweru narzędziowego: 8

• Uchwyty narzędziowe (wewnętrzne/zewnętrzne): 4/4

• Rozmiar trzpienia narzędzia: 12 x 12 mm

• Średnica wytaczadła: 10 mm

Posuwy/Napędy/Dokładność

• Napędy posuwu: 3-fazowe silniki krokowe; rozdzielczość 0,0005 mm

• Szybki przesuw X/Z: 2 m/min

• Posuw roboczy X/Z: 0-2 m/min

• Siła posuwu X/Z: 1000 N

• Rozrzut pozycji X: 0,008 mm

• Rozrzut pozycji Z: 0,008 mm

Konik

• Skok pinoli: 35 mm

• Średnica pinoli: 22 mm

• Stożek: MK1

• Automatyczny skok pinoli konika: 15 mm

Smarowanie

• Prowadnice: olej

• Inne punkty smarowania: smar

Pneumatyka

• Ciśnienie zasilania: 6 bar

• Przyłącze: 10 mm

Elektryczne

• Zasilanie: 115/230 V

• Tolerancja napięcia: +5/-10 %

• Częstotliwość: 50/60 Hz

• Maksymalny bezpiecznik: 12 A

Wymiary/Waga/Hałas

• Wysokość osi nad podłogą: 320 mm

• Powierzchnia podstawy: 840 x 695 mm

• Poziom ciśnienia akustycznego: 65 dB(A)

Niewielka korozja elementów maszyny (typowa dla porównywalnych maszyn)

4+4-stanowiskowa głowica narzędziowa

Konik MK1 z pinolą i punktem środkowym

Zainstalowany uchwyt 3-szczękowy, bez dodatkowych zestawów szczęk

Dostępne tuleje zaciskowe, ale brak uchwytu zaciskowego

Brak uchwytu wiertarskiego (MK1) i wierteł w zestawie

Dostępne narzędzia pokazane na zdjęciach

W zestawie klucz imbusowy 5,5 mm

Sterowanie Siemens Sinumerik 810/840D Turn/Mill (PC i CD)

Dołączony klucz licencyjny, prawdopodobnie zbywalny

Dołączona instrukcja obsługi i dokumentacja maszyny

Dołączone nośniki danych
