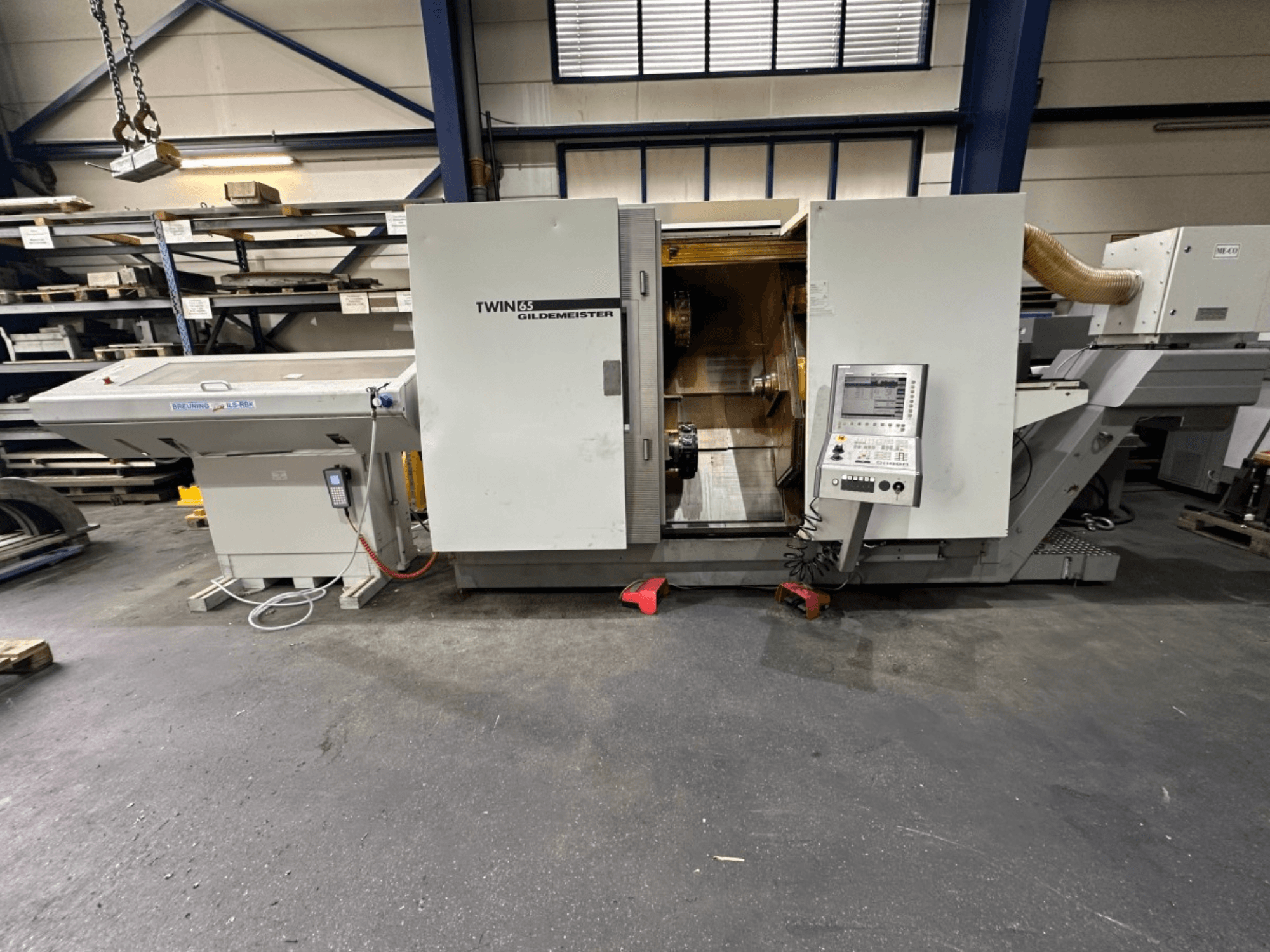

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• Konstrukcja maszyny: łoże ukośne 60

• Prowadnice: Prowadnice rolkowe

• Maksymalna średnica toczenia: 250 mm

• Maksymalna średnica toczenia (standard): 120 mm

• Maksymalna długość obrotu: 900 mm

• Przesuw X1 (górna prowadnica): 300 mm

• Skok Z1 (górny suwak): 650 mm

• Przesuw Y1 (opcjonalnie): ±40 mm

• Skok X2 (dolny suwak): 180 mm

• Skok Z2 (dolny suwak): 650 mm

• Skok X3 (przeciwwrzeciono): 175 mm

• Skok Z3 (przeciwwrzeciono): 670 mm

• Rozmiar uchwytu wrzeciona głównego: 175/200 mm

• Maksymalna średnica pręta (bez rur redukcyjnych): 62 / 65 mm

• Średnica otworu wrzeciona: 79 mm

• Średnica końcówki wrzeciona: 170 mm

• Średnica tulei zaciskowej: 66 mm

• Średnica łożyska przedniego: 120 mm

• Moc wrzeciona głównego (40/100% ED): 35 / 25 kW

• Zakres prędkości wrzeciona głównego: do 5000 obr.

• Moment obrotowy wrzeciona głównego (40/100% ED): 370 / 270 Nm

• Typ napędu wrzeciona: Silnik AC ze zintegrowanym silnikiem wrzeciona

• Oś C: Zintegrowana do ukierunkowanego zatrzymywania i konturowania

• Prędkość osi C: 2000 obr.

• Moment obrotowy mocowania osi C: 270 Nm

• Moc przeciwwrzeciona (40/100% ED): 26 / 21 kW

• Zakres prędkości obrotowej przeciwwrzeciona: do 5000 obr.

• Moment obrotowy przeciwwrzeciona (40/100% ED): 290 / 230 Nm

• Prędkość osi C (przeciwwrzeciona): 2000 obr.

• Moment obrotowy przytrzymujący oś C (przeciwwrzeciono): 230 Nm

• Szybki przesuw X/Z (suwak 1): 30 / 30 m/min

• Siła posuwu X/Z (suwak 1): 4,0 / 7,0 kN

• Rozdzielczość pozycjonowania X/Z: 0,0005 mm

• Moment obrotowy silnika X/Z: 6 / 10,5 Nm

• Prędkość obrotowa silnika X/Z: 3000 obr.

• Skok śruby kulowej X/Z: 20x32 / 20x40 mm

• Szybki przesuw X/Y/Z (z osią Y): 30 / 15 / 30 m/min

• Siła posuwu X/Y/Z: 4,0 / 4,0 / 7,0 kN

• Rozdzielczość pozycjonowania X/Y/Z: 0,0005 mm

• Moment obrotowy silnika X/Y/Z: 6 / 6 / 10,5 Nm

• Prędkość obrotowa silnika X/Y/Z: 3000 obr.

• Skok śruby kulowej X/Y/Z: 20x32 / 10x32 / 20x40 mm

• Szybki przesuw X/Z (suwak 2): 30 / 30 m/min

• Siła posuwu X/Z (suwak 2): 4,0 / 7,0 kN

• Rozdzielczość pozycjonowania X/Z (slajd 2): 0,0005 mm

• Moment obrotowy silnika X/Z (suwak 2): 6 / 10,5 Nm

• Prędkość obrotowa silnika X/Z (suwak 2): 3000 obr.

• Skok śruby kulowej X/Z (suwak 2): 20x32 / 20x40 mm

• Szybki przesuw X/Z (suwak przeciwwrzeciona): 15 / 30 m/min

• Siła posuwu X/Z (suwak przeciwwrzeciona): 4,0 / 7,0 kN

• Rozdzielczość pozycjonowania X/Z (przeciwwrzeciono): 0,0005 mm

• Moment obrotowy silnika X/Z (przeciwwrzeciono): 10,5 / 10,5 Nm

• Prędkość obrotowa silnika X/Z (przeciwwrzeciono): 3000 obr.

• Skok śruby kulowej X/Z (przeciwwrzeciono): 10x32 / 20x40 mm

• Liczba stacji narzędziowych: 12

• Uchwyt narzędziowy: VDI 30

• Typ zmieniacza narzędzi: Głowica rewolwerowa

• Rozmiar chwytu narzędzia (DIN 69880): 30 / 40 mm

• Liczba napędzanych stacji narzędziowych: 12

• Narzędzia napędzane: wszystkie 12 stacji może obsługiwać narzędzia napędzane

• Moc narzędzia napędzanego (40/100% ED): 11,7 / 8,4 kW

• Moment obrotowy narzędzia napędzanego (40/100% ED): 28 / 20 Nm

• Prędkość obrotowa narzędzia napędzanego: do 4000 obr.

• Skok konika (opcjonalnie): 300 mm

• Siła konika: 150 / 630 daN

• Rozmiar centrum: MK 4

• Pojemność zbiornika hydraulicznego: 20 l

• Moc pompy hydraulicznej: 2,2 kW

• Ciśnienie hydrauliczne maks: 90 bar

• Ciśnienie mocowania wrzeciona głównego: 80 bar

• Ciśnienie mocowania przeciwwrzeciona: 70 bar

• Ciśnienie mocowania konika: 50 bar

• Pojemność zbiornika chłodziwa: 250 l

• Moc pompy chłodziwa: 1,7 kW

• Natężenie przepływu chłodziwa przy 6 barach: 20 l/min

• Przyłącze elektryczne/moc całkowita: 65 kVA

• Napięcie robocze: 400 V

• Częstotliwość: 50 Hz

• Zabezpieczenie bezpiecznikiem: 125 A

• Tolerancja napięcia: +6% / -10%

• Długość maszyny: 5032 mm

• Głębokość maszyny: 3048 mm

• Wysokość maszyny: 2445 mm

• Waga maszyny: 10000 kg

• Poziom hałasu podczas obróbki: 77 dB(A)

• Poziom hałasu na biegu jałowym: 78 dB(A)

Dodatkowe wyposażenie

• Sonda dotykowa

• Przenośnik wiórów

• Wewnętrzny dopływ chłodziwa
