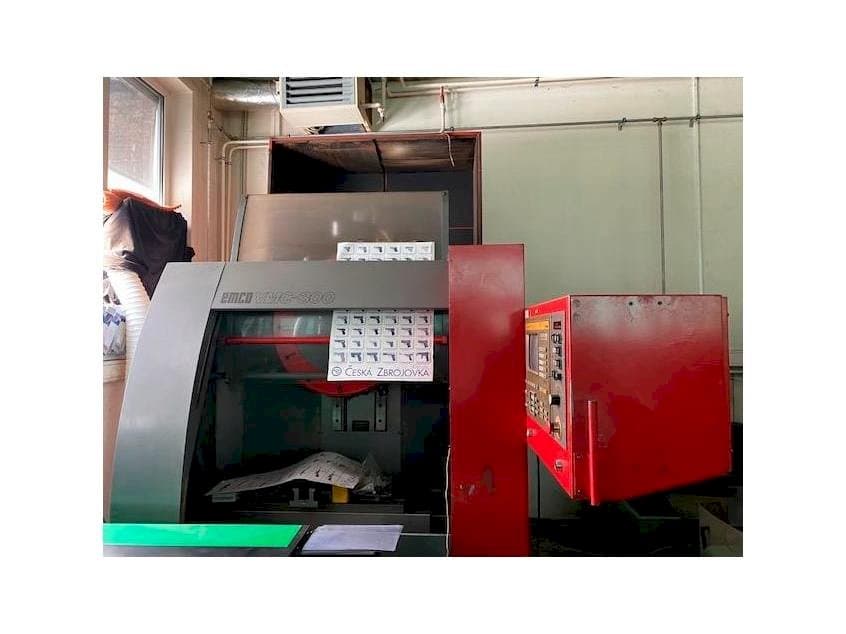

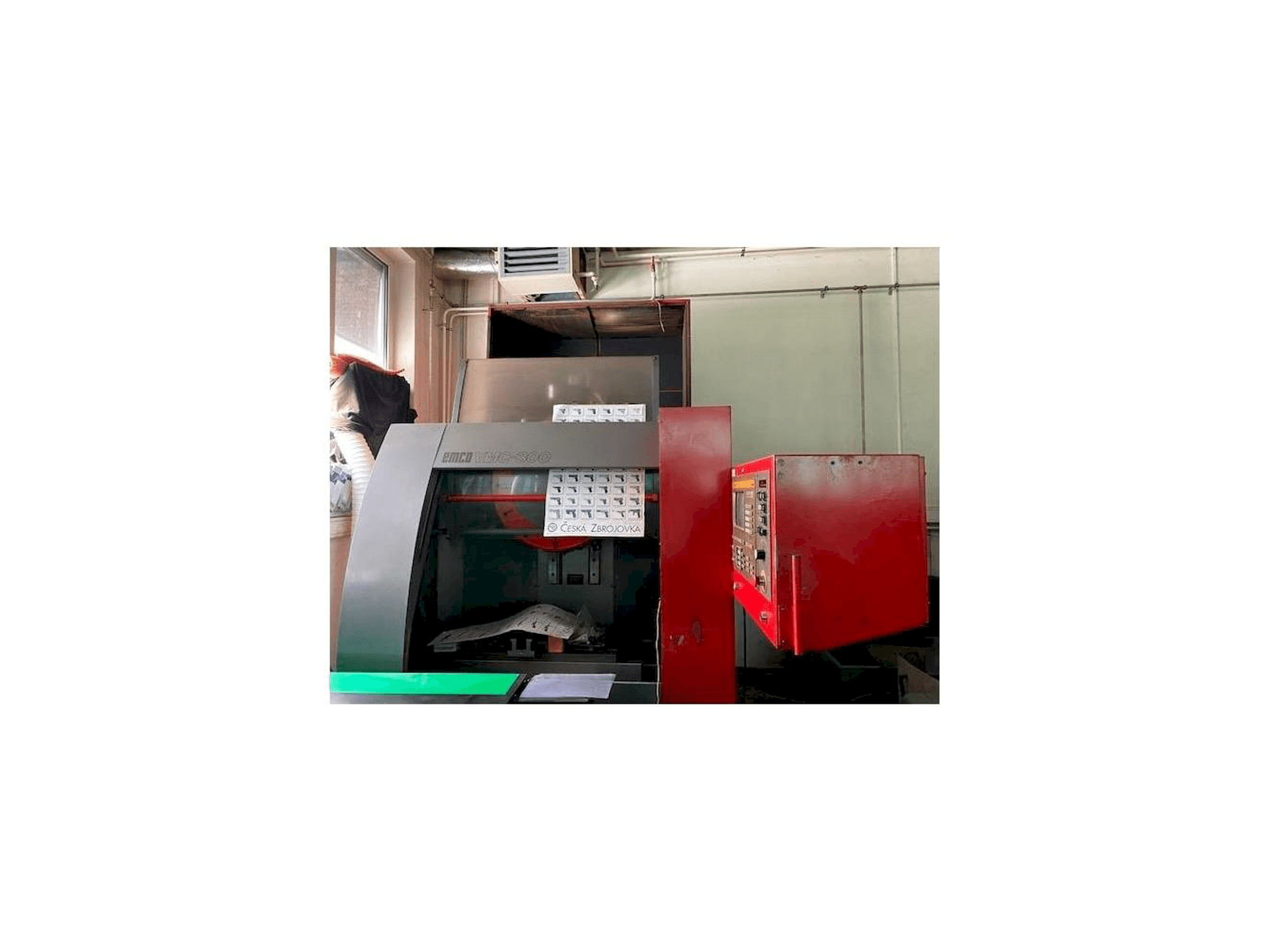

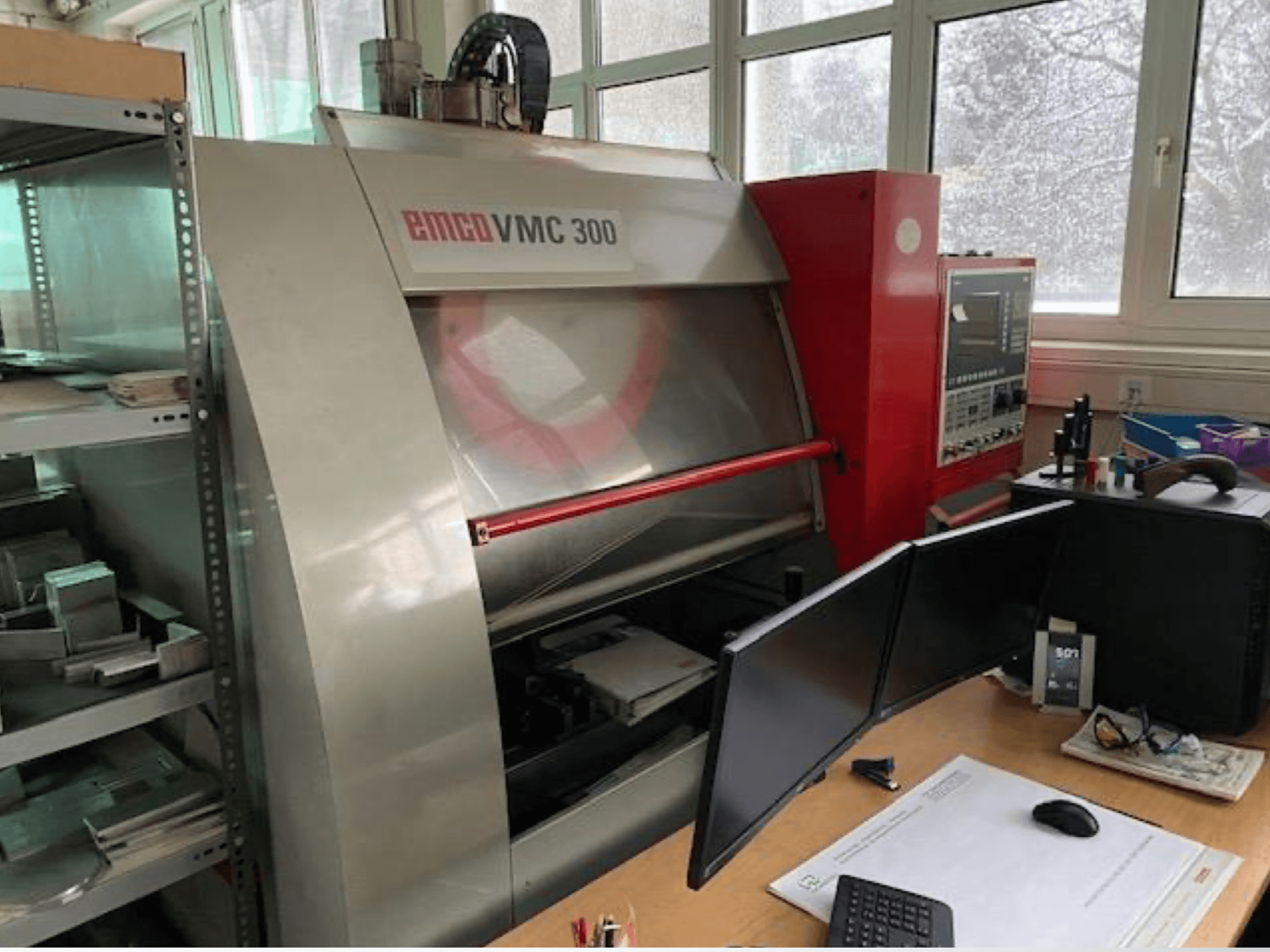

EMCO - VMC 300AT-MIL-EMC-2003-00001

• Dostępne są 2 sztuki (jedna nowsza i jedna starsza) z różnymi markami układów sterowania

• Odległość od czoła wrzeciona do stołu: 210 – 450 mm

• Liczba rowków teowych: 3

• Szerokość rowka T: 14 mm

• Rozstaw rowków teowych: 100 mm

• Średnica łożyska wrzeciona: Ø60 mm

• Typ łożyska: łożysko kulkowe skośne

• Stożek narzędziowy: SK40 (DIN 69871 / ISO 7388-I)

• Śruba mocująca: M16 (DIN 69872 / ISO 7388-II)

• Automatyczne mocowanie narzędzia

• Siła mocowania narzędzia: 6 000 N

• Wysięg wrzeciona: 330 mm

• Moc silnika wrzeciona: 9 / 11 kW (cykl pracy 100% / 60%)

• Opcjonalna prędkość wrzeciona: 0 – 8 000 obr./min

• Maksymalny moment obrotowy: 100 Nm (5 000 obr./min) / 78 Nm (opcja 8 000 obr./min)

• Poziom hałasu: 72 dB(A) przy 5 000 obr./min

• Wydajność frezowania w stali (16MnCr5 – 790 N/mm²): 220 cm³/min

• Maksymalna wydajność wiercenia w stali: Ø25 mm

• Maksymalna wydajność gwintowania w stali: M20

• Serwonapędy prądu przemiennego z wrzecionami z śrubą kulową

• Prędkość posuwu (X/Y/Z): 0,01 – 12 000 mm/min

• Przesuw szybki (X/Y/Z): 12 m/min

• Siła posuwu w osiach X/Y: 6 000 N

• Siła posuwu w osi Z: 8 800 N

• Rozdzielczość: 0,001 mm

• Uchwyt narzędziowy: bębnowy z układem sterowania kierunkowego

• Automatyczny zmieniacz narzędzi

• Maksymalna łączna waga narzędzi w magazynku: 36 kg

• Maksymalna średnica narzędzia: 100 mm

• Maksymalna długość narzędzia: 220 mm

• Czas wymiany narzędzia: T1: 5,8 s / T2: 3,9 s / T3: 3,9 s

• Czas od zakończenia obróbki do rozpoczęcia kolejnej (VDI 2852): T1: 8,9 s / T2: 7,0 s / T3: 7,0 s

• Pojemność zbiornika chłodziwa: 100 l

• Natężenie przepływu pompy chłodziwa: 10 l/min

• Maksymalne ciśnienie chłodziwa: 3,7 bar

• Doprowadzenie chłodziwa: 4 dysze zewnętrzne

• Automatyczne smarowanie centralne prowadnic i wrzecion z śrubą kulową

• Łożyska wrzeciona głównego smarowane smarem

• Zasilanie: 3/PE ~ 400 V / 50–60 Hz

• Maksymalne wahania napięcia: +5% / -10%

• Obciążenie przyłączone: 15 kVA

• Prąd znamionowy: 22 A

• Maksymalny prąd: 25 A

• Bezpiecznik główny: 35 A (zwłoczny)

• Wymagana moc zwarciowa: 1600 kVA

• Ciśnienie w układzie pneumatycznym: 5 – 10 bar

• Minimalny przepływ powietrza: 750 l/min

• Średnie zużycie powietrza: 180 l/min

Wyposażenie dodatkowe

• Automatyczny 12-pozycyjny zmieniacz narzędzi

• Automatyczny centralny układ smarowania

• Układ chłodzenia z 4 dyszami zewnętrznymi

• Automatyczny system mocowania narzędzi

• Interfejs wrzeciona SK40

Zalety maszyny:

• Niezawodny 12-pozycyjny automatyczny zmieniacz narzędzi

• Zintegrowany system automatycznego smarowania prowadnic i wrzecion z śrubami kulowymi
