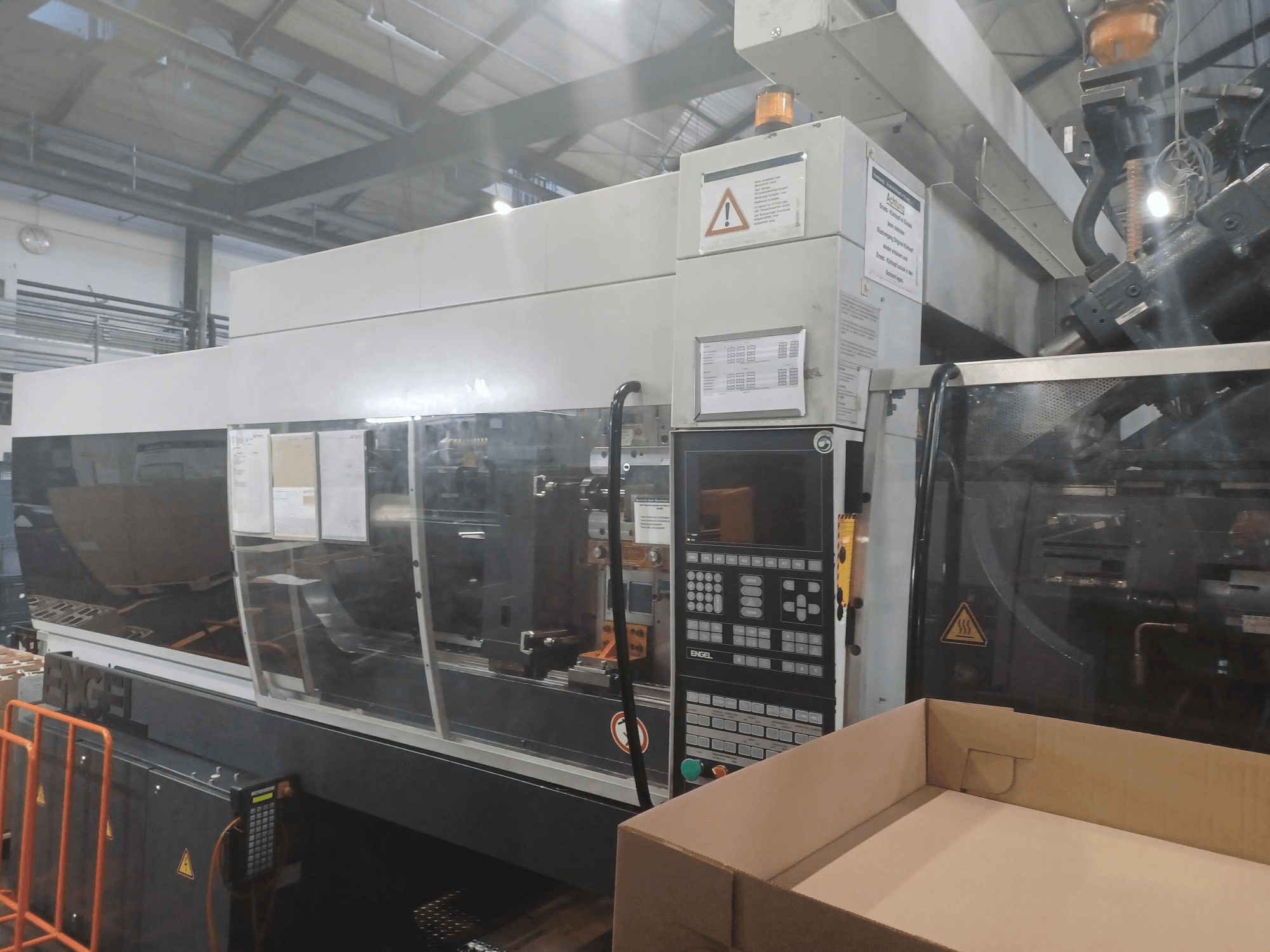

Engel - ES650H/200W-200HL-2FDE-INJ-ENG-2004-00006

• Konfiguracja: 2K (wtryskarka dwukomponentowa)

• Jednostka zaciskowa:

  • Wymiary płyty (wys. x szer.): 920 x 760 mm

  • Wysokość instalacji formy (min): 500 mm

  • Skok otwarcia: 750 mm

  • Maks. światło dzienne (odległość płyt): 1150 mm

  • Maks. waga formy: 3000 kg (1500 kg na stronę)

  • Skok wyrzutnika: 150 mm

  • Siła wypychacza: 80 kN

  • Pociągnięcia rdzenia: 3 (po stronie wyrzutnika)

  • Średnica pierścienia centrującego (strona wypychacza): 200 mm

• Jednostka wtryskowa 1 (podstawowa - 650H):

  • Średnica śruby: 40 mm

  • Ciśnienie wtrysku: 1946 bar

  • Objętość wtrysku (zmieciona): 251 ccm

  • Masa wtrysku (PS): 216 g

  • Prędkość obrotowa ślimaka: 290 obr.

  • Stosunek L/D: 20

  • Promień dyszy: 15 mm

• Jednostka wtryskowa 2 (Wtórna - 200W):

  • Średnica śruby: 25 mm

  • Ciśnienie wtrysku: 2089 bar

  • Objętość wtrysku (zmieciona): 69 cm3

  • Masa wtrysku (PS): 60 g

  • Prędkość obrotowa ślimaka: 480 obr.

  • Stosunek L/D: 24

• Interfejsy/sterowanie: Interfejs drukarki; dostępne sterowanie procesem

Dodatkowe wyposażenie

• System robota: Robot liniowy ERC 23/1-E

  • Skok osi X: 500 mm

  • Skok osi Y: 1000 mm

  • Skok osi Z: 1600 mm

• Sterowanie gorącym kanałem: 16-strefowe
