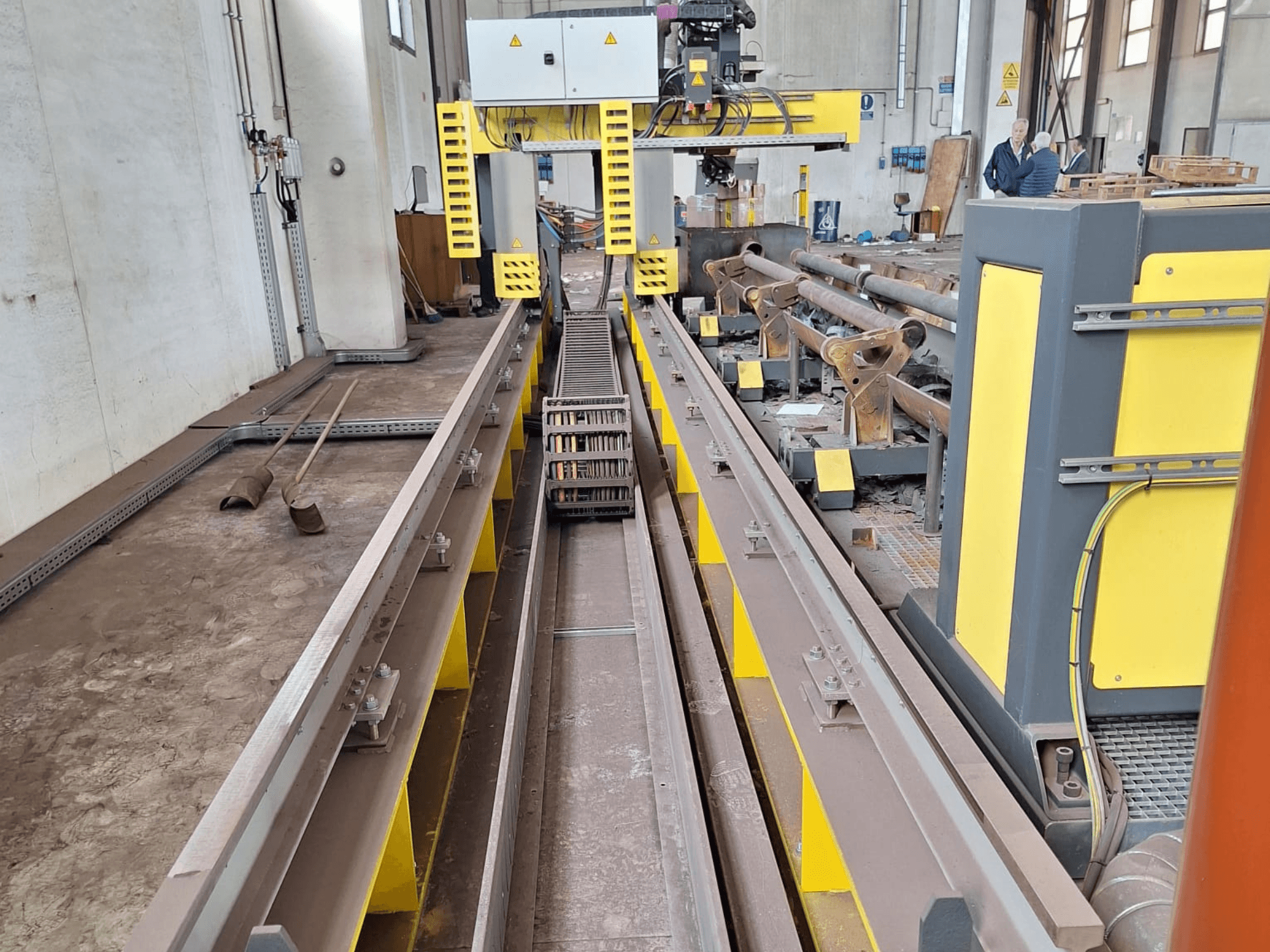

ESAB - SUPRAREX 3100 SXE HD 1000 IT-CUT-ESA-2020-00002

• Technologia cięcia: plazma wysokiej rozdzielczości

• Pojemność rury

  • Maksymalna długość rury: 8000 mm

  • Min/Max średnica rury: 100 mm / 750 mm

  • Min/Max grubość ścianki: 3 mm / 20 mm

• Możliwości cięcia

  • Cięcie proste, ukosowanie, ukosowanie V, ukosowanie Y, cięcie rur 3D

• Konfiguracja osi / ruchy

  • X (wzdłużna): Podwójnie zsynchronizowany napęd bezszczotkowy z elektronicznym sterowaniem osi po obu stronach bramy; długość prowadnicy 11 000 mm; podwójna motoryzacja

  • Y (poprzeczna): Napęd bezszczotkowy z przekładnią zębatkową

  • Z (pionowa): zmotoryzowana oś pozycjonowania palnika, prędkość do 4000 mm/min

  • Oś obrotu rury: Zsynchronizowane wrzeciono do obrotu rury, długość rury do 8000 mm

• Głowica skośna - VBA WRIST

  • Obrót: ±540°

  • Regulacja nachylenia/skosu: ±60°

  • Kąt skosu cięcia: ±45°

  • Maksymalna prędkość pochylania: 38°/s

  • Sterowanie styczne podczas cięcia

  • Kontrola wysokości palnika łukowego

  • Mechaniczny czujnik wysokości palnika do cięcia ukośnego

  • Zabezpieczenie przed kolizją palnika

• Konstrukcja maszyny

  • Wytrzymała rama maszyny

  • Precyzyjne prowadnice wzdłużne i poprzeczne

  • Precyzyjny system napędu zębatkowego

  • Silniki bezszczotkowe

• Uchwyt/wrzeciono

  • Zsynchronizowane wrzeciono do cięcia rur

  • Rozmiar uchwytu: 500 mm

  • Otwór przelotowy: 150 mm

• Podpory rur

  • 3 ręczne wózki podporowe z pozycjonowaniem śrub trapezowych

• Generator plazmy

  • Model: ESAB iSeries300i

  • Maksymalny prąd: 300 A (zakres 5-300 A)

  • Napięcie wyjściowe: 180 V

  • Zasilanie: 380 V / 50-60 Hz

  • Cykl pracy (40°C): 100%

  • Maksymalna moc wyjściowa: 54 kW

• Gazy procesowe

  • Gazy plazmowe: Powietrze / O2 / Ar-H2 / N2

  • Gazy osłonowe: Powietrze / N2 / O2 / H2O

• Wymiary generatora

  • 1219 x 898 x 1031 mm

  • System sterowania

  • ESAB VISION T5 CNC

  • Kolorowy ekran dotykowy 18,5", obsługa w rękawicach

  • Oprogramowanie wspomagające operatora OpWizard

• Oprogramowanie

  • Oprogramowanie do programowania cięcia rur ESAB

Wyposażenie dodatkowe

• Płaski stół do cięcia z listwami, 1 500 x 1 000 mm
