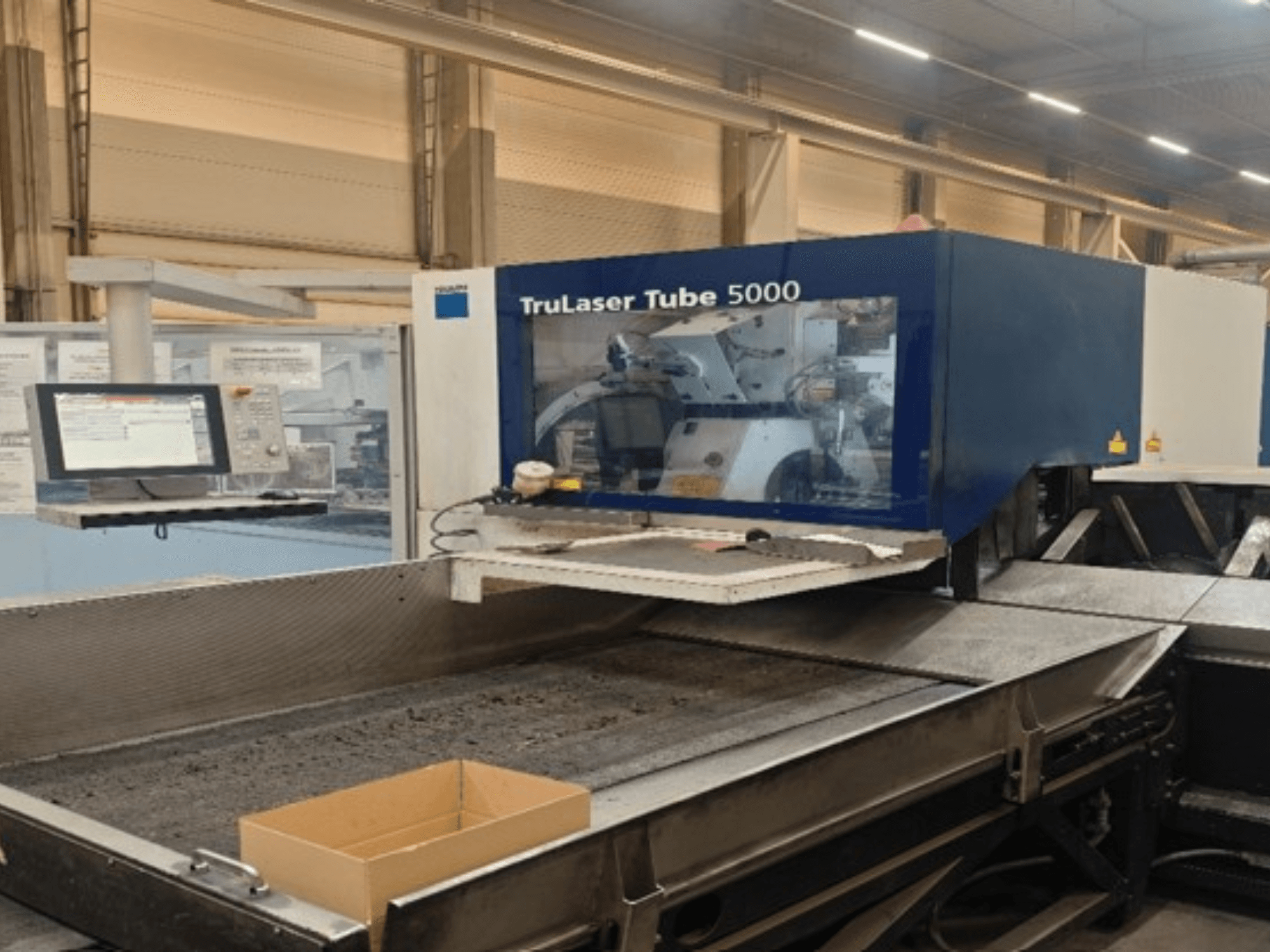

TRUMPF - TruLaser Tube 5000CZ-CUT-TRU-2015-00001

• Zakres ruchu osi A1 (uchwyt ciągnący): n × 360°

• Zakres pracy osi A2 (stacja podająca): n × 360°

• Maksymalna długość surowca obrabianego: 6500 mm

• Min. długość surowca obrabianego: 3000 mm

• Min./maks. średnica zewnętrzna przedmiotu obrabianego (okrągła): 20–152 mm

• Min./maks. długość boku przedmiotu obrabianego (prostokątny, przy maks. okręgu opisanym 170 mm): 20–150 mm

• Maksymalna długość gotowej części: 3000 mm

• Minimalna długość resztki rury: 120 mm

• Maksymalna długość odpadów obrabianego elementu: 400 mm

• Wymiary wiązki – maksymalny przekrój poprzeczny: 600 x 750 mm

• Wymiary wiązki – maksymalna waga: 4000 kg

• Maksymalna waga przedmiotu obrabianego: 130 kg (długość załadunku 6,5 m)

• Maksymalna waga obrabianego elementu na metr: 20 kg/m

• Prędkości osi X (+): 170 m/min

• Prędkości osi X (-): 100 m/min

• Prędkości osi Y: 60 m/min

• Prędkości osi Z: 60 m/min

• Prędkość osi A: 780°/s

• Dokładność pozycjonowania, odchylenie pozycji Pa: ±0,2 mm / ±0,015°

• Dokładność pozycjonowania, średnie rozproszenie pozycji Ps: ±0,06 mm / ±0,005°

• Najmniejsza programowalna długość ścieżki: ±0,01 mm / ±0,001°

• Ogniskowa głowicy tnącej z soczewką: 155 mm

• Głębokość 7000 mm; długość 16000 mm (załadunek 6,5 m, rozładunek 3 m)

Wyposażenie dodatkowe

• Możliwość zmniejszenia minimalnej średnicy zewnętrznej rur okrągłych do 15 mm (z 20 mm)

• Opcja zmniejszenia minimalnej długości boku rury prostokątnej do 15 mm (z 20 mm)

• Opcja zwiększenia maksymalnej długości gotowego elementu do 6500 mm (z 3000 mm)

• Opcja „Długość gotowych elementów +1,5 m”: zwiększa długość gotowego elementu o 1500 mm

• Opcjonalny system załadowczy 8,0 m: zwiększa maksymalną masę obrabianego elementu do 160 kg (z 130 kg)
