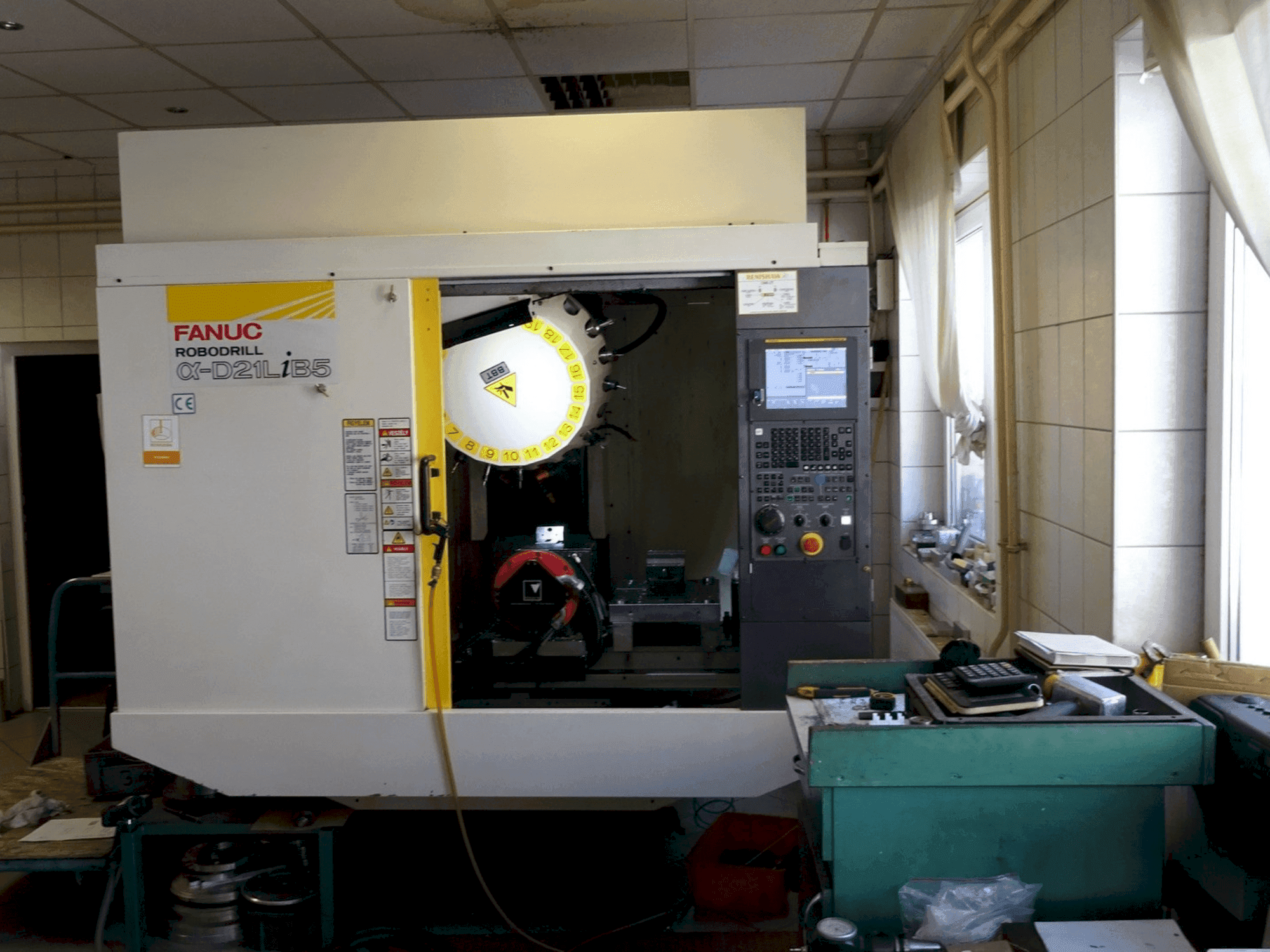

FANUC - Alfa D21LiB5HU-MIL-FAN-2018-00001

• Rozmiar stołu: 850 × 410 mm

• Odległość od czoła wrzeciona do stołu (z HC100): 250-580 mm

• Obciążenie wrzeciona przy 10 000 obr/min (1 min): 80 Nm / 14,2 kW

• Obciążenie wrzeciona przy 10 000 obr/min (ciągłe): 13,6 Nm / 4 kW

• Obciążenie wrzeciona przy 24 000 obr/min (1 min): 35 Nm / 26 kW

• Obciążenie wrzeciona przy 24 000 obr/min (ciągłe): 7,5 Nm / 5,5 kW

• Programowalny posuw cięcia: 30 000 mm/min

• Przyspieszenie X/Y/Z (obciążenie stołu 100 kg, narzędzie 2 kg): 1,4 G / 1,0 G / 1,6 G

• Czas wymiany narzędzia (narzędzie 2 kg), cięcie do cięcia: 1,6 s

• Dokładność pozycjonowania dwukierunkowego (ISO 230-2:1988): ≤ 0,006 mm

• Powtarzalność pozycjonowania dwukierunkowego (ISO 230-2:1997, 2006): ≤ 0,004 mm

• Zużycie powietrza: 150 L/min przy 0,35-0,55 MPa

• Masa maszyny / z DDR-T: 2,1 / 2,3 t

Dodatkowe wyposażenie

• Około 40 stożków uchwytu narzędziowego (w tym oryginalne stożki uchwytu narzędziowego)

• 2 głowice gwintujące ze stożkami

• 3 uchwyty wiertarskie ze stożkami

• 1 sonda trójwymiarowa ze stożkiem

• 4-5 głowic frezarskich

• Szlifowane imadło precyzyjne

• 5-osiowe imadło szlifowane z podniesionymi szczękami

• Uchwyt trójszczękowy, 160 mm

• Uchwyt czteroszczękowy, 160 mm

• Zestaw równoległościanów

• Zestawy tulei zaciskowych w różnych rozmiarach

• Stojaki, przyrządy pomiarowe, sprawdziany itp.
