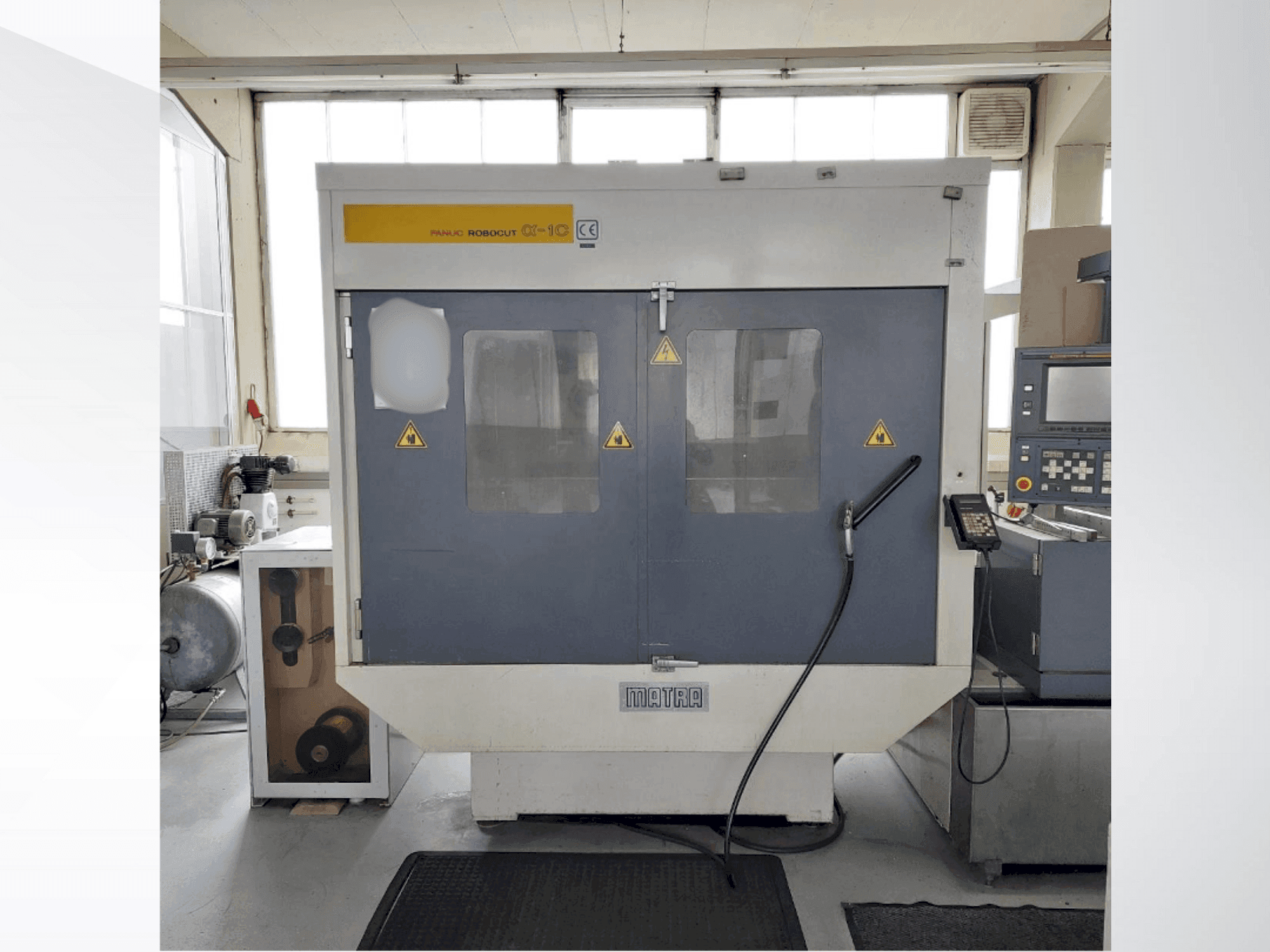

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Dodatkowe wyposażenie

• Urządzenie do odwijania drutu Bedra BAS 45/100E (po lewej stronie maszyny), zdolne do obsługi szpul drutu o wadze do 45 kg.

Zalety maszyny

Jakościowe zalety maszyny

• Zaawansowany system sterowania z systemem fanuc 16-wb

• Wszechstronne możliwości odwijania drutu z regulacją średnicy i naprężenia drutu

Techniczne zalety maszyny

• Typ maszyny: Elektrodrążarka drutowa CNC (drutowa maszyna elektroerozyjna)

• System sterowania: FANUC System 16-WB (32-bitowy CNC)

• Liczba kontrolowanych osi: 5

• Skok współrzędnych osi X: 520 mm

• Skok współrzędnych osi Y: 370 mm

• Skok współrzędnych osi U: ±60 mm

• Skok współrzędnych osi V: ±60 mm

• Skok osi Z: 300 mm (275 mm możliwe w kąpieli wodnej)

• Maksymalny kąt stożka: ±30° / 80 mm

• Opcjonalny maksymalny kąt stożka: ±45° / 40 mm

• Szybki przesuw osi X: 900 mm/min

• Oś Y szybkiego przesuwu: 900 mm/min

• Oś szybkiego przesuwu U: 450 mm/min

• Oś szybkiego przesuwu V: 450 mm/min

• Szybki przesuw w osi Z: 450 mm/min

• Maksymalny przesuw szybki: 900 mm/min

• Najmniejszy krok napędu: 0,0001 mm

• Minimalny przyrost sygnału wejściowego: 0,0001 mm

• Minimalny przyrost polecenia: 0,0001 mm

• Maksymalny programowalny wymiar: ±9999,9999 mm

• Tryb programowania: Przyrostowy / Bezwzględny

• Interpolacja: Liniowa i kołowa

• Pojemność pamięci programu: 280 m

• Wyświetlacz kontrolny: 9,5-calowy kolorowy ekran plazmowy

• Interfejs: RS-232C odczyt/druk

• Zakres skalowania: 0.001 - 99.999 ×

• Funkcja obrotu: ±0,001° - ±360°

• Kompensacja średnicy drutu: ±99,9999 mm

• Maksymalny posuw cięcia: 25 mm/min

• Materiał elementów prowadzących drut: Diament

• Odpowiednia średnica drutu: 0,2 - 0,3 mm

• Regulowana prędkość drutu: 0 - 15 m/min

• Zakres naprężenia drutu: 200 - 2500 g

• Maksymalna powierzchnia mocowania przedmiotu obrabianego: 750 × 590 mm

• Maksymalny rozmiar obrabianego przedmiotu: 790 × 730 × 275 mm

• Maksymalna wysokość przedmiotu obrabianego (kąpiel wodna): 300 mm (275 mm zanurzenia)

• Maksymalna waga obrabianego przedmiotu z wrzecionem współosiowym: 650 kg

• Maksymalna waga obrabianego przedmiotu z kąpielą wodną: 450 kg

• Dopuszczalna masa obrabianego przedmiotu: 650 kg

• Masa maszyny: ok. 2600 kg

• Masa maszyny (tabliczka znamionowa): 2.3 t

• Szerokość maszyny: 3270 mm

• Głębokość maszyny: 2610 mm

• Wysokość maszyny: 2240 mm

• Wymagany obszar instalacji: 4000 × 2860 mm

• Zasilanie: 380 / 400 / 415 V ±10-15 %

• Fazy elektryczne: 3-fazowy

• Częstotliwość: 50 / 60 Hz

• Zapotrzebowanie na moc: 11 kVA

• Wartość połączenia z chłodnicą: 14 kVA

• Najmniejsza rozdzielczość poleceń: 0,0001 mm

• Maksymalny programowalny zakres: ±9999,9999 mm

• Urządzenie do odwijania drutu Bedra: BAS 45/100E

• Maksymalna waga szpuli drutu (z urządzeniem odwijającym): 45 kg

• Godziny pracy: 52881.1 h

Dodatkowe informacje

Maszyna wciąż pod napięciem
