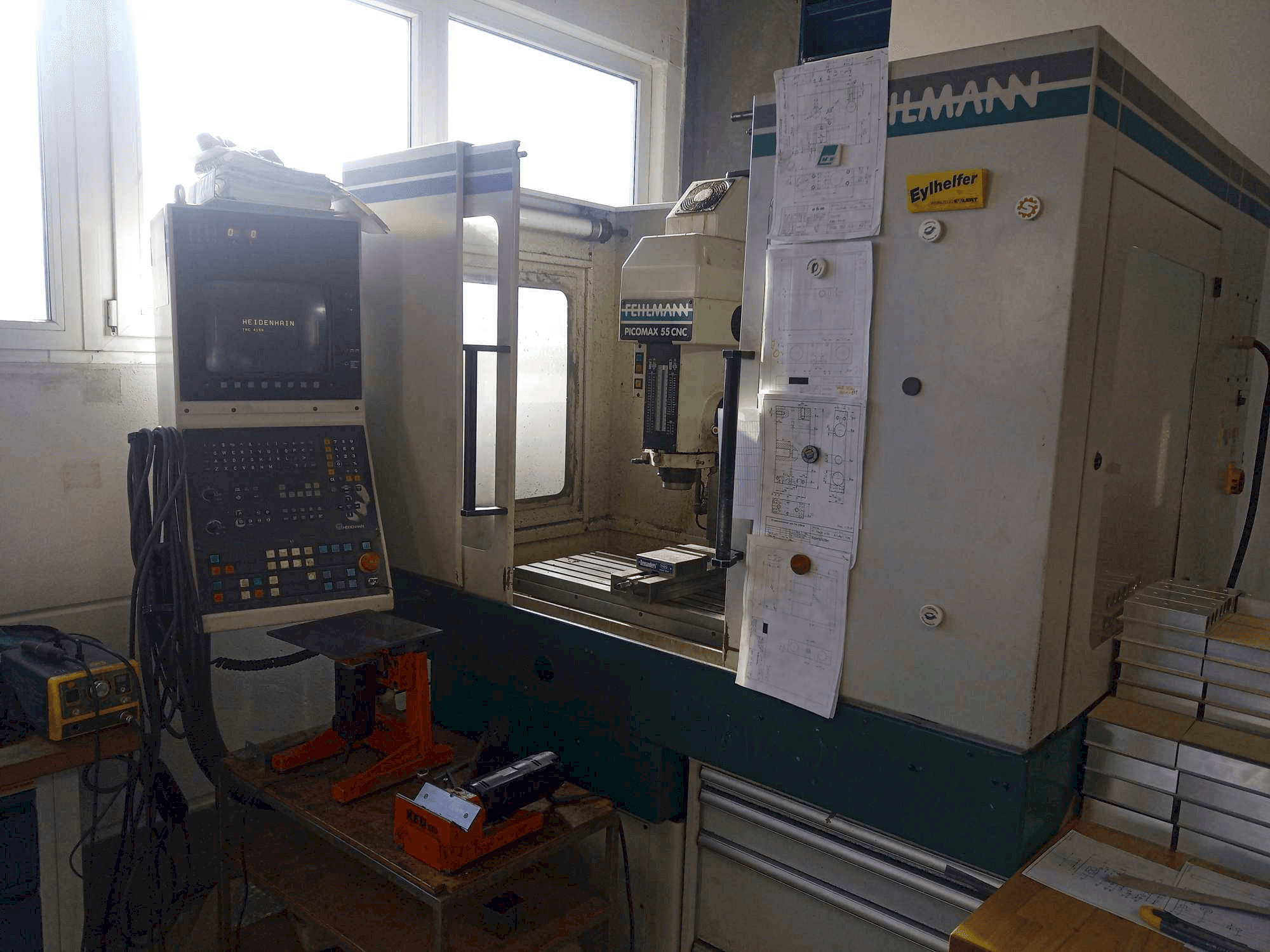

FEHLMANN - Picomax 55 CNCDE-MIL-FEH-1998-00001

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Dokładność (zgodnie z vdi / dgq 3441)
• Tolerancja położenia osi p
• X/y 0. 005mm
• Z/w 0. 010mm
• System szybkiej wymiany narzędzi - sf 32
• Powtarzalność 0,002 mm
• Hydrauliczna wymiana narzędzi - za pomocą przycisków
• Czas zmiany (ręcznie) s ok. 3
• Maks. Moment obrotowy 70 nm
• Jest to 3-osiowa frezarka x-y-z - sterowana za pomocą dodatkowej pinoli w

Korzyści techniczne dla maszyn

• Pracujący łoś
• Oś x i y: 1-11000 mm/min
• Oś z 1-6000 mm/min
• Oś w 1-3600 mm/min
• Oś x i y 6500 n
• Oś z 8000 n
• Rozdzielczość systemu pomiaru odległości
• Bezpośredni system pomiarowy za pomocą skali liniowej - oś x / y / w
• Pośredni system pomiarowy za pomocą enkodera obrotowego - oś z
• Rozdzielczość w osiach x, y, z i w - 0,001 mm
