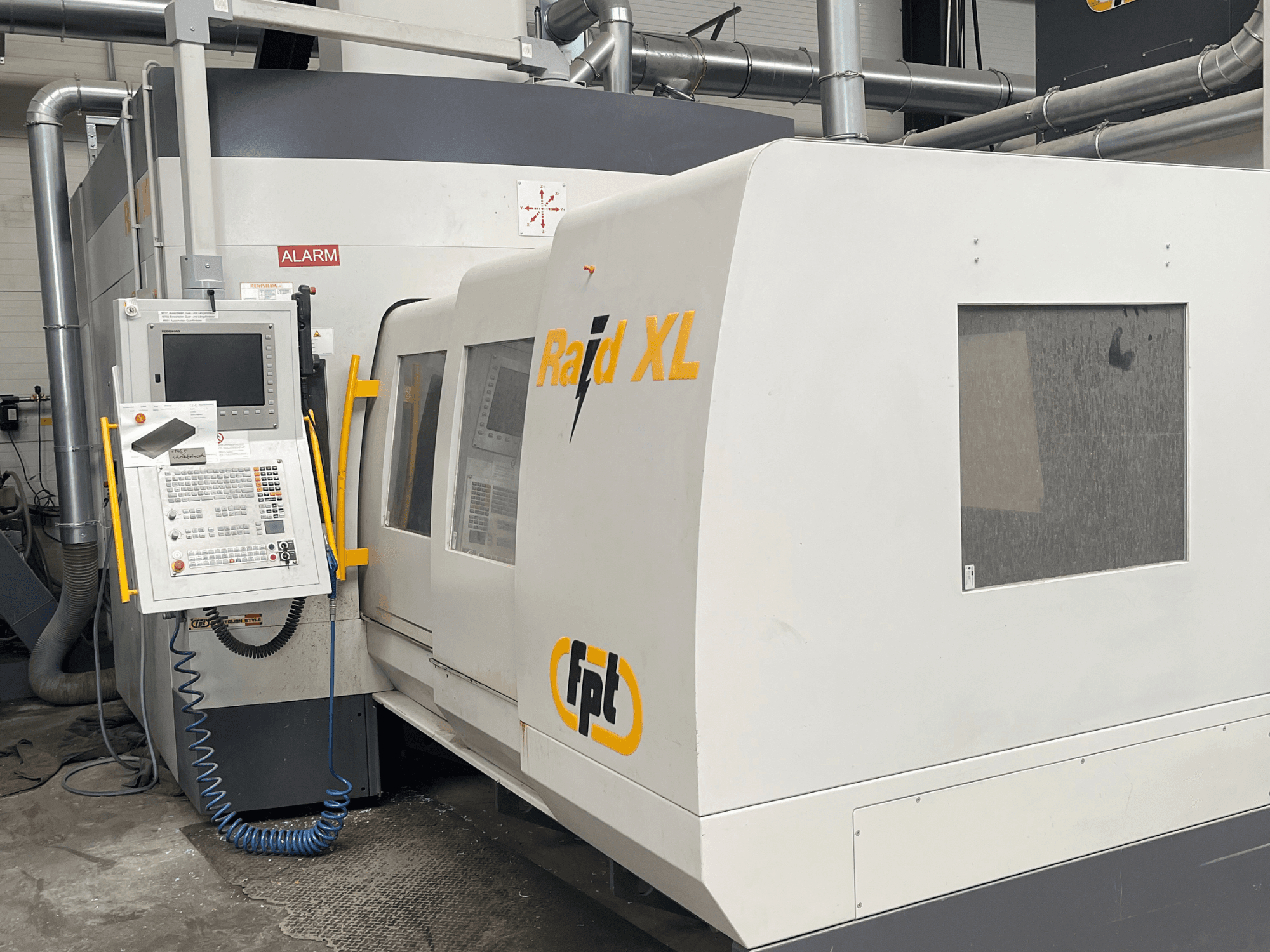

FPT - Raid XLDE-MIL-FPT-2021-00002

- Wymiary stołu: 1100 × 2000 mm

- Nośność stołu: 3300 kg (obciążenie centralne i równomiernie rozłożone)

- Rowki teowe: 11 rowków teowych o szerokości 18 mm (H11) i rozstawie 100 mm

- Typ wrzeciona: pionowe wrzeciono wysokoczęstotliwościowe (TVS18)

- Zakres prędkości obrotowej wrzeciona: do 18 000 obr./min

- Moc wrzeciona (S1/S6): 18 kW / 22 kW

- Moment obrotowy wrzeciona (S1/S6): 80 Nm / 100 Nm

- Stożek narzędziowy: HSK-A63 DIN 69893

- Zmieniacz narzędzi: automatyczny łańcuchowy zmieniacz narzędzi (RVATC30H), 30 pozycji

- Maks. długość narzędzia: 300 mm

- Maks. średnica narzędzia: 80 mm

- Maks. masa narzędzia: 10 kg

- Jednostka sterująca: Heidenhain TNC 620 HSCI 15"

- Sterowanie ręczne: przenośne elektroniczne koło ręczne Heidenhain HR520

- Maks. prędkość posuwu szybkiego / prędkość interpolacji: 35 m/min

- Moc zainstalowana: 54 kVA

- Wymagany prąd: 78 A

- Napięcie / częstotliwość: 400 V, 50 Hz

- Ciśnienie robocze powietrza: 6 bar

- Wymagany przepływ powietrza: 400 Nl/min

- Układ chłodzenia: wewnętrzny (wysokie ciśnienie 30 bar) i zewnętrzny (niskie ciśnienie 30 bar), pojemność zbiornika 500 L

- Przenośnik wiórów: 2 śruby wewnętrzne w łożu + przenośnik główny z wyładunkiem po prawej stronie

- Sonda pomiarowa: bezprzewodowa sonda dotykowa RENISHAW RMP40

- Pomiar narzędzia: sonda laserowa z oprogramowaniem do kontroli długości, promienia i uszkodzeń narzędzia (maks. średnica 180 mm)

- Opcje oprogramowania: DREG (regulowana dynamika o wysokiej wydajności), GREEN_FPT (optymalizacja zużycia energii), pakiet MARES 4.0+ CLIENT (przemysłowa platforma IoT)
