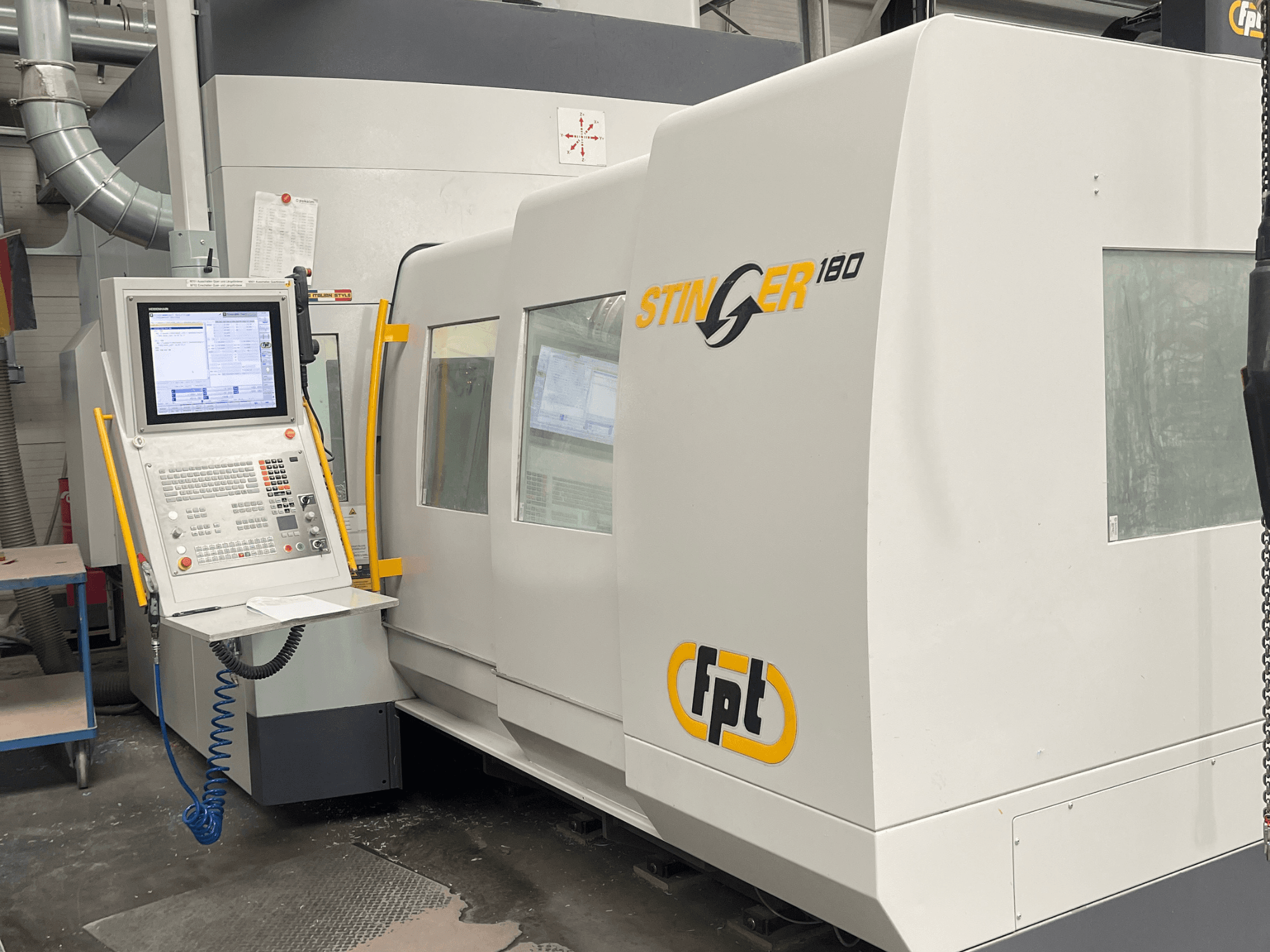

FPT - STINGER 180DE-MIL-FPT-2021-00001

- Maks. prędkość osi interpolacyjnej: 35 m/min

- Moc zainstalowana: 65 kVA

- Wymagany prąd: 93 A

- Przepływ powietrza w układzie pneumatycznym: 400 Nl/min

- Ciśnienie robocze układu pneumatycznego: 6 bar

- Długość stołu obrotowego: 1200 mm

- Szerokość stołu obrotowego: 1000 mm

- Nośność stołu: 3000 kg (obciążenie rozłożone centralnie i równomiernie)

- Odległość od powierzchni stołu do przedniej krawędzi wrzeciona pionowego: 105–905 mm

- Maks. prześwit poziomy: 1430 mm

- Wysokość od podłogi do powierzchni stołu: 800 mm

- Rowki teowe stołu: 9 rowków teowych (rowek środkowy 18 mm H7, pozostałe 18 mm H11, rozstaw 100 mm)

- Rozdzielczość pozycjonowania stołu: 0,0001°

- Prędkość szybkiego obrotu stołu: 7200°/min (20 obr./min)

- Moment mocowania stołu: 7500 Nm

- Dokładność pozycjonowania stołu P: 8 s

- Dokładność powtarzalności stołu Ps: 4 s

- Sterownik CNC: HEIDENHAIN TNC 640 (19-calowy kolorowy płaski ekran TFT, 4 GB pamięci RAM, 32 GB dysk SSD, interfejsy: 1x RS-232-C, 2x Ethernet, 5x USB)

- Przenośne pokrętło ręczne: HEIDENHAIN HR520

- Typ wrzeciona/głowicy: automatyczna głowica uniwersalna z indeksowaniem co 0,001°, silnik z napędem bezpośrednim, chłodzenie cieczą

- Stożek wrzeciona: HSK-A63 DIN 69893

- Prędkość obrotowa wrzeciona: do 18 000 obr./min

- Moc wrzeciona (S1/S6): 22 / 33 kW

- Moment obrotowy wrzeciona (S1/S6): 84 / 128 Nm

- Zakres obrotu głowicy w osi A: +/- 185°

- Maksymalna prędkość osi A głowicy: 30 obr./min

- Moment dokręcania głowicy w osi A: 1400 Nm

- Maksymalny dostępny moment obrotowy osi A głowicy: 410 Nm (302 ft lb)

- Maksymalny dostępny moment obrotowy osi stołu: 2500 Nm (1844 ft lb)

- Zmieniacz narzędzi: łańcuchowy, 60 narzędzi, pozycja VERT

- Maksymalna długość narzędzia: 300 / 350 mm

- Maksymalna średnica narzędzia: 75 mm

- Maksymalna waga narzędzia: 10 kg

- Sonda laserowa: system oprogramowania sondy laserowej RENISHAW (maksymalna średnica narzędzia 180 mm)

- Sonda pomiarowa do obrabianych elementów: sonda radiowa RENISHAW RMP40M z LP2 (długość 100 mm, trzpień o średnicy 6 mm) i odbiornikiem RMI-Q

- Układ chłodzenia: wewnętrzny (30 bar, 10 l/min) i zewnętrzny (30 bar, 40 l/min) dopływ chłodziwa, zbiornik o pojemności 800 l, filtry 80/60 mikronów

- Wewnętrzny dopływ powietrza: Wysokoprędkościowe wewnętrzne sprężone powietrze doprowadzane przez wrzeciono (do 24 000 obr./min)

- Przenośnik wiórów: 2 wbudowane przenośniki ślimakowe z wyładunkiem w prawo

- Czujnik drgań: czujnik SRV wykrywający kolizje i przeciążenia spowodowane drganiami
