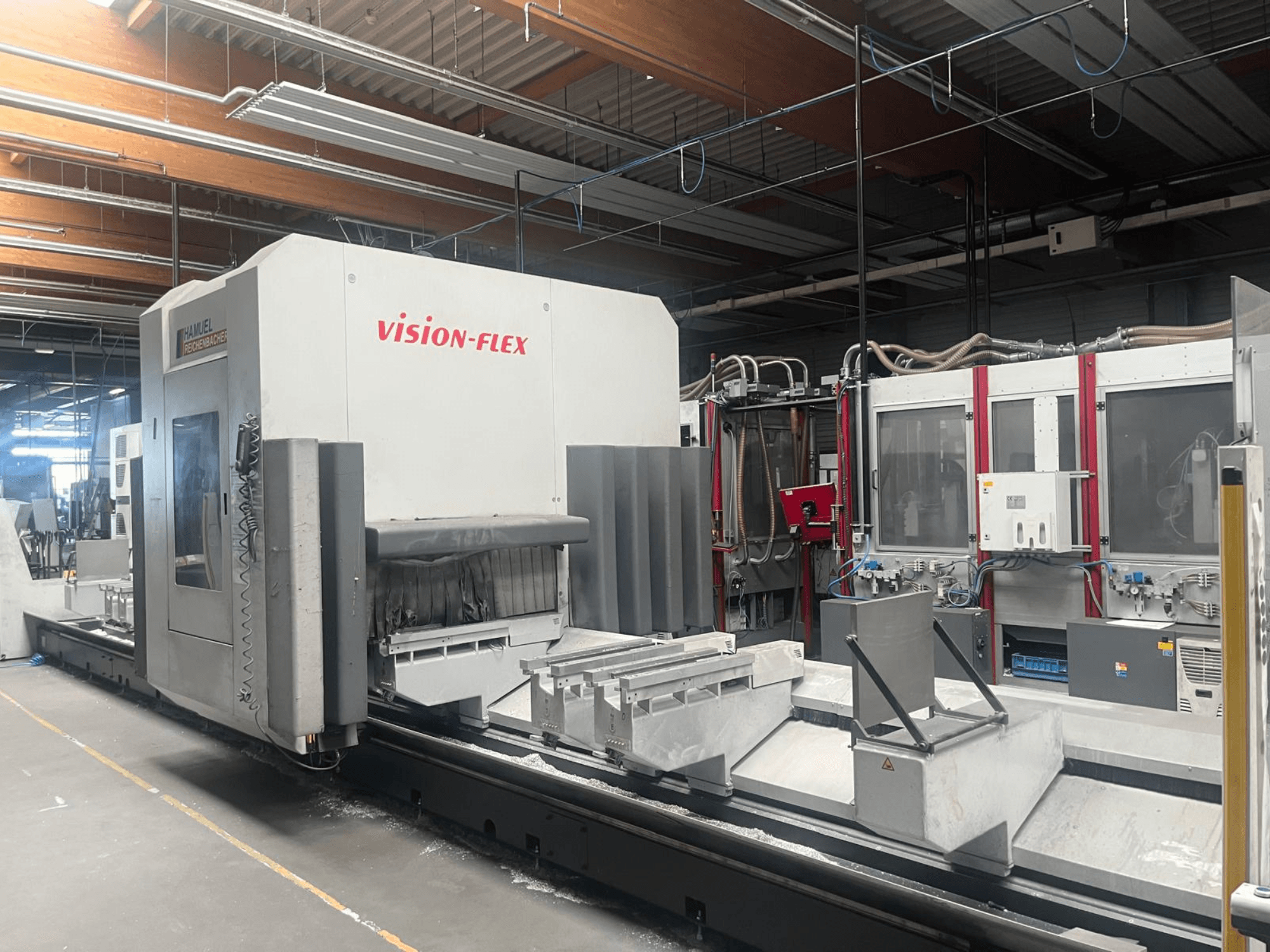

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Liczba osi: 5-osiowa (oś C ±360°, oś B ±180°)

• Zakres ruchu osi X: 8 060 mm

• Skok osi Y: 1 210 mm (+ 400 mm skok wymiany)

• Zasięg osi Z: 760 mm

• Prędkości szybkiego posuwu osi: X = 80 m/min, Y = 60 m/min, Z = 40 m/min

• Przyspieszenie osi: 6 m/s²

• Prędkość obrotowa wrzeciona: do 24 000 obr./min

• Moc wrzeciona głównego: 15 kW (S1 ciągła), 18 kW (S6 maks.)

• Moment obrotowy wrzeciona: 14,3 Nm (S1), 17,2 Nm (S6)

• Uchwyt narzędziowy wrzeciona: HSK-F63

• Maksymalna długość / waga narzędzia: 240 mm / 6 kg

• Zmieniacz narzędzi: 20-pozycyjny zmieniacz tarczowy (automatyczny)

• z 19-calowym wyświetlaczem TFT i terminalem ręcznym HT-2

• Napięcie zasilania: 400 V (3~ ±10%, 50 Hz)

• Prąd znamionowy: 90 A

• Bezpiecznik wejściowy: 100 A (Ic < 17 kA)

• Napięcie sterujące: 24 V DC

• Moc całkowita: 45 kW

• Zasilanie sprężonym powietrzem: min. 7 bar, ok. 1 000 NL/min

• Układ smarowania: centralny automatyczny układ smarowania (pojemność smaru 3 l) + smarowanie minimalną ilością smaru (MQL) ze zbiornikiem o pojemności 3 l

• Masa maszyny: 10 000 kg

• Wymiary maszyny (zajmowana powierzchnia): ok. 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Wyposażenie dodatkowe:

• przenośnik wiórów LEHMANN, ręczna stacja sterująca EATON, pneumatycznie regulowane bloki mocujące profilu (8 belek), 2-kanałowa konfiguracja sterowania umożliwiająca równoczesną regulację i obróbkę
