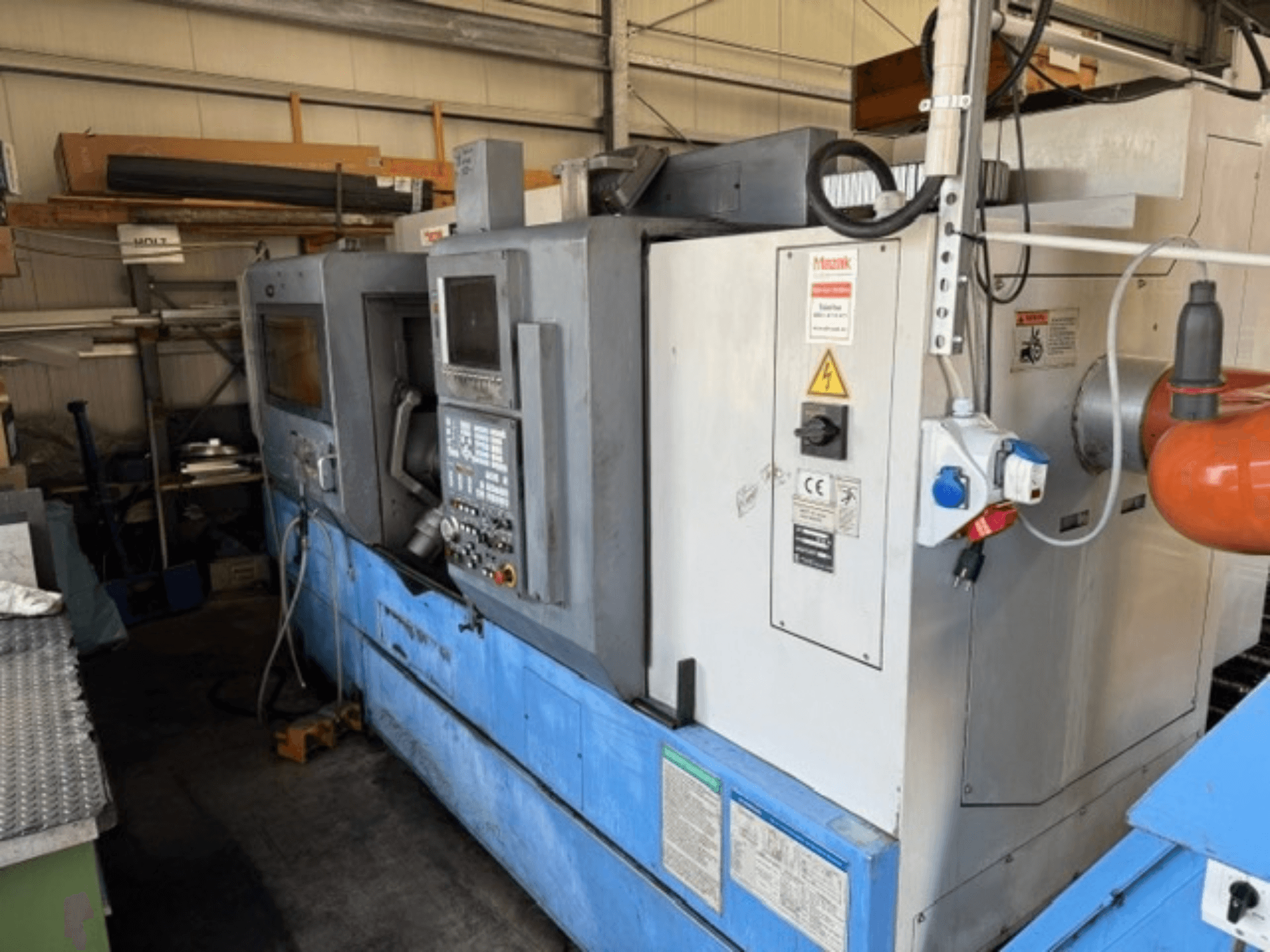

Mazak - SQT-30M * 1000DE-TUR-MAZ-1998-00001

- Liczba godzin pracy: 116 213 godzin

- Maks. średnica obrotu: 560 mm

- Maks. wysięg nad wózkiem: 500 mm

- Maksymalna średnica toczenia: 410 mm

- Standardowa średnica toczenia: 336 mm

- Maks. długość obrabianego pręta: 989 mm

- Maks. średnica pręta: 77 mm

- Zakres prędkości obrotowej wrzeciona głównego: 35–3300 obr./min

- Moc silnika wrzeciona głównego: 26 kW / 22 kW (30 min / 100% pracy ciągłej)

- Maks. moment obrotowy wrzeciona: 637 Nm

- Końcówka wrzeciona: A2-8"

- Otwór przelotowy wrzeciona: 88 mm

- Średnica uchwytu: 304 mm

- Indeksowanie osi C: 0° – 360° / 0,001°

- Liczba pozycji rewolweru: 12

- Wymiary trzpienia narzędzia tokarskiego: 25 x 25 x 150 mm

- Zakres średnic trzpienia wiertła: 8 / 10 / 12 / 16 / 25 / 32 / 40 / 50 mm

- Czas indeksowania rewolweru: ok. 2,2 s

- Moc silnika narzędzi napędzanych: 7,5 kW

- Maksymalny moment obrotowy narzędzi napędzanych: 96 Nm

- Zakres prędkości obrotowej narzędzi napędzanych: 90–1 500 obr./min

- Zdolność wiercenia narzędzi napędzanych: 23 mm

- Wydajność gwintowania narzędzi napędzanych: M16 (uchwyt typu H) / M12 (uchwyt typu V)

- Wydajność frezowania czołowego narzędzi napędzanych: 25 mm

- Skok osi X: 245 mm

- Skok osi Z: 1 035 mm

- Prędkość szybkiego przesuwu w osi X: 18 m/min

- Prędkość szybkiego przesuwu osi Z: 24 m/min

- Prędkość szybkiego przesuwu osi C: 100 obr./min

- Prędkość posuwu w osiach X/Z: 0–5 000 mm/min

- Prędkość posuwu osi C: 1° – 2 000°/min

- Skok trzpienia konika: 130 mm

- Średnica trzpienia konika: 100 mm

- Stożek konika: MK 4

- Skok konika: 880 mm

- Pojemność zbiornika chłodziwa: 250 l

- Przepływ pompy chłodziwa: ok. 20 l/min

- Ciśnienie pompy chłodziwa: 5 bar

- Moc znamionowa: 52 kVA

- Napięcie zasilania: 400 V / 50 Hz

- Ciśnienie pneumatyczne: 5 bar, 100 l/min

- Wymagana powierzchnia podłogi: ok. 7,7 m²

- Masa maszyny: ok. 9 500 kg

- Wyposażenie dodatkowe i akcesoria: Tool Eye (urządzenie do wstępnego ustawiania narzędzi), 3-szczękowy uchwyt hydrauliczny 304 mm z szczękami miękkimi/twardymi, osłona chroniąca przed wiórami i chłodziwem, oświetlenie robocze, zsynchronizowane gwintowanie, napędzane uchwyty narzędziowe (CAT40 3x pionowe, 3x poziome), uchwyty do drążaków, zestaw narzędzi regulacyjnych, wyposażenie fundamentowe
