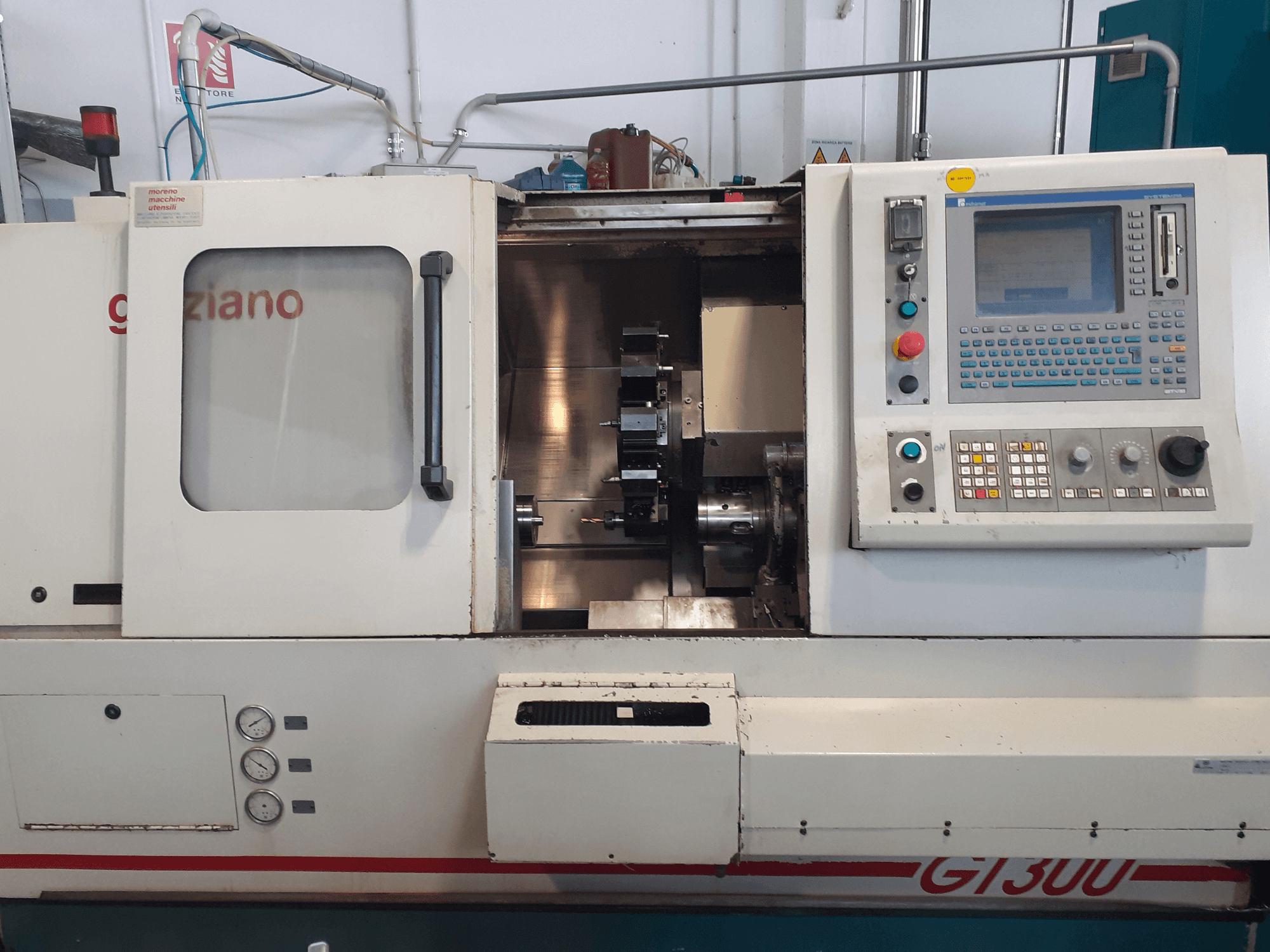

Graziano - GT 300IT-TUR-GRA-1998-00002

Konfiguracja główna

• Głowica narzędziowa: 12 pozycji, VDI 30

• Sterownik: MTC 200

Wrzeciono główne

• Końcówka wrzeciona: ASA 5"

• Maks. prędkość wrzeciona: 5 000 obr./min (opcjonalnie 6 000 obr./min)

• Zakres prędkości obrotowych przy stałej mocy: 800–6 000 obr./min

• Maks. moment obrotowy wrzeciona: 114 Nm przy 800 obr./min / 130 Nm przy 1 000 obr./min

• Moc wrzeciona: 10 kW w trybie ciągłym / 14 kW w trybie przerywanym

• Średnica uchwytu: 175 mm

• Średnica otworu wrzeciona: 66 mm

• Średnica przedniego łożyska wrzeciona: 100 mm

• Smarowanie łożyska wrzeciona: smar

• Zakresy prędkości obrotowych: 1

• Wrzeciono pomocnicze / wrzeciono przeciwbieżne: brak

Obszar roboczy / Wydajność

• Odległość między osiami: 590 mm

• Wysokość między osiami: 190 mm

• Prześwit nad łożem: 330 mm

• Średnica obrotu nad suwakiem: 260 mm

• Maks. średnica toczenia: 230 mm

• Maksymalna średnica pręta: 52 mm

• Skok osi Z: 500 mm

• Skok osi X: 160 mm

Śruby kulowe

• Oś Z: 32 × 10

• Oś X: 32 × 10

Posuw / osie

• Szybki przesuw w osi Z: 30 m/min

• Szybki przesuw w osi X: 30 m/min

• Prędkość szybkiego przesuwu osi C1: 100°/min

• Moment obrotowy osi C1: 130 Nm

• Siła docisku osi Z: 4 500 N (regulowana przez CNC)

• Siła docisku w osi X: 4 500 N (regulowana przez CNC)

• Liczba osi: 2 (opcjonalnie 3)

System pomiarowy

• Oś Z: Absolutny enkoder obrotowy (opcjonalnie liniowy)

• Oś X: skala optyczna

• Rozdzielczość osi liniowych X/Z: 0,001 mm

• Rozdzielczość osi C: 0,001° (opcjonalnie)

Głowica narzędziowa / Narzędzia napędzane

• Narzędzia napędzane: Tak

• Głowica narzędziowa: Sauter, typ 0.5.450.216

• Liczba pozycji narzędzi: 12

• Interfejs narzędziowy: VDI 30

• Przekrój trzpienia narzędzia: 20 × 20 mm

• Prędkość narzędzia napędzanego: 4 000 obr./min

• Moc narzędzia napędzanego: 4 kW

• Moment obrotowy narzędzia napędzanego: 20 Nm

Wyposażenie elektryczne

• Napięcie: 400 V ±10%

• Częstotliwość: 50/60 Hz ±1%

• Obciążenie przyłączone: 24 kVA

• Bezpieczniki linii 400 V: 50 A

• Wyłącznik linii 400 V: 39 A

• Przekrój kabla przyłączeniowego: 4 × 10 mm²

Agregat hydrauliczny

• Maks. ciśnienie robocze: 45 bar

• Pojemność zbiornika: 40 l

• Przepływ pompy: 14 l/min

Układ smarowania osi

• Pojemność zbiornika: 2,7 l

Układ chłodzenia

• Pojemność zbiornika: ok. 240 l

• Przepływ pompy: 30 l/min

• Przepływ do narzędzia: 14,5 l/min

• Ciśnienie: 5 bar

Zbiornik chłodzenia głowicy

• Pojemność: 10 l (z wymiennikiem ciepła)

Sterownik

• Sterowanie: MTC 200
