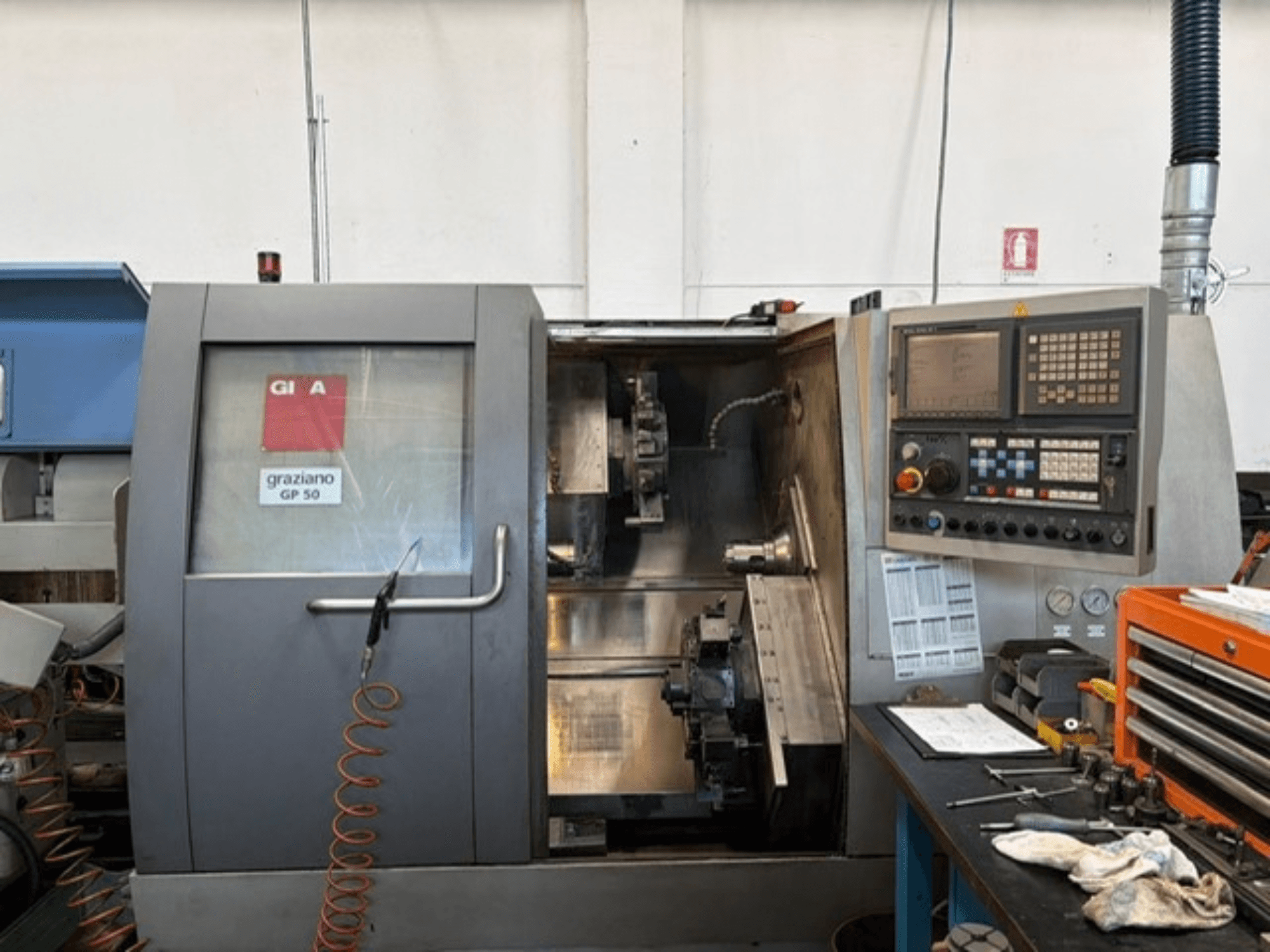

Gildemeister - GP 50 IT-TUR-GIL-2004-00002

• Oś Y: Nie

• Oś B: Tak (powiązana z wrzecionem pomocniczym)

• Oś C: Ciągła na obu wrzecionach

• Wrzeciona:

  • Wrzeciono główne: Niezależne elektrowrzeciono z płynną regulacją osi C

  • Wrzeciono pomocnicze: Niezależne elektrowrzeciono z płynną regulacją osi C

  • Konfiguracja z dwoma wrzecionami

  • Przejście pręta (wrzeciono główne): 50 mm

• Revolwery / narzędzia napędzane:

  • 2 niezależne rewolwery Sauter

  • Stanowiska narzędziowe: 12 + 12 (łącznie 24), wszystkie pozycje przystosowane do narzędzi napędzanych

  • Narzędzia napędzane: Tak (obie wieżyczki)

  • Głowica wrzeciona głównego: 12 pozycji narzędzi napędzanych

  • Wrzeciono pomocnicze: 12 pozycji narzędzi napędzanych

• Konfiguracja maszyny:

  • Konfiguracja 5-osiowa

  • Brak osi Y

  • Oś B z wrzecionem pomocniczym

  • Niezależne wrzeciono główne i pomocnicze

  • Konfiguracja z dwoma niezależnymi rewolwerami

  • Łącznie 24 stanowiska narzędziowe

  • Napędzane oprzyrządowanie na obu wieżach

Wyposażenie dodatkowe

• Podajnik prętów: Top Automazioni

  • Przejście podajnika prętów: 70 mm

  • Automatyczny system podawania prętów

• Obejmuje następujące narzędzia i akcesoria:

  • 12 uchwytów narzędziowych do narzędzi kwadratowych o wymiarach 20 × 20 mm lub 25 × 25 mm

  • 4 uchwyty narzędziowe z napędem promieniowym

  • 2 uchwyty narzędziowe z napędem osiowym, 90°

  • 10 uchwytów wiertarskich, 90°

  • Około 60 tulei zaciskowych wrzeciona o różnych średnicach

  • Typy tulei zaciskowych: BA60 i BA52

  • Tuleje zaciskowe do podajnika prętów firmy Top Automazioni
