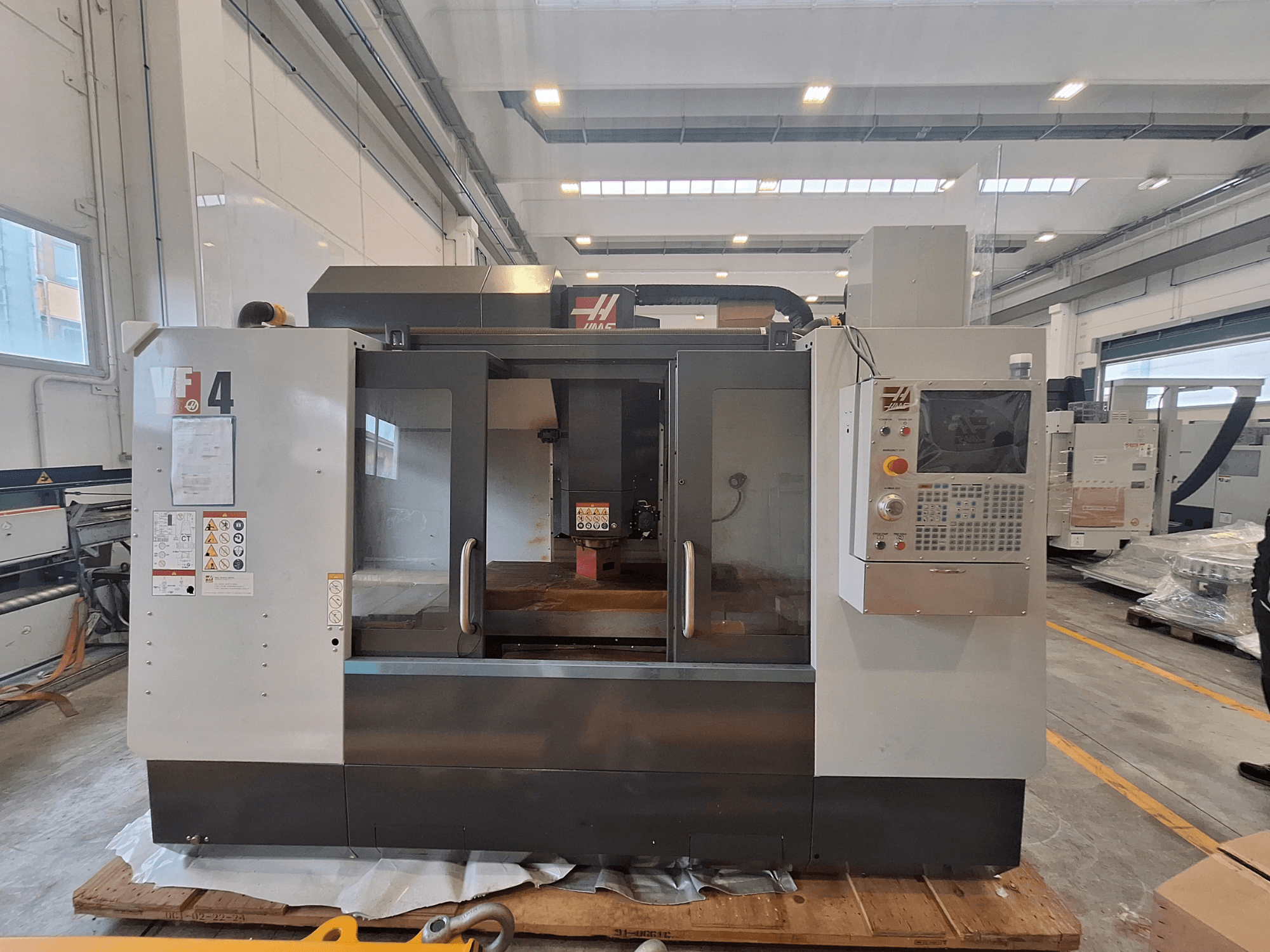

HAAS - VF-4IT-MIL-HAA-2024-00002

Siła posuwu: X: 11343 N; Y: 11343 N; Z: 18683 N

Przesuw szybki: 25,4 m/min

Długość zewnętrzna: 1321 mm

Szerokość zewnętrzna: 457 mm

Rozmiar rowków T: od 15,90 mm do 16,00 mm

Liczba rowków T: 5

Maksymalna odległość między wrzecionem pionowym a stołem: 742 mm

Obciążenie stołu: 1588 kg

Liczba gniazd narzędziowych: 30+1

Maksymalna długość narzędzia: 330 mm

Główne zasilanie elektryczne: 220 VAC / 440 VAC, 3-fazowe

Ciśnienie powietrza: 5,5 bar

Dopływ powietrza: 113,0 l/min przy ciśnieniu 6,9 bar

Maszyna z salonu wystawowego

Odległość od czubka wrzeciona do stołu (~ min.): 107 mm

Maksymalny moment obrotowy: 122,0 Nm przy 2000 obr./min

Maksymalny moment obrotowy z opcjonalną przekładnią: 339 Nm przy 450 obr./min

Smarowanie łożysk: wtrysk powietrza / oleju

Chłodzenie: chłodzenie cieczą

Odległość między osiami rowków T: 80 mm

Maksymalna prędkość posuwu skrawania: 16,5 m/min

Typ zmieniacza narzędzi: zmieniacz narzędzi montowany z boku (SMTC)

Maksymalna średnica narzędzia (całkowita): 64 mm

Maksymalna waga narzędzia: 5,4 kg

Czas wymiany narzędzia (średnio): 2,80 s

Czas między wiórami (średnio): 3,60 s

Pojemność chłodziwa: 208 L

Wbudowany wąż powietrzny: 3/8 cala

Złącze (powietrze): 3/8 cala

Napięcie wejściowe prądu przemiennego (3-fazowe) – niskie: 220 VAC (prąd przy pełnym obciążeniu: 70 A)

Napięcie wejściowe prądu przemiennego (3-fazowe) – wysokie: 440 VAC (prąd przy pełnym obciążeniu: 35 A)
