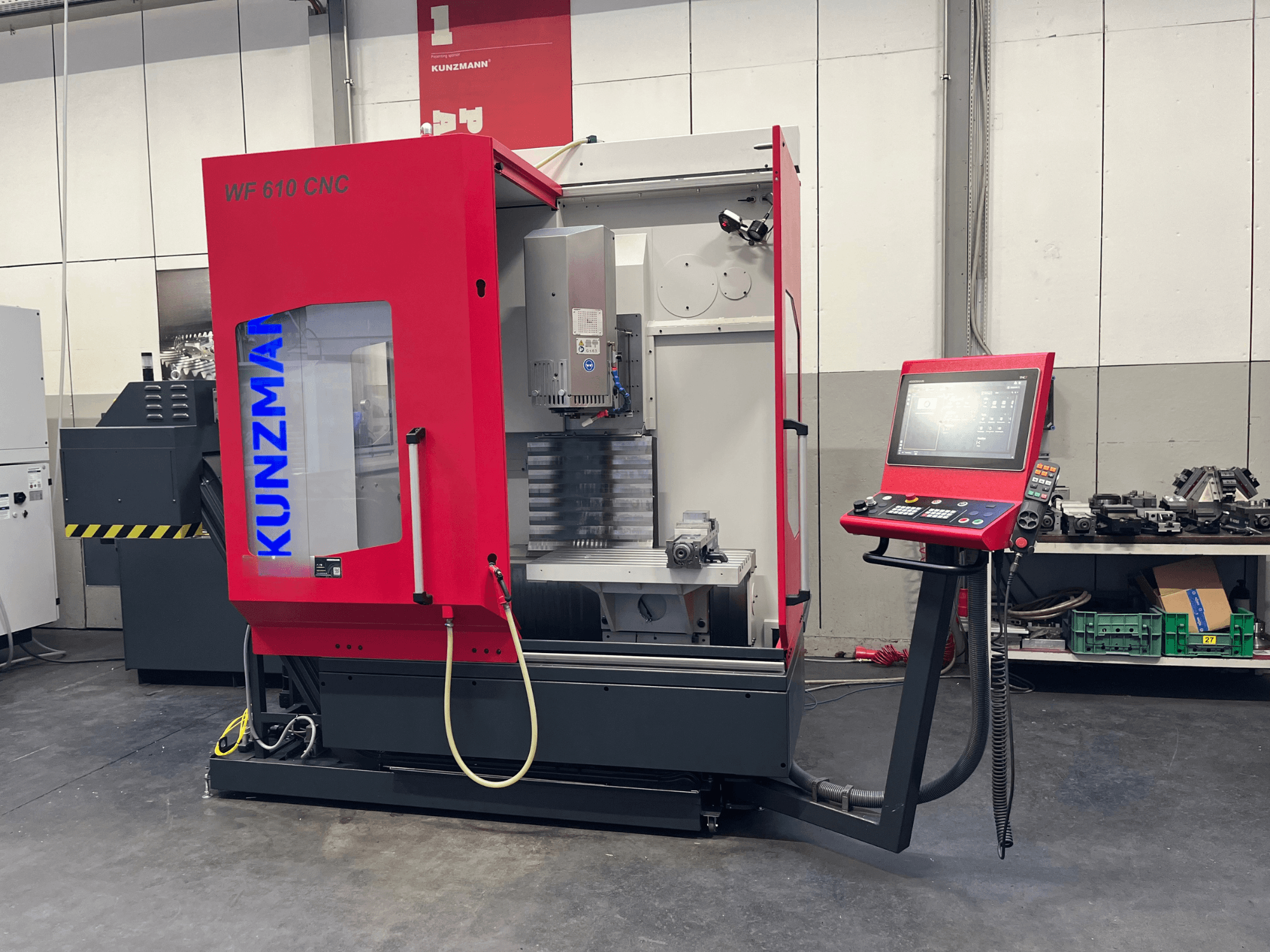

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Maszyna demonstracyjna

- Czas pracy wrzeciona: 332 godz.

- Czas pracy programu: 310 h

- Prędkość posuwu (posuw szybki): X/Y/Z do maks. 30/30/15 m/min

- Napęd główny (zainstalowana opcja): wrzeciono silnikowe SK 40, 1–12 000 obr./min (wyprodukowane w Szwajcarii)

- Moc wrzeciona: 8,5 kW (S1-100% czasu pracy) / 11,5 kW (S6-40% czasu pracy)

- Moment obrotowy wrzeciona: 43 Nm (S1-100% ED przy 1 880 obr./min) / 58 Nm (S6-40% ED przy 1 880 obr./min)

- Interfejs narzędziowy: SK 40 DIN ISO 7388-1 forma AD (dawniej DIN 69871 AD) z trzpieniem wyciągającym DIN ISO 7388-3 forma AD (dawniej DIN 69872)

- Mocowanie narzędzia: mechaniczne, siła mocowania 10 000 N, zwolnienie hydrauliczne

- Pionowa głowica frezarska: z napędem bezpośrednim, z możliwością ręcznego pochylania w zakresie -5/+90°, wysuwana trzpień z obrotnicą (skok 70 mm, z możliwością mocowania)

- Sztywna powierzchnia stołu kątowego: 800 x 425 mm

- Rowki teowe stołu: 6 x 14 H7 (rozstaw 63 mm)

- Maks. obciążenie stołu: 300 kg

- Zmieniacz narzędzi: 20-pozycyjny magazyn tarczowy, SK 40

- Maks. średnica narzędzia: 75 mm (przy pełnym magazynku) / 150 mm (przy sąsiednich pustych gniazdach)

- Maks. długość narzędzia: 250 mm

- Maksymalna waga narzędzia: 8 kg

- Czas wymiany narzędzia: ok. 3 s (od zakończenia obróbki do rozpoczęcia kolejnej ok. 15 s)

- Dokładność pozycjonowania (ISO 230-2): 0,008 mm (bezpośrednie systemy pomiaru liniowego)

- Powtarzalność (ISO 230-2): 0,006 mm (bezpośrednie systemy pomiaru liniowego)

- System pomiarowy: absolutny bezpośredni liniowy system pomiarowy HEIDENHAIN (rozdzielczość 0,001 mm)

- Chłodziwo przepływające przez wrzeciono (IKZ): pompa wysokociśnieniowa 50 bar (26 l/min), 4-stopniowa regulacja ciśnienia (15/25/40/50 bar), filtr z podwójnym przełącznikiem 25 µm

- Wewnętrzne chłodzenie powietrzem: chłodzenie powietrzem przez wrzeciono, programowalne za pomocą funkcji M

- Zewnętrzne chłodzenie powietrzem: elastyczny wąż przegubowy, programowalny za pomocą funkcji M

- Zespół filtra papierowego: filtr bębnowo-miskowy ze zbiornikiem zewnętrznym o pojemności 600 l, włóknina filtracyjna typu VDF150/50/50 (150 g/m²) (wymiary: 1800 x 860 x 1620 mm)

- Przenośnik wiórów: przenośnik taśmowy z zawiasami zintegrowany ze zbiornikiem chłodziwa o pojemności 115 l, nachylenie 60°, wyładunek boczny po lewej stronie (wysokość 870 / 1060 / 1200 mm)

- Sonda pomiarowa: sonda 3D HEIDENHAIN TS 460 (na podczerwień) z nadajnikiem-odbiornikiem SE 661

- Przygotowanie do dodatkowych osi: przygotowanie do czwartej osi (sterownik osi w szafie elektrycznej, wstępnie okablowany interfejs)

- Interfejs automatyki: Zestaw przygotowujący do komórki kobotowej EDUCATION4.0 (interfejs we/wy z złączem Harting, przyłącze pneumatyczne oraz 2 przyłącza pneumatyczne do stołu, maks. 6 bar)

- Drzwi obudowy: automatyczne przednie drzwi przesuwne napędzane paskiem (sterowanie ręczne przyciskiem oraz programowalne)

- Opcja oprogramowania: OCM (Optimized Contour Milling) do zaawansowanego frezowania trochoidalnego

- Pokrętło ręczne: elektroniczne pokrętło ręczne HEIDENHAIN HR 510 FS z funkcją wyboru osi i zatrzymania awaryjnego

- Napięcie zasilania: 400 V, 50 Hz

- Pobór mocy: ok. 21 kVA

- Napięcie sterujące: 24 V - Zasilanie sprężonym powietrzem: 6,5–10 bar (wymagane min. 6,5 bar przy maszynie)

- Masa maszyny: ok. 2 900 kg (z zmieniaczem narzędzi)
