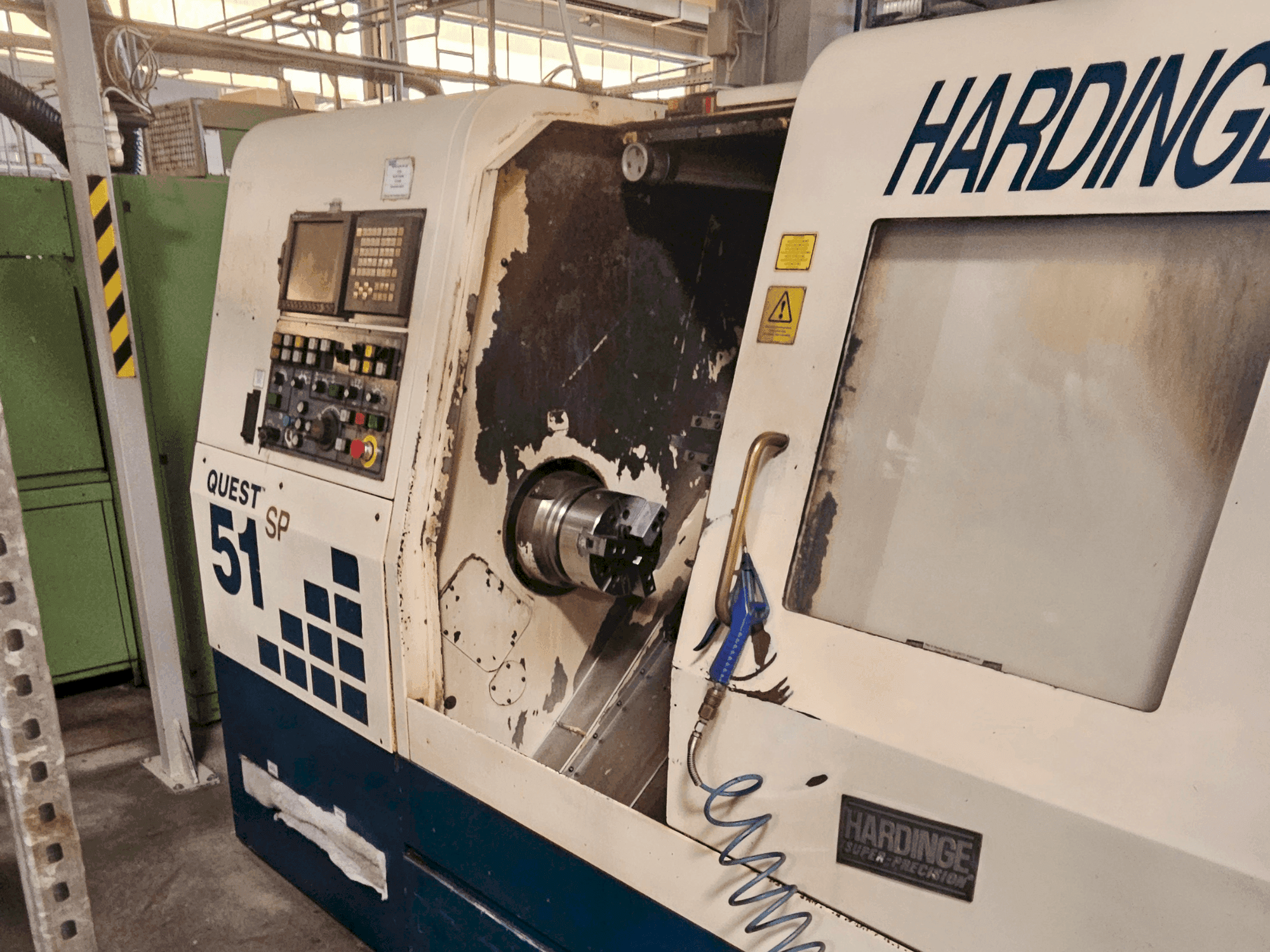

Widok z przodu maszyny HARDINGE Quest 51 SP

HARDINGE - Quest 51 SPRO-TUR-HAR-2001-00001

93 650 zł
Cena GINDUMAC
(Ex works)
UZYSKAJ CENĘ OFICJALNĄ
Obejrzyj maszynę na miejscu
złóż kontrofertę
Pobierz PDF

Masz dodatkowe pytania? Skontaktuj się z nami!

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
Kontakt przez Whatsapp
Pokaż w oryginalnym języku

Ta frezarka HARDINGE Quest 51 SP została wyprodukowana w 2001 roku. Charakteryzuje się wychylnym łożem o długości 520 mm, maksymalną średnicą toczenia 356 mm i prędkością obrotową wrzeciona do 4200 obr/min. Maszyna posiada 12-stanowiskową głowicę narzędziową ze zintegrowaną osią C i osią Y do obróbki wieloosiowej. Sterowanie odbywa się za pomocą systemu CNC 21iT. Rozważ możliwość zakupu tej tokarki poziomej HARDINGE Quest 51 SP. Skontaktuj się z nami, aby uzyskać więcej informacji.

Informacje o maszynie

  • marka: HARDINGE
  • rok: 2001
  • MODEL: Quest 51 SP
  • zastosowanie: Toczenie
  • Lokalizacja: Rumunia
  • rodzaj maszyny: Tokarka pozioma
  • Marka sterowania: FANUC

Dane techniczne - HARDINGE Quest 51 SP

Ogólne dane

  • Długość maszyny: 1950 mm
  • Szerokość maszyny: 3860 mm
  • Wysokość maszyny: 1905 mm
  • Waga maszyny: 5550 kg

Sterowanie

  • Marka: FANUC
  • Model: 21iT

Główny napęd

  • Zakres obrotów wrzeciona: 50–4200 1/MIN
  • Moc silnika wrzeciona: 15 kW

Przesuw

  • Oś X Przesuw: 189 mm

Przedmiot obrabiany

  • Średnica toczenia nad łożem: 520 mm

    Dodatkowy sprzęt

    • - Konik o dużej prędkości
    • - Łapacz części
    • - Interfejs podawania paska

    Informacje dodatkowe

      Korzyści dla maszyny

      • Korzyści techniczne dla maszyn:
        • - Maksymalna średnica obrotu: 356 mm
        • - Otwór przelotowy pręta (okrągła tuleja zaciskowa): 51 mm, otwór wrzeciona 60 mm
        • - Odległość między środkami (skok z): 610 mm
        • - Silnik narzędzia pod napięciem: 3. 7 kw
        • - Szybki przesuw: x = 1100 ipm / z = 1500 ipm
        • - Typ rewolweru: vdi30, 12-stanowiskowy rewolwer z narzędziami pod napięciem
        • - Oś c i oś y: zintegrowane z głowicą wrzeciona głównego, umożliwiające obróbkę wieloosiową
        • - System tulei zaciskowych: w zestawie tuleje zaciskowe 20c
        • - 43750 godzin zasilania

      Informacje dodatkowe

      • - Maszyna nadal pod napięciem / Wyposażenie podstawowe: dla narzędzi VDI 30, 12 stacji/ Przekrój poprzeczny dłuta, kwadratowy, maks. 25 mm/ Średnica trzpienia dłuta, maks. 40 mm/ Czas przełączania (ze stacji na stację) 0,1 s/ Wyposażony w 30 narzędzi/ Średnica trzpienia dłuta z tuleją zaciskową ER25 2-6 mm/ Moc napędu na końcówce narzędzia: 3,7 kW/ Moment obrotowy na końcówce narzędzia_: 21,7 Nm/ Zakres prędkości (co 1 obr./min) 80-80,000/ Opcjonalnie: Narzędzia VDI 40, 10 stacji/ Przekrój dłuta. Kwadratowy, maks. 25 mm/ Średnica trzpienia narzędzia maks. 40 mm/ Czas przełączania (ze stacji na stację) 0,35 s/ Opcjonalnie: napędzane narzędzia VDI 40 we wszystkich stacjach -/ Średnica chwytu narzędzia z tuleją zaciskową ER32 3 - 20 mm/ Moc napędu na końcówce narzędzia: 5,6 kW/ Moment obrotowy na końcówce narzędzia: 35,3 Nm/ Zakres prędkości (w krokach co | obr./min) 60-6000/ Konwencjonalna głowica Hardinge/ Głowica rewolwerowa typu T_ (calowa lub milimetrowa) z logiką kierunkową, 10 lub 12 stacji/ Przekrój chwytu narzędzia, kwadratowy, maks. 25 mm/ Średnica narzędzia, maks. 40 mm/ Czas przełączania (ze stacji na stację) 0,35 s/ Przeciwwrzeciono - z napędem pasowym lub zintegrowanym/ Głowica wrzeciona (ANSI)/ Tuleja zaciskowa 16C Okrągła (otwarcie) 42 mm/ Rozmiar uchwytu szczękowego 150 mm/ Uchwyt stopniowy (szerokość mocowania) 152,4 mm/ Moc napędu przy 1500 obr/min | Prędkość bazowa 7,5 kW/ Moment obrotowy 47,7 Nm/ Zakres prędkości (w przyrostach | obr./min) z napędem pasowym i zintegrowaną anteną 60-6000/ Skok, maks. 603,3 mm/ Prędkość przesuwu maks. 38 obr/min/ Konik hydrauliczny z enkoderem sprzężenia zwrotnego/ Prędkość przesuwu maks. 7,6 m/min/ Podłączone obciążenia/ Wymiary maszyny: Długość (z konikiem) 2758,5 mm/ Długość (z przeciwwrzecionem) 3008,7 mm/ Długość z opcjonalnym przenośnikiem wiórów 3844,3 mm/ Głębokość 1943,1 mm/ Wysokość 1905 mm/ Masa (w przybliżeniu) 5552 kg

    *Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
