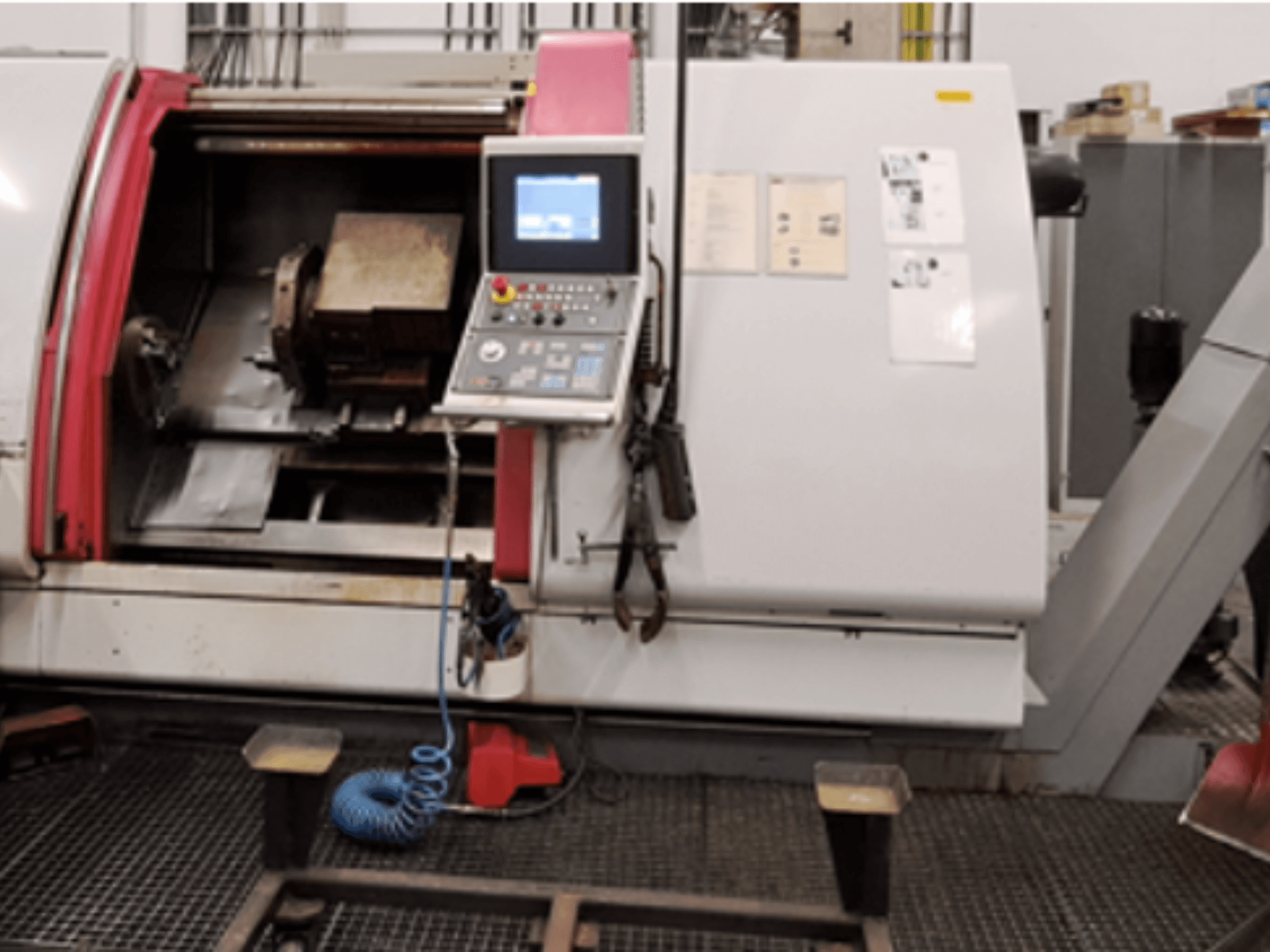

Gildemeister - CTX 500 S2DE-TUR-GIL-2000-00002

- Maks. promień obrotu nad łożem / suwakiem: 680 mm / 670 mm

- Maks. średnica obracania nad suwakiem czołowym: 455 mm

- Maks. długość toczenia: 1097 mm / 2097 mm

- Kołnierz głowicy wrzeciona: 220 mm (rozmiar 220h5)

- Otwór wrzeciona: 107 mm

- Średnica przednia łożyska wrzeciona: 140 mm

- Maks. średnica uchwytu: 315 mm / 400 mm

- Stożek trzpienia konika: MK 5 / MK 6

- Średnica trzpienia konika: 120 mm

- Skok trzpienia konika: 120 mm

- System narzędziowy: rewolwer tarczowy

- Liczba zestawów suwnic: 1

- Liczba suwnic czołowych: 1

- Skok wzdłużny: 1097 mm / 2097 mm

- Skok suwaka czołowego: 320 mm

- Maks. moment obrotowy: 650 Nm / 2000 Nm

- Siła posuwu (wzdłużny / poprzeczny): 15 000 N / 8 000 N

- Posuw szybki (wzdłużny / poprzeczny): 30 m/min / 24 m/min

- Zakres prędkości posuwu: 0,5–5000 mm/min

- Typ silnika napędu głównego: B3

- Silnik napędu posuwu w płaszczyźnie X: Siemens 1FK6063-6AF71-1AH0 (1,9 kW, 3000 obr./min, IP64)

- Silnik napędu posuwu wzdłużnego w osi Z: Siemens 1FK6101-8AF71-1AG0 (4,9 kW, 3000 obr./min, IP64)

- Silnik układu smarowania: Vögele 113.50.000701C (0,13 kW, 2200 obr./min, IP44)

- Silnik hydrauliczny: 2,2 kW, 1450 obr./min, IP54

- Obciążenie przyłączone / zapotrzebowanie mocy: 58 kVA

- Napięcie: 400 V

- Częstotliwość: 50 Hz

- Prąd: 85 A

- Znamionowa wartość bezpiecznika: 100 A

- Napięcie sterujące: 230 V AC / 24 V DC

- Wymagana powierzchnia: 8,41 m x 4,3 m x 2,41 m (5607/6657 x 3285 x 2405 mm)

- Masa maszyny: 8700 kg / 10000 kg

- Wyposażenie dodatkowe: przenośnik wiórów z pojemnikiem na wióry, układ chłodzenia, filtr spalin (IFM)
