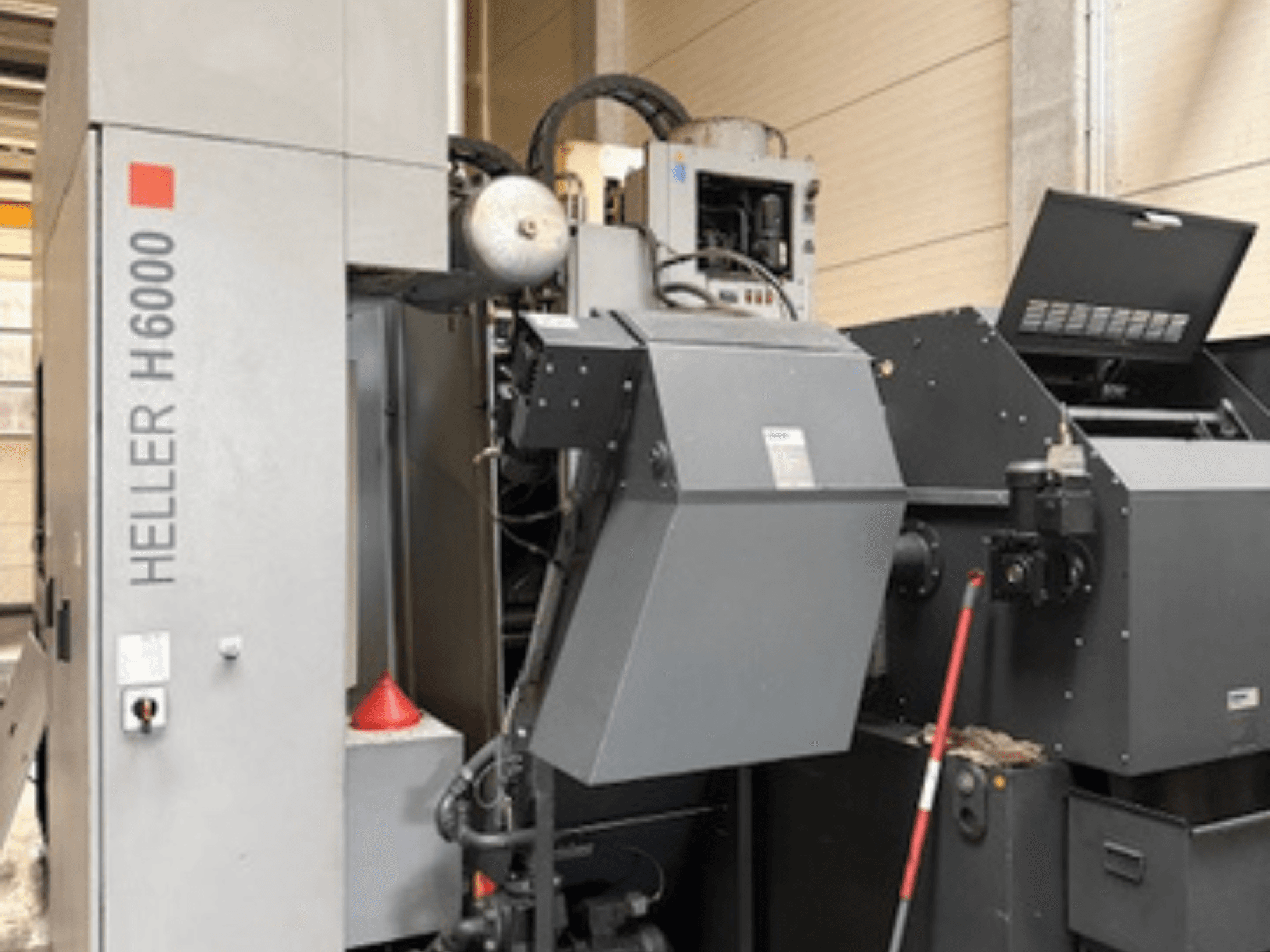

HELLER - H6000DE-MIL-HEL-2011-00005

- Godziny pracy (Betriebsstunden): 77 128 h

- Efektywny czas pracy (Nutzlaufzeit): 57 997 h

- Jednostka sterująca: SIEMENS 840D solution line

- Skok osi X: 1 000 mm

- Skok osi Y: 1 000 mm

- Skok osi Z: 1 000 mm

- Prędkość szybkiego przesuwu: 50 000 mm/min

- Prędkość posuwu: 1–50 000 mm/min

- Przyspieszenie: 5 m/s²

- Maksymalna dopuszczalna masa mocowania: 1 000 kg (1 400 kg)

- Czas wymiany palety: 13 s

- Zmieniacz palet: 2 gniazda na palety

- Wymiary palety: 630 x 630 mm (2 sztuki w maszynie podstawowej + 1 dodatkowa paleta)

- Średnica obrabianego elementu: 900 mm (1 290 mm)

- Wysokość obrabianego elementu: 1 200 mm

- Jednostka robocza: PC 100 PowerCutting

- Zakres prędkości obrotowej: 8 000 obr./min

- Maks. moc napędu (S6-40%): 43 kW

- Maks. moment obrotowy (S6-40%): 822 Nm

- Stół roboczy: stół obrotowy sterowany numerycznie (NC), indeksowanie 360 000 x 0,001°

- Stacja ustawiania obrabianego elementu: paleta obracana ręcznie o 4 x 90°

- Mocowanie obrabianego elementu: mechaniczne (z 5-pozycyjnym interfejsem nośnym, ciśnienie hydrauliczne 60 bar)

- Stożek narzędziowy: HSK 100 A (DIN 69 893)

- Magazyn narzędzi: magazyn łańcuchowy z 50 gniazdami

- Maks. średnica narzędzia (przy wszystkich zajętych gniazdach): 112 mm

- Maks. średnica narzędzia (przy sąsiednich wolnych gniazdach): 280 mm

- Maks. długość narzędzia: 600 mm

- Minimalny czas między obróbką kolejnych elementów (t2,3 zgodnie z VDI 2852): 4,2 s

- Zarządzanie chłodziwem i wiórami: przenośnik wiórów z taśmą zgarniającą KNOLL do obróbki na mokro, system oczyszczania chłodziwa z filtrem taśmowym KNOLL KF 400 (wewnętrzne zasilanie chłodziwem 70 bar / IKZ), płukanie obszaru roboczego, wyciąganie tacy ociekowej, urządzenie do przedmuchiwania okien

- Monitorowanie narzędzi i akcesoria: Szybka kontrola pęknięcia wiertła, urządzenie do czyszczenia trzpieni narzędzi z magazynem łańcuchowym, zintegrowane z procesem monitorowanie narzędzi + monitorowanie ochrony przed kolizjami, przenośny panel sterowania (Bedienhandgerät) z interfejsem

- Parametry elektryczne: 400 V, 50 Hz, prąd znamionowy 87 A
