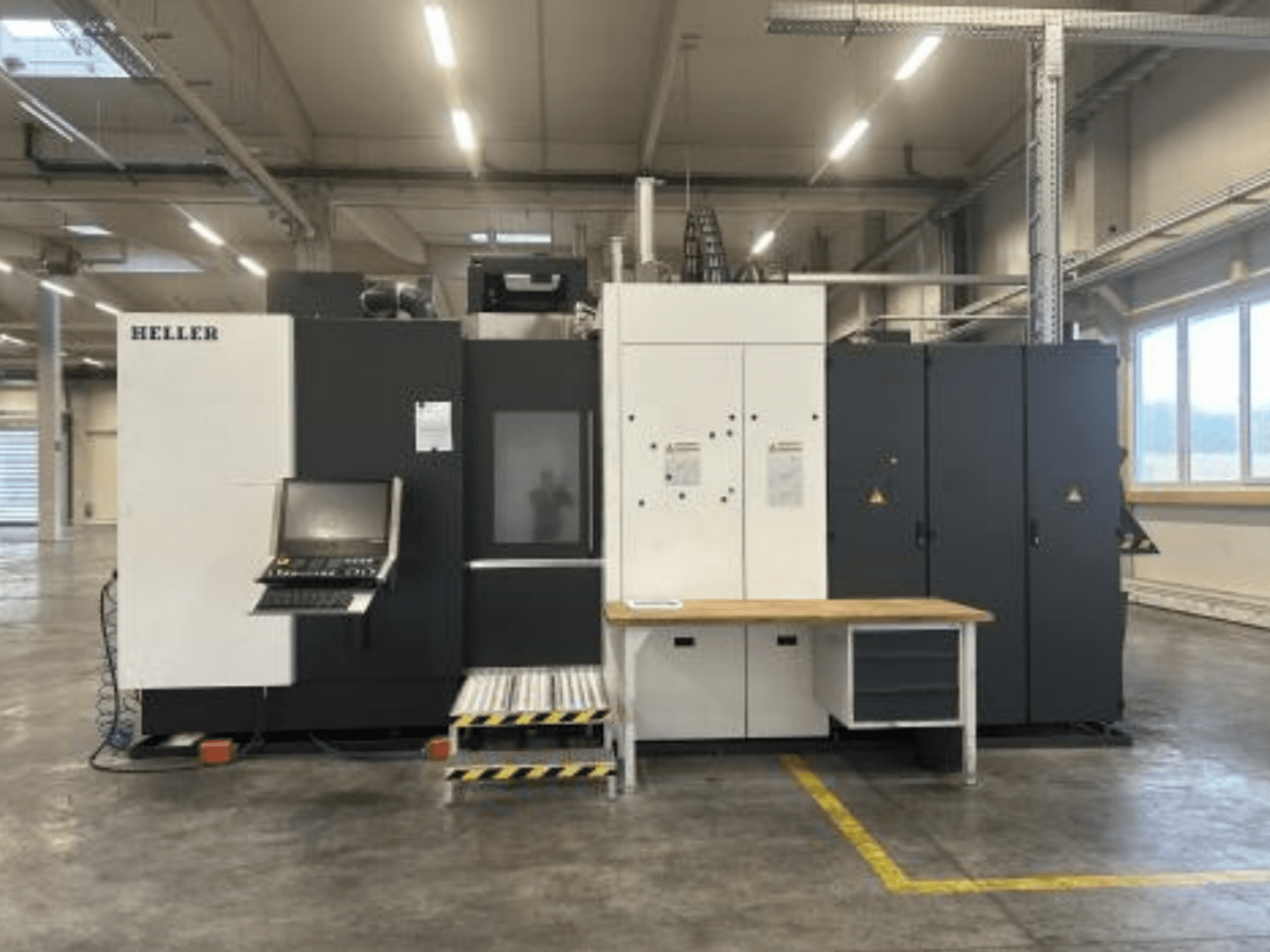

To 4-osiowe poziome centrum obróbcze HELLER H5000 zostało wyprodukowane w 2021 roku. Charakteryzuje się zakresem roboczym wynoszącym 800 mm we wszystkich osiach oraz maksymalną średnicą obrabianego elementu wynoszącą 900 mm. Maszyna jest wyposażona w uchwyt narzędziowy typu HSK-A 100 oraz magazyn narzędzi o pojemności 100 miejsc. Jeśli poszukują Państwo rozwiązań zapewniających wysoką jakość obróbki, warto rozważyć zakup oferowanej przez nas maszyny HELLER H5000. Prosimy o kontakt w celu uzyskania dalszych informacji.
Informacje o maszynie
- marka: HELLER
- rok: 2021
- MODEL: H5000
- godziny produkcji: 15000
- zastosowanie: Frezowanie
- Lokalizacja: Austria
- rodzaj maszyny: Poziome centrum obróbcze
- Marka sterowania: SIEMENS
Dane techniczne - HELLER H5000
Układ sterowania
- Model sterowania: SIEMENS
- Model sterowania: SINUMERIK 840D sl
Ruch osi
- Liczba osi: 4
- Przesuw osi X: 800 mm
- Przesuw osi Y: 800 mm
- Przesuw osi Z: 800 mm
Dane techniczne
- Prędkość obrotowa wrzeciona: 10000 RPM
- Stożek wrzeciona: HSK 100
- Liczba stacji narzędziowych: 100
Informacje dodatkowe
- Liczba maszyn: 2 sztuki
- Jednostka sterująca: Siemens SINUMERIK 840D solution line z 24-calowym panelem sterowania głównym z funkcją multitouch oraz interfejsem operacyjnym HELLER
- Zakres roboczy (osie X/Y/Z): 800 / 800 / 800 mm
- Pakiet napędów: pakiet POWER (standardowe napędy na osiach X/Y/Z)
- Prędkość posuwu szybkiego (osie X/Y/Z): 50 m/min
- Przyspieszenie (osie X/Y/Z): 5 m/s²
- Siła posuwu w osiach X i Y (ED S3 -40%): 15 000 N
- Siła posuwu osi Z (ED S3 -40%): 20 000 N
- Serwomotory osi posuwu: enkodery inkrementalne
- Tolerancja pozycjonowania osi liniowych (Tp): 0,005 mm
- Jednostka robocza: jednostka tnąca PC 100 i Power (10 000 obr./min, 45 kW, 360 Nm)
- Stożek narzędziowy: HSK-A 100 zgodnie z normą DIN 69 893
- Magazyn narzędzi: 100 miejsc, typu łańcuchowego (HSK-A 100) z terminalem operatorskim Comfort na stanowisku ustawiania narzędzi
- Kontrola pęknięcia narzędzia: system szybkiego wykrywania pęknięcia wiertła
- Monitorowanie kolizji: system monitorowania minimalizacji uszkodzeń
- Stół obrotowy NC (oś B): indeksowanie 360 000 × 0,001 stopnia, 25 obr./min, dokładność 8 sekund kątowych, maks. moment styczny 12 000 Nm, maks. moment przechylający 18 000 Nm
- Transformacja płaszczyzny: CYKL 800
- Stacja ustawiania obrabianego elementu: ręczna rotacja o 4 x 90 stopni
- Interfejs mocowania obrabianego elementu: 5-kierunkowy interfejs pneumatyczny, ciśnienie hydrauliczne 200 bar, technologia proporcjonalna
- Palety: 2 palety specjalne w maszynie podstawowej (rysunek HELLER AP.205705) z rozstawem otworów zgodnym z normą DIN
- Wymiary palety: 630 × 630 mm
- Maks. średnica obrabianego elementu: 900 mm
- Maks. wysokość przedmiotu obrabianego: 1 000 mm
- Maks. siła mocowania (paleta 1): 1 000 kg (jednostronnie) / 1 400 kg (dwustronnie)
- Czas wymiany palety: 13 s (bez mocowania hydraulicznego) / 13,5 s (z mocowaniem hydraulicznym)
- Przenośnik chłodziwa i wiórów: przenośnik taśmowy ze zgarniaczem do obróbki na mokro
- Układy chłodzenia: precyzyjna wodno-powietrzna chłodziarka (sprężarka) do bezpośredniego napędu osi A i B, wrzeciona oraz szafy sterowniczej; jednostka regulacji temperatury chłodziwa
- Odciąganie mgły: system odciągania emulsji
- Podłączenie elektryczne: 3~ 400 V / 50 Hz, prąd znamionowy 65 A, obciążalność zwarciowa 9 kA
- Całkowita moc przyłączeniowa: ok. 37 kVA (maszyna) + ok. 14 kVA (agregat chłodniczy VRF)
- Ciśnienie zasilania sprężonym powietrzem: 5–6 bar
- Dopuszczalna temperatura otoczenia: 10–45 °C
- Przetwarzany materiał: aluminium (wyłącznie)
- Liczba godzin pracy: ok. 12 000–15 000 godzin (do potwierdzenia)
- Stan eksploatacyjny: obecnie zainstalowana/na miejscu i włączona
Opcjonalne wyposażenie maszyny:
- Specjalne mocowanie: głowice wielowrzecionowe (rysunek HELLER 00.882914 MAGNA)
- Pomiar narzędzi: sonda radiowa RENISHAW RMP 60 z odbiornikiem i cyklami pomiarowymi HELLER
- Urządzenie do filtracji chłodziwa: próżniowy filtr obrotowy KNOLL VRF 250 z wewnętrznym zasilaniem chłodziwem pod wysokim ciśnieniem (IKZ) 50 barów, płukaniem obszaru roboczego, pojemnością zbiornika 1 200 l
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
** Standardowy zakres dostawy obejmuje wyłącznie maszynę bazową. Akcesoria i urządzenia peryferyjne są wyraźnie potwierdzane dopiero w trakcie procesu zakupu, na podstawie wiążących uzgodnień.
