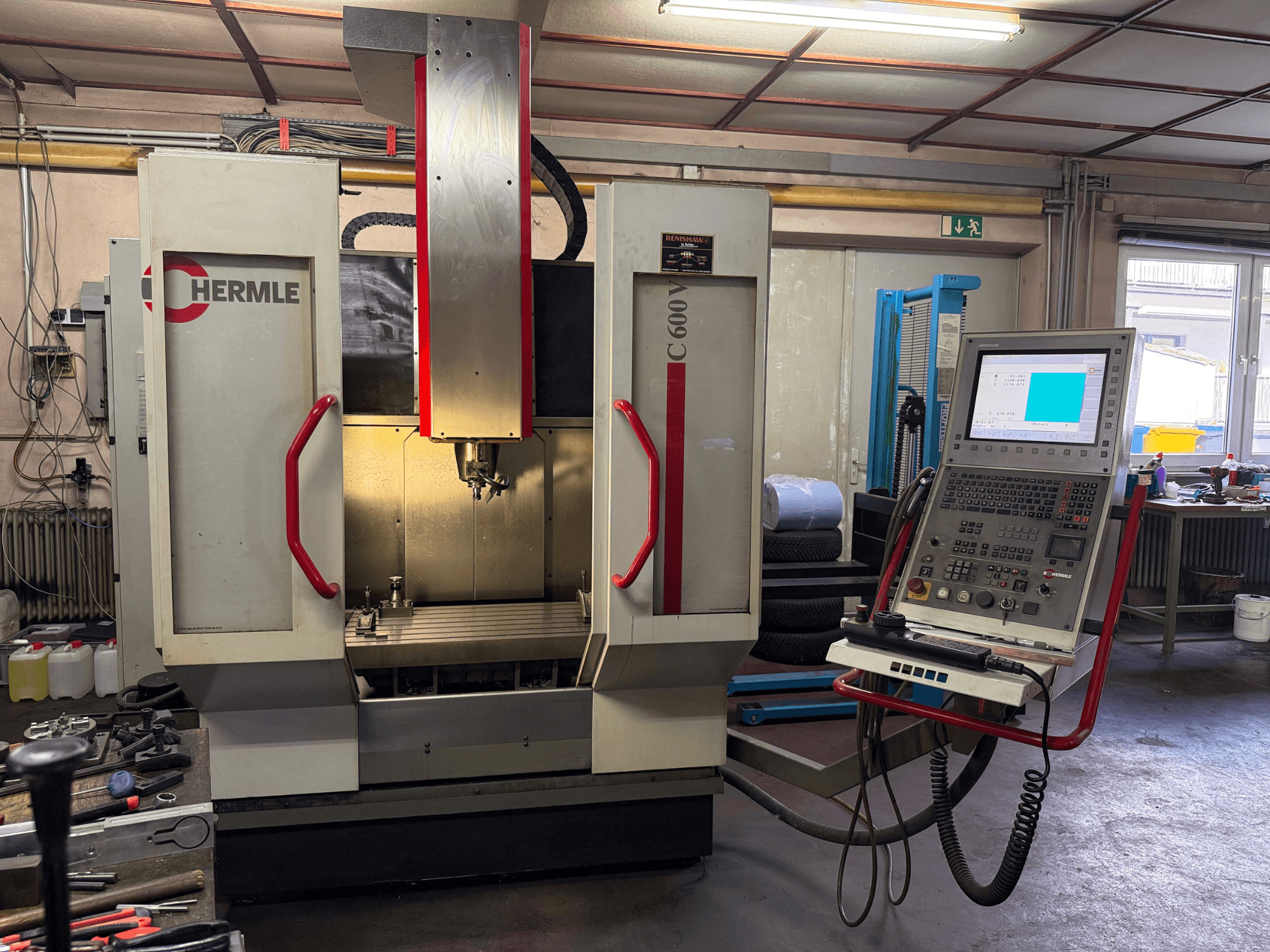

HERMLE - C600VDE-MIL-HER-2001-00005

• Godziny pracy wrzeciona: 7,000 h

• Konstrukcja maszyny: Zmodyfikowana konstrukcja bramowa

• Sterowanie CNC: Heidenhain iTNC 530 z 15-calowym kolorowym ekranem TFT

  • Elastyczne programowanie konturów

  • 6 GB pamięci programu części

  • Czas przetwarzania bloku 0,5 ms

  • Praca równoległa z grafiką

  • Nacinanie gwintów (gwintowanie sztywne; bez uchwytu kompensacyjnego)

  • Monitorowanie żywotności narzędzia

  • Interfejs Ethernet

• Napędy posuwu

  • Siła posuwu: 6,000 N

  • Szybki przesuw: 35 m/min

  • Przyspieszenie: 5 m/s²

  • Średnica/skok śruby podającej (X/Y/Z): 40 / 20 mm

• System pomiarowy: Skale bezpośrednie, rozdzielczość 0,0001 mm

• Tolerancja położenia (Tp, VDI/DGQ 3441): 0,008 mm (X/Y/Z)

• Wrzeciono główne

  • Moment obrotowy (100% / 40% ED): 87 / 130 Nm

  • Stożek: SK40 (podobny do DIN 2079), dla uchwytów narzędziowych wg DIN 69871 A

• Sztywny stół mocujący

  • Powierzchnia stołu: 800 x 465 mm

  • Maks. obciążenie: 1000 kg

  • Rowki teowe: 7 rowków, rozmiar 14 mm H12, rozstaw 63 mm

  • Szczelina prowadząca (4. od tyłu): 14 mm H7

• Zmieniacz narzędzi

  • Pozycje magazynka: 30

  • Maksymalna średnica narzędzia: 80 mm (125 mm z wolnymi sąsiednimi pozycjami)

  • Maks. długość narzędzia: 250 mm

  • Maks. obciążenie magazynka: 120 kg

  • Chip-to-chip (VDI 2852): 5.5 s

• System chłodzenia

  • Wysuwany pojemnik na wióry i dostępny ekran wiórów

  • Zbiornik: 200 l

  • Natężenie przepływu: 40 l/min przy 3 barach

• Narzędzia

  • Podłączone obciążenie: 400 V / 50 Hz

  • Pobór mocy: 22/35 kVA

  • Sprężone powietrze: 6 bar

• Inne funkcje

  • Elektryczna kompensacja rozszerzalności cieplnej

Wyposażenie dodatkowe

• Elektroniczny moduł sterowania ręcznego (pokrętło)

• System sondy pomiarowej SK40

• Urządzenie przedmuchujące

• Pistolet do przepłukiwania wiórów
