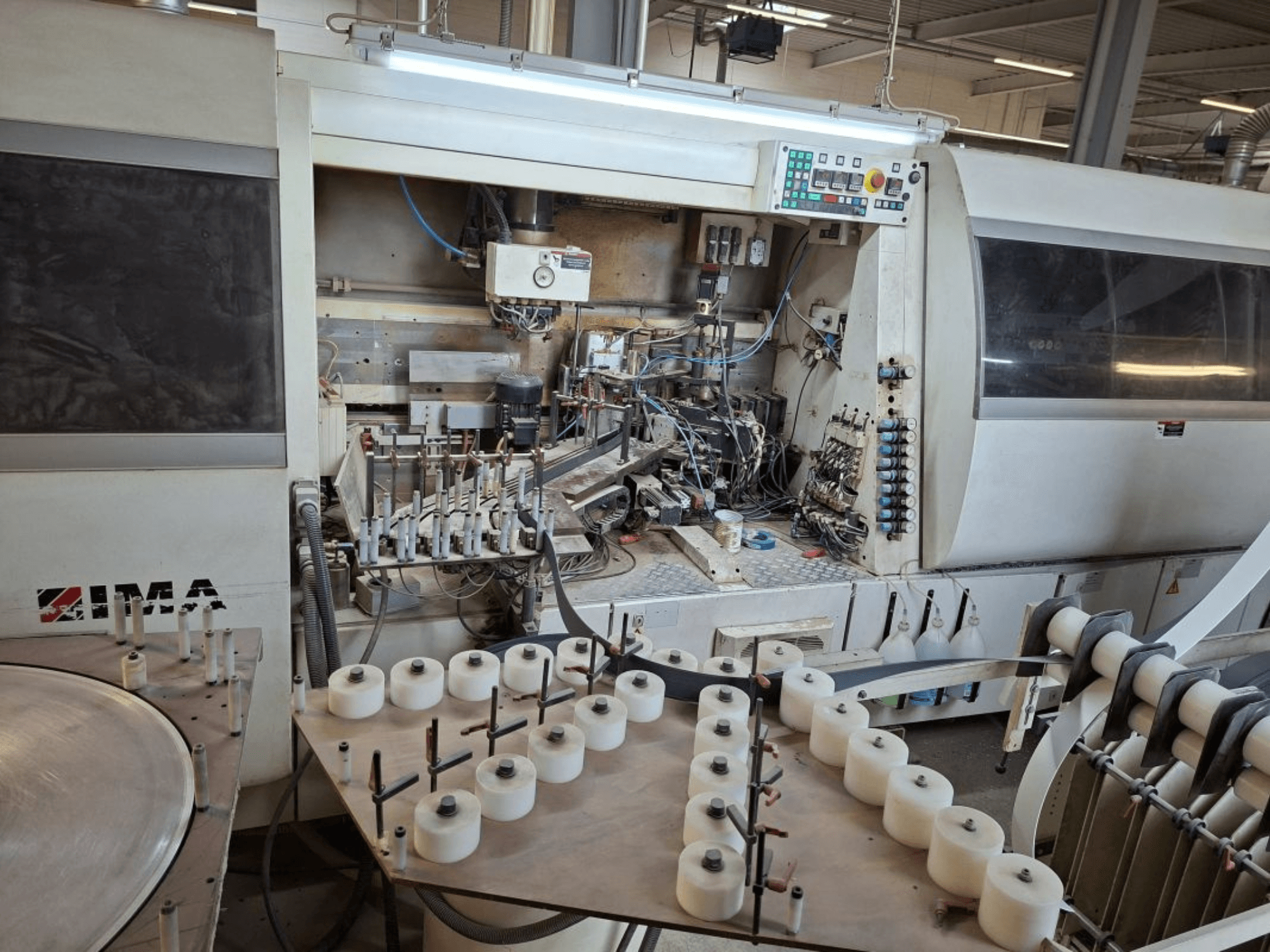

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Przedmiot obrabiany (płyta wiórowa/MDF)

• Długość przedmiotu obrabianego: 250-2800 mm

• Szerokość obrabianego elementu: 115-1300 mm

• Grubość obrabianego elementu: od 8 mm (tylko format) do 40 mm

• Najmniejszy obrabiany element: 144 × 250 × 8 mm

• Największy obrabiany przedmiot: 2800 × 1300 × 38 mm

• Waga obrabianego przedmiotu: maks. 50 kg

• Kształt przedmiotu obrabianego: prostokątny

• Materiał powierzchni: powłoka bezpośrednia (melamina), papier, folia, fornir

• Zwis materiału powłoki po bokach: 10 mm

Obrabiany przedmiot (panel o strukturze plastra miodu; min. długość podawania 300 mm)

• Grubość powłoki: 3,0 / 4,0 / 8,0 mm

• Naddatek na obróbkę: grubość krawędzi

• Długość przedmiotu obrabianego: 300-2800 mm

• Szerokość obrabianego elementu: 300-1300 mm

• Grubość obrabianego przedmiotu: 15-100 mm (z krawędzią nośną 3 mm tylko jako podwójny panel)

• Najmniejszy obrabiany element: 300 × 300 × 15 mm

• Największy obrabiany przedmiot: 2800 × 1300 × 100 mm

Obrabiany przedmiot (panel ramowy; min. długość posuwu 300 mm)

• Grubość pokrywy: 8,0 mm

• Naddatek na obróbkę: 5,0 mm

• Materiał ramy: płyta wiórowa ułożona pionowo (zmniejszony posuw)

• Długość obrabianego elementu: 300-2800 mm

• Szerokość obrabianego elementu: 300-1300 mm

• Grubość obrabianego elementu: maks. 50 mm

Materiał i profile krawędzi

• Krawędzie papierowe i plastikowe: 0,3-3,0 mm

• Krawędzie forniru: 0,5-1,3 mm

• Krawędź nośna: 3,0 mm

• Wysokość krawędzi: 19-104 mm (krawędź nośna 97 × 3 mm tylko dla paneli podwójnych)

• Maksymalny zwis górnej krawędzi: 2 mm

• Profile krawędzi:

  • Krawędź papierowa: ok. 0,4 mm, faza 15°

  • Krawędź plastikowa: 3,0 mm, promień 3 mm

• Z nożem tnącym serwo (2 sekcje klejenia):

  • Maks. przekrój krawędzi: 200 mm² (plastik), 135 mm² (fornir)

Dane maszyny

• Stały odstęp przedmiotu obrabianego od przenośnika łańcuchowego: 38 mm (w tym grubość krawędzi 0,3-3,0 mm)

• Szerokość przelotowa (z prześwitem 38 mm): min. 115 mm

• Długość przedmiotu obrabianego w kierunku posuwu: min. 150 mm

• Wysokość podstawy (górna krawędź przenośnika łańcuchowego): 960 mm

• Prędkość posuwu: 6-30 m/min, sterowana częstotliwościowo

Jednostki i systemy obróbki

• Jednostki frezujące/profilujące/rooving:

  • 1 × 6,6 kW, 100 Hz, 6000 obr.

  • 1 × 8,0 kW, 100 Hz, 6000 obr/min (podwójny napęd zespołu mocującego)

  • 1 × 4,4 kW, 100 Hz, 6000 obr.

  • 1 × 4,4 kW, 100 Hz, 6000 obr.

  • 1 × 4,4 kW, 100 Hz, 6000 obr.

  • 1 × 8,0 kW, 100 Hz, 6000 obr.

• Aplikator kleju topliwego na 2 kulki kleju

• Grzejnik 300 lg, 2 × 1,5 kW do wstępnego podgrzewania krawędzi przedmiotu obrabianego

• Jednostka klejąca do prostych krawędzi; grubość krawędzi do 3 mm (w zależności od magazynu)

• Automatyczny system topienia PU: Quickmelt

• 2-krotny magazynek na materiał rolkowy (0,3-3,0 mm)

• Nóż serwo do precyzyjnego cięcia krawędzi

• Podawanie krawędzi serwo (w tym dla krawędzi podporowych w formie rolki)

• Nakładanie kleju dla elementów o grubości do 90 mm

• Jednostka tnąca: 2 × 660 W, 200 Hz

• Agregat frezujący: 1 × 1000 W, 400 V, 200 Hz, 12 000 obr.

• Zespół obróbki wielokrotnej: 1 × 660 W, 400 V, 200 Hz, 12 000 obr.

• Jednostka zgarniająca o wielu profilach

• Jednostka frezująca: 1 × 1000 W, 400 V, 200 Hz, 12 000 obr.

• Wielozadaniowa jednostka obróbcza: 1 × 660 W, 400 V, 200 Hz, 12 000 obr.

• Urządzenie do zgarniania wielu profili

• Samobieżna jednostka zgarniająca

• Jednostka polerująca

Wyposażenie dodatkowe

• Nachylony stół rolkowy SFR 1450/2260/15° do pracy wzdłużnej i poprzecznej:

  • Długość obrabianego elementu (posuw ręczny): 300-2800 mm

  • Szerokość obrabianego elementu: 190-1300 mm

  • Grubość obrabianego elementu: 13-60 mm

• System wsuwania serwo x20

• System zatrzymania serwomechanizmu x20
