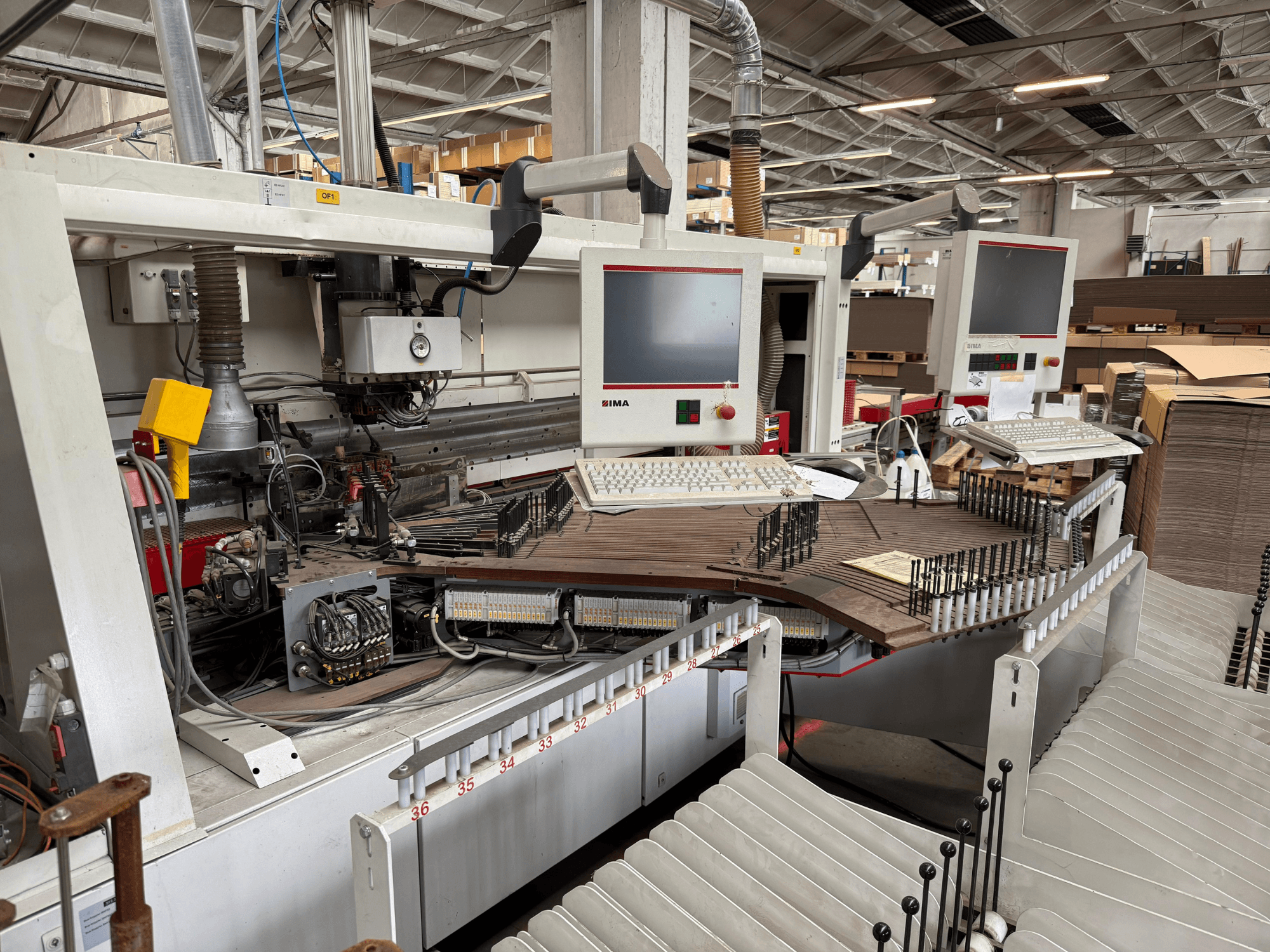

IMA - NOVIMAT I /G80/390/R3DE-EDG-IMA-2013-00001

Dodatkowe informacje

• Moc silnika: 2 x 45 kW, 150 Hz

• Prędkość silnika: 9000 obr.

• Zasilanie: 230 V

• Moc grzewcza: 6 x 500 W

• Zakres regulacji: Pionowo ok. 17 mm, Poziomo ok. 30 mm

• Skok: Maks. 8 mm

• Średnica rolki: Maks. 850 mm

• Wysokość krawędzi: 14 - 65 mm

• Rzut przedmiotu obrabianego: Min. 30 mm + grubość krawędzi, maks. 80 mm łącznie z grubością krawędzi

• Długość elementu obrabianego: Min. 130 mm

• Odstęp między elementami: Min. 300 mm

• Odległość przedmiotu obrabianego: Min. 990 mm

• Grubość przedmiotu obrabianego: Min. 8 mm, Min. 12 mm z kołem kopiującym, Maks. 80 mm

• Projekcja pojedynczego elementu śledzonego: Min. 30 mm

• Podwójne śledzenie Rzut przedmiotu obrabianego: Min. 38 mm dla maks. 4 profili, Maks. 50 mm

• Średnica głowicy tnącej: 125 mm

• Wał silnika: Średnica 30 x 68 mm

• Gwint wewnętrzny: M16, w zależności od silnika, lewy lub prawy

• Przekrój cięcia Moc silnika: 0,20 kW, 200 Hz 400 V, 12000 obr/min dla maks. 195 mm², Opcja: 0,66 kW, Rozszerzenie do maks. 1100 mm²

• Średnica narzędzia: 160 mm / 48 zębów

• Zakres obrotu: 0 i 25 stopni

• Prędkość obrabianego przedmiotu: Maks. 30 m/min dla przekroju krawędzi 3 x 45 mm

• Występ krawędzi: Górna krawędź, maks. 3 mm, dolna krawędź, maks. 2 mm dla prostych krawędzi

• Materiał krawędzi: Krawędź, maks. 4 mm dla drewna i plastiku; aluminium, maks. 3 mm
