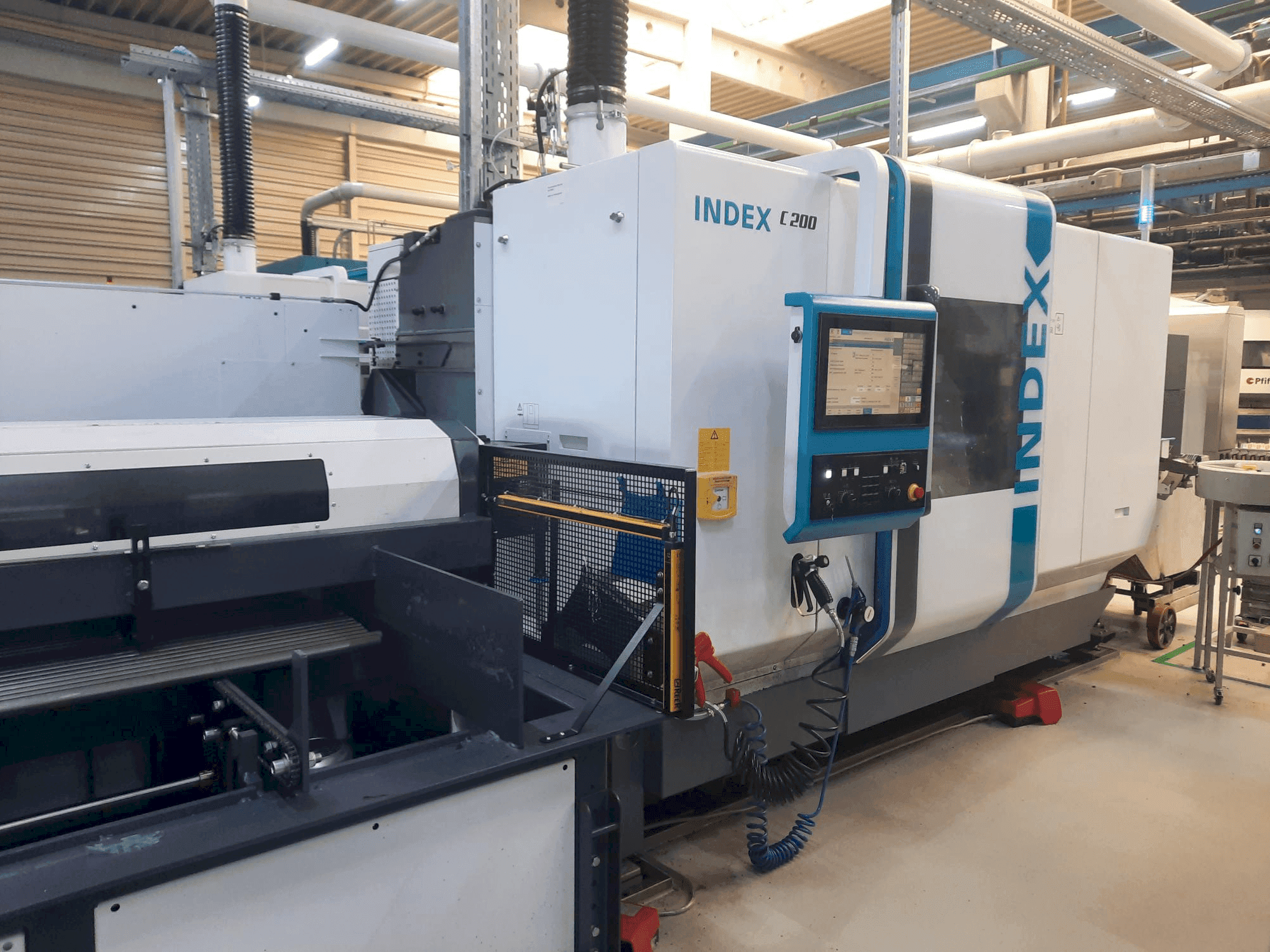

Index - C200DE-TUR-IND-2023-00001

Dodatkowy sprzęt

• - Opcje oprogramowania: OPC UA do połączenia z komputerem nadrzędnym (maks. 200 zmiennych). Cykl ChipMaster do kontroli uszkodzeń chipów.
• - Dane środowiskowe: Poziom hałasu: 73,8 dB(A)

Informacje dodatkowe

Korzyści dla maszyny

• Korzyści techniczne dla maszyn:
  • - System sterowania: oparty na sinumerik 840d solutionline (sl) z napędami sinamics s120. 18. 5" kolorowy wyświetlacz tft z pct-touch (ip65). Interfejs użytkownika siemens w języku niemieckim.
  • - Interfejsy: 4x usb 2. 0 (2 na panelu sterowania, 2 w panelu sterowania). Możliwość pracy w sieci dla transferu danych nc (dyski logiczne).
  • - Bezpieczeństwo: siemens safety-integrated (profisafe).
  • - Mechanika wieży: blokada hydrauliczna, silnik prądu przemiennego z przekładnią czołową. Moc napędu na nośnik narzędzi: 10 kw (25% ed), maks. 8000 obr.
  • - Uchwyt narzędziowy: chwyt cylindryczny d25x48 (din69880) z rowkami w celu zwiększenia dokładności powtarzania. Narzędzia napędzane możliwe w każdej stacji (obracają się tylko w pozycji roboczej).
  • - Jednostka chłodząca: 13 kw dla hydrauliki, wrzecion i szafy sterowniczej. Przyłącze wody chłodzącej (20°c ±2°c, 30 l/min, glikol 25%).
  • - Przenośnik wiórów: przenośnik taśmowy na zawiasach (firmy knoll) ze zbiornikiem o pojemności 180 litrów, wysokość wyładunku 840 mm. Układ chłodzenia smarem: 750-litrowy zbiornik, pompy 8-bar/20-80-bar.
  • - Interfejs ładowarki prętów: kompatybilny z unimag4 (zewnętrzne ładowarki wymagają specjalnej pokrywy). Maksymalna długość pręta: 1035 mm (praca z krótkim prętem). Podbieracz bramowy: chwytak pneumatyczny (Ø 10-90 mm, maks. 3,5 kg). Przenośnik taśmowy z przełącznikiem części gotowych/pozostałych.

Informacje dodatkowe

• - Jednostka sterująca Napięcie robocze: 400 V Napięcie sterowania: 24V DC Częstotliwość: 50Hz Moc znamionowa: 54kW Podłączone obciążenie: 65kVA Prąd znamionowy: 94A Maks. bezpiecznik rezerwowy: 100A Napęd główny Wrzeciono główne i przeciwwrzeciono Mocowanie głowicy wrzeciona: OD 140 mm, ID 85 mm Średnica łożyska przedniego: 110 mm Moment obrotowy maks. (100%/40%): 125/170 Nm Ciśnienie zaciskowe min./max.: 8/80 barów Ciśnienie w obszarze tłoka: 57 cm² Naprężenie powierzchni tłoka: 57cm² Maksymalna siła ściskająca: 45600 N Siła rozciągająca maks.: 45600 N Oś C: Napęd: Silnik wału drążonego wrzeciona; system pomiaru kąta bezpośrednio na wrzecionie Rozrzut pozycji (VDI/DGQ 3441): Psmax = 0,01 st. Głowica rewolwerowa Nośnik narzędzi 1 Ścieżka robocza osi X: 110 mm Szybki przesuw w osi X: 30m/min Przyspieszenie w osi X: 9m/s² Siła posuwu w osi X: 5000N Ścieżka robocza osi Z: 320mm Szybki przesuw w osi Z: 50m/min Przyspieszenie osi Z: 9m/s² Siła posuwu w osi Z: 5000N Ścieżka robocza osi Y: 100mm Szybki przesuw w osi Y: 15m/min Przyspieszenie osi Y: 9m/s² Siła posuwu w osi Y: 5000N Stacje: 14 z uchwytem cylindrycznym D25x48 Nośnik narzędzi 2 Ścieżka robocza osi X: 110mm Szybki przesuw w osi X: 30m/min Przyspieszenie w osi X: 9m/s² Siła posuwu w osi X: 5000N Ścieżka robocza osi Z: 550mm Szybki przesuw w osi Z: 50m/min Przyspieszenie osi Z: 9m/s² Siła posuwu w osi Z: 5000N Ścieżka robocza osi Y: 100mm Szybki przesuw w osi Y: 15m/min Przyspieszenie osi Y: 9m/s² Siła posuwu w osi Y: 5000N Stacje: 14 z uchwytem cylindrycznym D25x48 Nośnik narzędzi 3 Ścieżka robocza osi X: 180mm Szybki przesuw w osi X: 30m/min Przyspieszenie w osi X: 9m/s² Siła posuwu w osi X: 5000N Stacje: 14 z uchwytem cylindrycznym D25x48
