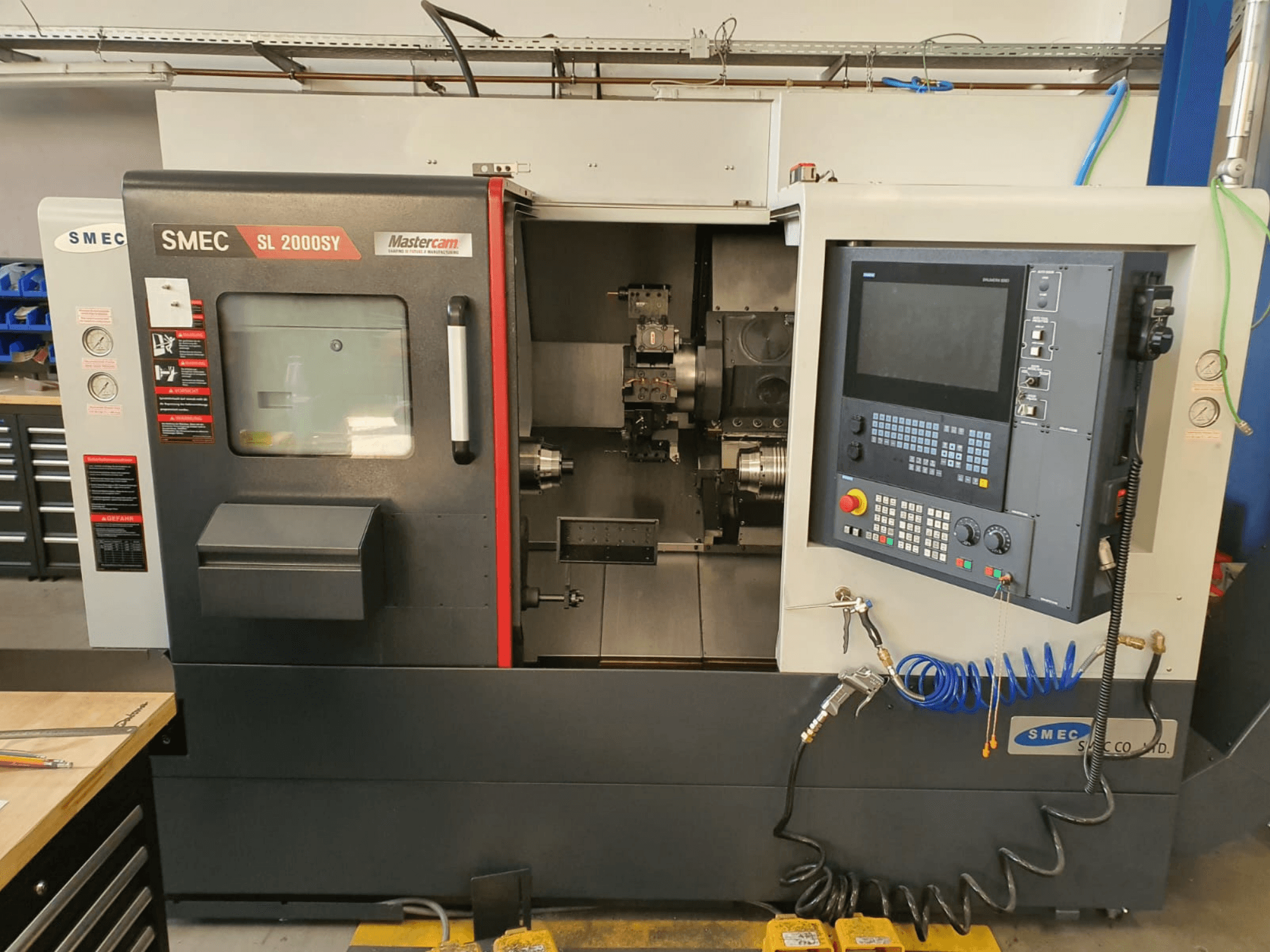

SMEC - SL2000SYDE-TUR-SME-2022-00002

- Sterowanie: Siemens SINUMERIK 828D z OPERATE + PPU290 (ekran dotykowy)

- Promień obrotu nad łożem: 650 mm

- Promień obrotu nad suwakiem poprzecznym: 540 mm

- Maks. średnica toczenia: 395 mm

- Maksymalna długość obrabianego elementu: 450 mm

- Skok osi Y: 105 mm (±52,5 mm)

- Skok osi B: 580 mm

- Średnica uchwytu wrzeciona głównego: 210 mm (8")

- Norma końcówki wrzeciona głównego: A2-6

- Średnica wewnętrzna łożyska wrzeciona głównego: 110 mm

- Maksymalna średnica pręta dla wrzeciona głównego: 67 mm

- Średnica otworu wrzeciona głównego: 76 mm

- Moc napędu wrzeciona głównego: 18,5 / 11 kW

- Maksymalny moment obrotowy wrzeciona głównego: 209,5 Nm

- Średnica uchwytu wrzeciona pomocniczego: 152 mm (6")

- Norma końcówki wrzeciona pomocniczego: A2-5

- Średnica wewnętrzna łożyska wrzeciona pomocniczego: 90 mm

- Maksymalna średnica pręta dla wrzeciona pomocniczego: 36 mm

- Średnica otworu wrzeciona pomocniczego: 45 mm

- Średnica otworu wrzeciona pomocniczego: 45 mm

- Moc napędu wrzeciona pomocniczego: 9 / 5,5 kW

- Maksymalny moment obrotowy wrzeciona pomocniczego: 51,9 Nm

- Maksymalna prędkość obrotowa wrzeciona pomocniczego: 6 000 obr./min

- Pojemność rewolweru narzędziowego: 12 stanowisk (indeksowanie 24-pozycyjne)

- Typ uchwytu narzędziowego: BMT55

- Moc napędu narzędzia napędzanego: 5,5 / 3,7 kW

- Maksymalna prędkość narzędzia napędzanego: 5 000 obr./min

- Maksymalny moment obrotowy narzędzia napędzanego: 35 Nm

- Przekrój poprzeczny narzędzia stacjonarnego: 25 x 25 mm

- Przekrój uchwytu wiertła: Ø40 mm

- Czas indeksowania między pozycjami: 0,2 s

- Posuw szybki w osi X: 18 m/min

- Posuw szybki w osi Z: 30 m/min

- Posuw szybki w osi B: 24 m/min

- Szybki posuw w osi Y: 12 m/min

- Kąt nachylenia stołu: 30 stopni

- Pojemność zbiornika układu chłodzenia: ciśnienie 10 barów, pompa o mocy 2,2 kW

- Pojemność zbiornika hydraulicznego: ok. 14 l (ciśnienie maksymalne 35 barów)

- Napięcie / podłączenie elektryczne: 400 V, 50 kVA

- Przyłącze pneumatyczne: 6 bar

- Masa własna przenośnika wiórów: ok. 1 000 kg

- Masa netto transformatora: ok. 300 kg

- Dodatkowe wyposażenie w zestawie: zestaw uchwytów narzędziowych WTO, uchwyty mocujące SAMCHULLY z 3 szczękami (główny 8", pomocniczy 6"), przenośnik wiórów (wyładunek boczny), skimmer olejowy z taśmą bezkońcową, ramię automatycznego ustawiania narzędzi, chwytak i wyrzutnik detali, interfejs podajnika prętów
