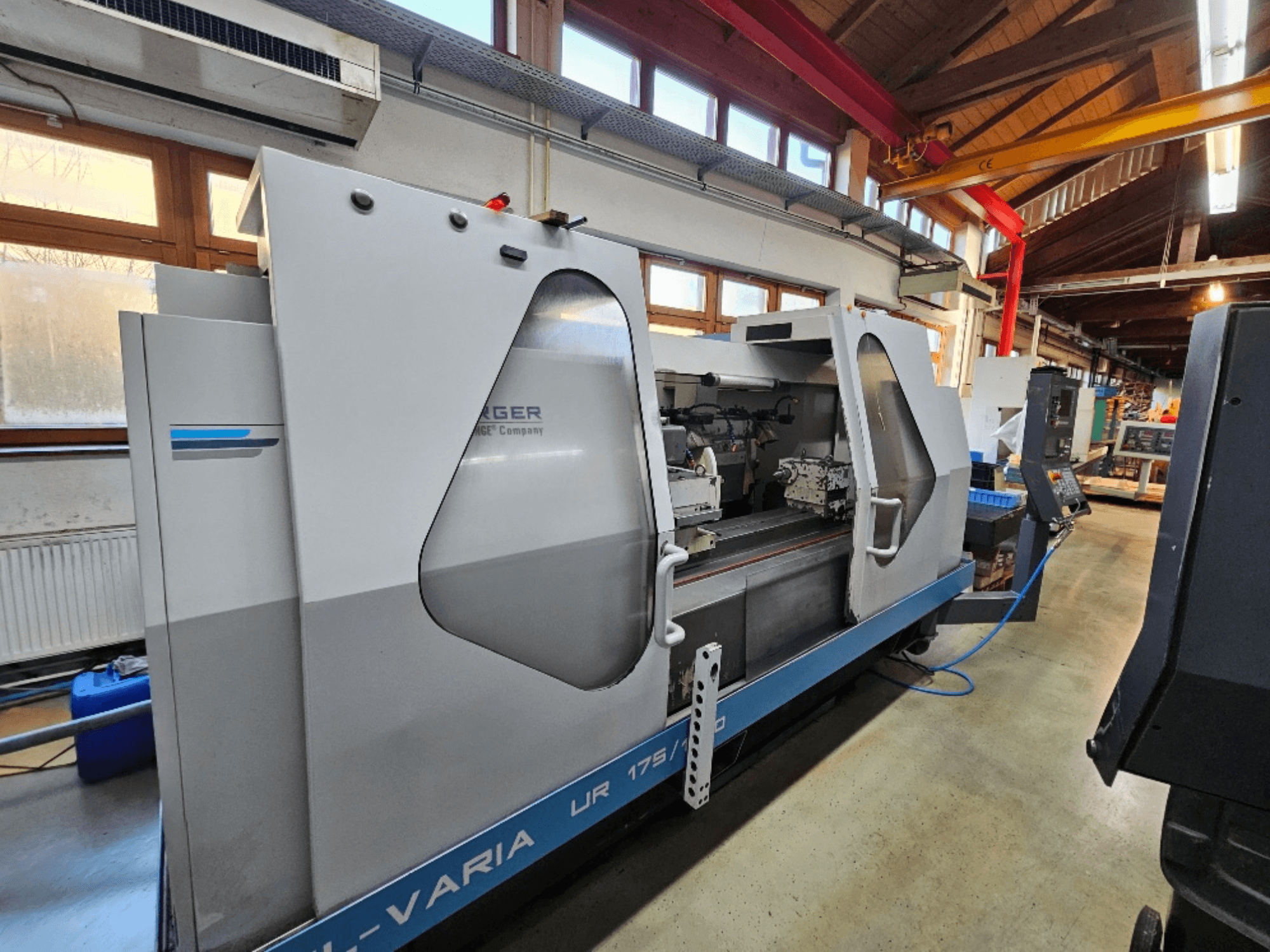

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Pojemność: Wysokość środka 175 mm; między środkami 1000 mm

• Konfiguracja: Wewnętrzne urządzenie szlifierskie; uchylna głowica szlifierska w osi B

Głowica szlifierska i oś B

• Dostępne głowice szlifierskie: R, RS, UR

• Obrót głowicy R: +30°

• Głowice RS/UR, indeksowanie części obrotowych:

  • Indeksowanie ręczne: 180° do -190°, co 2,5°

  • Indeksowanie automatyczne: od 180° do -90° (lub -30°), co 2,5°

• Oś B (głowice RS/UR): obrót +180° do -190° (niektóre warianty ograniczone do około +30°); rozdzielczość 0,1"

Głowica robocza

• Standardowa głowica robocza (oś C): obrót od -30° do +120°

  • Prędkość obrotowa wrzeciona: do 600 obr/min (bezstopniowo)

  • Stożek montażowy: MK5; tuleja redukcyjna MK5/MK4

  • Kołnierz adaptera: MK5 / DIN 55027 rozmiar 5

  • Moment obrotowy: 160 Nm

  • Maks. obrabiany przedmiot między centrami: 150 kg

• Głowica robocza z obrotowym wrzecionem:

  • Obrót w osi C: -30° do +120°

  • Prędkość obrotowa wrzeciona: 5-500 obr/min (bezstopniowo)

  • Stożek montażowy: MK5

  • Moment obrotowy: 320 Nm (wraz z urządzeniem mocującym)

  • Maksymalny ciężar przedmiotu obrabianego między centrami: 220 kg

Konik

• Stożek: MK4

• Skok pinoli: 50 mm

• Mikroregulacja (opcja): ±150 µm (±0,006 in)

Ściernice i szlifowanie wewnętrzne

• Głowica UR:

  • Lewa ściernica maks: 400 × 63 mm

  • Prawa ściernica maks. (opcja): 400 × 50 mm

  • Maksymalna prędkość obwodowa: 32 m/s

• Głowica R:

  • Koło maks: 500 × 100 mm

  • Maks. prędkość obwodowa: 32 m/s z silnikiem 7,5 kW; 45 m/s z silnikiem 9,2 kW

• Głowica RS:

  • Koło maks: 500 × 80 mm

  • Maks. prędkość obwodowa: 32 m/s z silnikiem 7,5 kW; 45 m/s z silnikiem 9,2 kW

• Szlifowanie wewnętrzne (opcja/urządzenie w tej maszynie):

  • Otwór montażowy dla wysokowydajnych wrzecion (HJN): 80 mm

  • Otwór montażowy dla wrzecion wysokiej częstotliwości (MFV): 120 mm

Osie i stoły

• Oś Z (dolny stół):

  • Maks. prędkość: 15 m/min

  • Rozdzielczość: 0,1 µm

  • Przesuw (wersja 1000 mm między środkami): 1150 mm

• Zakres obrotu górnego stołu (1000 mm między środkami): 0 do +9°

• Oś X (suwak szlifierski):

  • Maks. skok: 320 mm

  • Maks. prędkość: 7,5 m/min

  • Rozdzielczość: 0,1 µm

Silniki napędowe

• Suwak osi X: 0,94 kW (2000 min-¹)

• Stół osi Z: 0,94 kW (2000 min-¹)

• Indeksowanie / oś B: 0,63 kW (3000 min-¹)

• Wrzeciono szlifierskie UR: 4,4 kW @ 50 Hz (3000 min-¹) / 5,2 kW @ 60 Hz (3600 min-¹)

• Wrzeciono szlifierskie R/RS (wersja 7,5 kW): 7,5 kW @ 50 Hz (1500 min-¹) / 9 kW @ 60 Hz (1800 min-¹)

• Wrzeciono szlifierskie R/RS (wersja 9,2 kW): 9,2 kW @ 50 Hz (1500 min-¹) / 11 kW @ 60 Hz (1800 min-¹)

• Głowica robocza (standardowa i obrotowa): 3,1 kW (3000 min-¹)

• Pompa hydrauliczna: 0,37/0,44 kW (1500/1800 min-¹)

• Pompa hydrostatyczna: 0,37/0,44 kW (1500/1800 min-¹)

Wymiary, waga, narzędzia (wersja z rozstawem 1000 mm)

• Powierzchnia podłogi (dł.×szer.): 3600 × 2000 mm

• Masa: 5000 kg netto; 6000 kg brutto

• Minimalne ciśnienie powietrza: 4 bar

• Emisja hałasu: 70 dB(A)

Wyposażenie dodatkowe

• System chłodzenia z filtrem taśmowym
