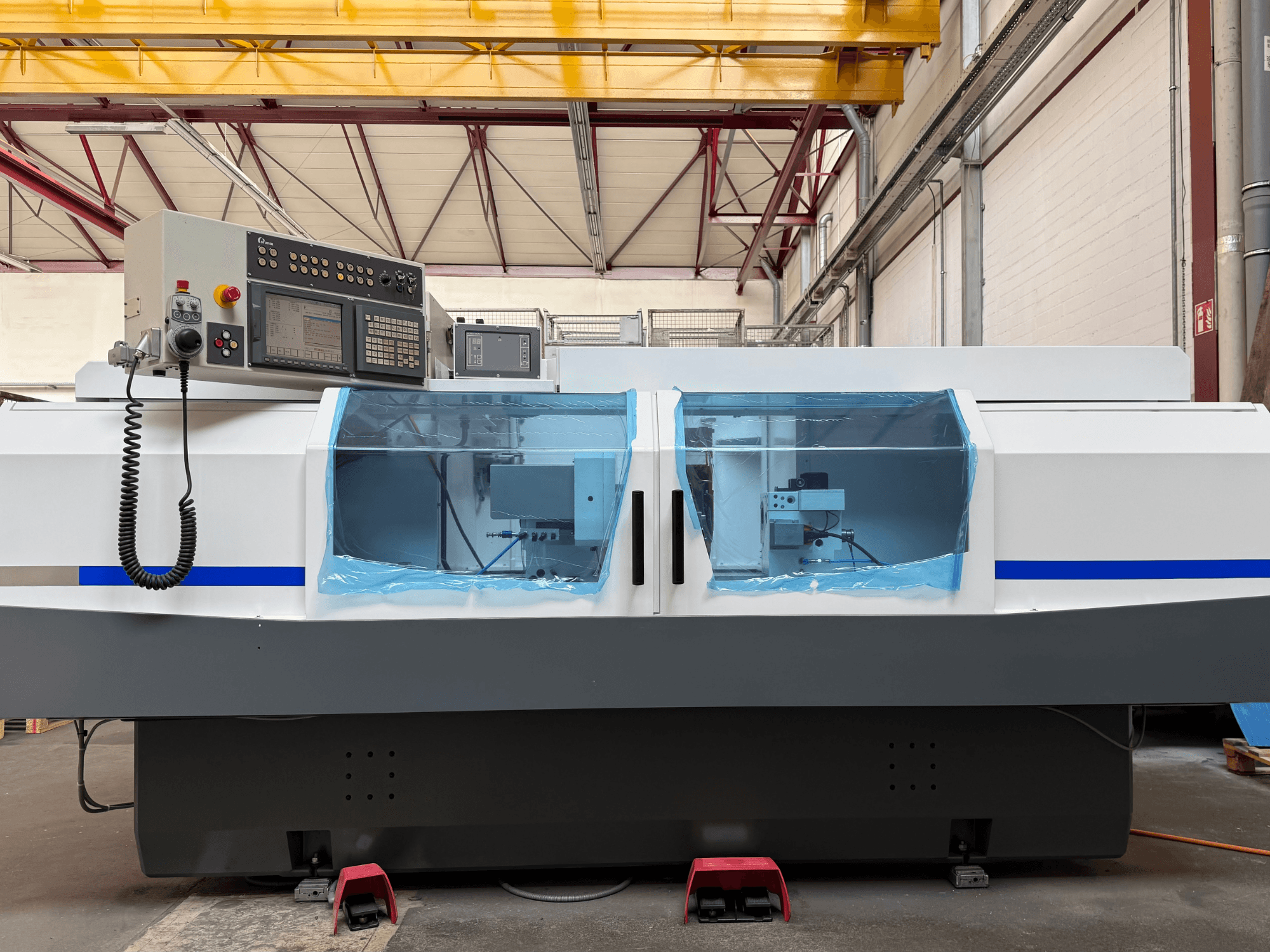

STUDER - S33 CNCCH-GRI-STU-2005-00001

- całkowicie wyremontowany w 2026 r.

- Czas pracy: 0 godzin po remoncie

- Wysokość osiowa: 175 mm

- Odległość między osiami: 1000 mm

- Podstawa maszyny: odlew mineralny Granitan S103

- Skoki: 285 mm (oś X) x 1150 mm (oś Z)

- Napęd osi X: serwomotor prądu przemiennego i śruba kulowa, kąt 0°, prędkość posuwu 0,001–5,000 mm/min

- Napęd osi Z: serwomotor prądu przemiennego i śruba kulowa, prędkość posuwu 0,001–10,000 mm/min

- Układ pomiarowy: skala inkrementalna dla osi X i Z, rozdzielczość 0,0001 mm

- Głowica szlifierska: uniwersalna do szlifowania zewnętrznego i wewnętrznego, ząbkowanie Hirtha 1° (od -15° do +195°)

- Wrzeciono silnikowe (pozycja 2): 7,5 kW, od 1400 do 3200 obr./min, programowalna prędkość skrawania maks. 50 m/s

- Osłona szlifierki zewnętrznej: Ściernica o wymiarach D. 500 × 63 mm F1 (80 mm F5) z automatycznym zabezpieczeniem przed kontaktem

- Wrzeciono do szlifowania wewnętrznego (poz. 3): Wrzeciono do szlifowania wewnętrznego Studer z napędem pasowym (180°) z przetwornicą częstotliwości

- Głowica robocza: uniwersalna, osadzona na łożyskach tocznych, stożek MK5, cylindryczny nosek zewnętrzny o średnicy 70 mm, otwór wrzeciona o średnicy 28 mm, ręczna blokada wrzeciona

- Napęd głowicy roboczej: serwomotor prądu przemiennego o mocy 1,8 kW, zakres prędkości obrotowej 1–1500 obr./min, prędkość impulsowa 1–50 obr./min

- Masa obrabianego przedmiotu: maks. 80 kg między końcówkami

- Konik: stożek MK4, skok 35 mm, średnica trzpienia 50 mm, hydrauliczne cofanie trzpienia z monitorowaniem, ręczna regulacja precyzyjna +/- 0,04 mm

- Podnośniki pneumatyczne: pneumatyczne podnoszenie ułatwiające przemieszczanie głowicy roboczej i konika

- System sterowania: Fanuc 21i-TB z kolorowym ekranem dotykowym o przekątnej 10,4", zintegrowanym sterownikiem PLC, pamięcią użytkową 32 KB, 400 miejscami na programy

- Zasilanie: 400 V ± 10%, 50 Hz ± 1 Hz, napięcie sterujące 24 V DC

- Wyposażenie opcjonalne:

- System wykrywania styku Dittel Sensitron 6 z czujnikiem magnetycznym (1 szt.)

- Aktywna sonda Movomatic C25 LP

- 3 szt. elementów poziomujących

- Urządzenie klimatyzacyjne do szafy elektrycznej

- Ręczny panel sterowania firmy Euchner

- Obrotowa prowadnica do szlifowania wewnętrznego

- Pozycja postojowa konika

- 3 szt. wrzecion do szlifowania wewnętrznego Studer z napędem pasowym (24 000 obr./min / 40 000 obr./min / 60 000 obr./min)

- Pedał nożny do ręcznego sterowania osią C przy otwartych drzwiach

- Pedał nożny do uruchamiania urządzenia zaciskowego (konik)

- Interfejs elektryczny do obróbki obrotowej (wrzeciono opcjonalne)

- Sterowanie Movomatic z pomiarem w trakcie obróbki ES 124 (głowica pomiarowa opcjonalna)

- 8 sztuk używanych kołnierzy ściernic do szlifowania zewnętrznego

- Różne nowe punkty centralne MK4

- Różne obciągacze

- Dodatkowe możliwości: możliwość szlifowania gwintów i szlifowania kształtowego (oprogramowanie należy zamówić bezpośrednio w firmie Fritz Studer AG)
