- ➤ Używany KIHEUNG RIGITRAX X 8000 – na sprzedaż | gindumac.com

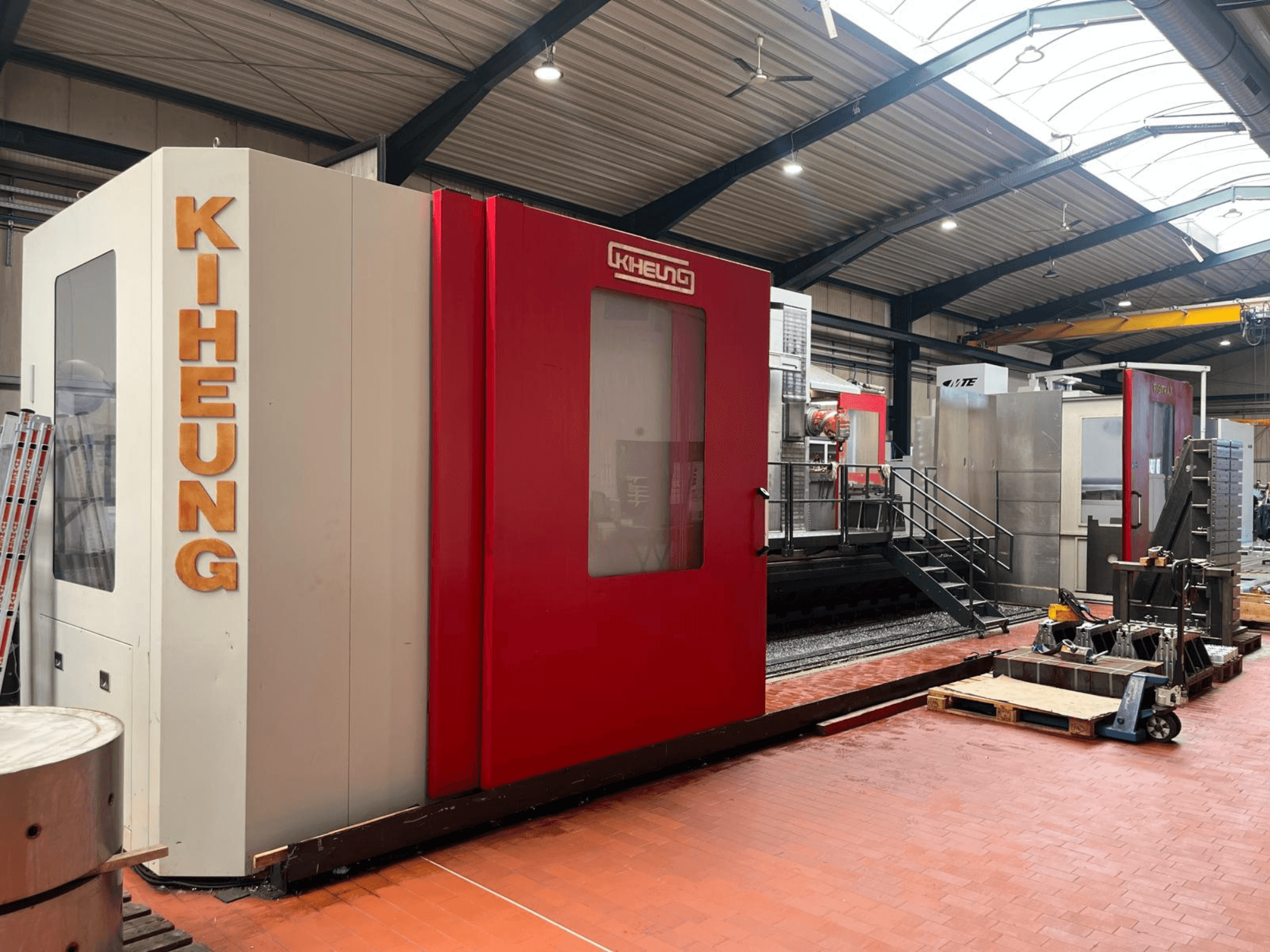

Ta 5-osiowa maszyna KIHEUNG RIGITRAX X 8000 została wyprodukowana w 2011 roku. Charakteryzuje się imponującym skokiem osi X wynoszącym 8000 mm, skokiem osi Y wynoszącym 1350 mm oraz skokiem osi Z wynoszącym 2000 mm. Maszyna jest wyposażona w mocny silnik wrzeciona o mocy 28 kW oraz 40-pozycyjny zmieniacz narzędzi, co zapewnia wydajną pracę. Jeśli szukasz rozwiązania zapewniającego wysoką jakość frezowania, rozważ zakup oferowanej przez nas frezarki stołowej KIHEUNG RIGITRAX X 8000. Skontaktuj się z nami, aby uzyskać więcej informacji.
Informacje o maszynie
- marka: KIHEUNG
- rok: 2011
- MODEL: RIGITRAX X 8000
- zastosowanie: Frezowanie
- Lokalizacja: Niemcy
- rodzaj maszyny: Frezarka łoże
- Marka sterowania: HEIDENHAIN
Dane techniczne - KIHEUNG RIGITRAX X 8000
Układ sterowania
- Model sterowania: HEIDENHAIN
- Model sterowania: iTNC 530 BF 150 LCD with smartTNC, Mousepad, and DXF-Converter
Wymiary
- Waga maszyny: 45000 kg
- Długość stołu: 9950 mm
- Szerokość stołu: 1150 mm
Ruch osi
- Liczba osi: 5
- Przesuw osi X: 8000 mm
- Przesuw osi Y: 1350 mm
- Przesuw osi Z: 2000 mm
Dane techniczne
- Moc wrzeciona: 28 kW
- Prędkość obrotowa wrzeciona: 4000 RPM
Informacje dodatkowe
- Komputer główny: MC 422 C z opcjami oprogramowania 1 i 2
- Długość stołu: 9950 mm
- Szerokość stołu: 1150 mm
- Powierzchnia rowków teowych: 9 x 22 / 10 x 22 szt. x mm
- Odległość między rowkami typu T: 125 mm
- Powierzchnia przednia rowków T: 2 x 22 mm
- Maksymalne obciążenie stołu: 3500 kg/m²
- Prędkość posuwu (wszystkie 3 osie): 10 000 mm/min
- Przesuw szybki (osie X, Y, Z): 16 000 mm/min
- Moment obrotowy osi X: 70 Nm
- Moment obrotowy osi Y: 27 Nm
- Moment napędowy osi Z: 50 Nm
- Stożek wrzeciona: ISO 50, DIN 69871
- Zakres prędkości obrotowej wrzeciona (2 stopnie):
- 1. stopień: 0–1000 obr./min
- 2. stopień: 1001–4000 obr./min
- Moc silnika wrzeciona głównego (100% / 60%): 28 / 38 kW (silnik wrzeciona głównego SIEMENS)
- Napędy osi: napędy prądu przemiennego SIEMENS
- Pojemność zbiornika chłodziwa: 500 l (bez chłodzenia przez wrzeciono) / 1500 l (z chłodzeniem przez wrzeciono – 2 pompy)
- System pomiaru liniowego: skale HEIDENHAIN z systemem sprężonego powietrza DA 300
- Przekładnia wrzeciona: przekładnia redukcyjna ZF, 2-biegowa (1–1000 / 1001–4000 obr./min), chłodzona
- Głowica frezarska: uniwersalna automatyczna głowica frezarska A 4 Plus, system „HURON”, chłodzona, dwukierunkowa obrotowość 2,5° x 2,5°, programowalne i automatyczne pozycjonowanie co 2,5° w płaszczyznach 45° i 90° (przygotowanie do obróbki 5-osiowej symultanicznej / indeksowej)
- Zmieniacz narzędzi: 40-pozycyjny pionowo-poziomy system łańcuchowy, napędzany serwomotorem, monitorowany przez enkoder HEIDENHAIN
- Chłodzenie przez wrzeciono (CTS / IKZ): wysokowydajny układ chłodzenia o ciśnieniu 16 bar z filtrem papierowym (złącze obrotowe DEUBLIN, 16 bar dla wrzeciona, 8 bar dla 6 dysz chłodzących na czubku wrzeciona)
- Zbiorniki chłodziwa: 2 zbiorniki (zbiornik czystego chłodziwa o pojemności 1200 l i zbiornik wstępny o pojemności 500 l) z systemem filtrów taśmowych z papieru (szerokość papieru 500 mm, stopień filtracji 10 mikronów)
- Przenośnik wiórów: szeroki przenośnik taśmowy na zawiasach X 8000 z tyłu, z podwyższonym wyładunkiem
- Przygotowanie do pomiarów: Przygotowanie do zastosowania sondy dotykowej do pomiaru obrabianego elementu TS 220 oraz sondy dotykowej do pomiaru narzędzia TT 140
- Dodatkowe funkcje: hydrauliczne wyważenie przeciwwagowe w osi Z, orientacja wrzeciona do gwintowania sztywnego, sterownik PLC przystosowany do 4. osi, automatyczny zespół wydmuchu stożka (głowica A2 + A4), automatyczne smarowanie centralne, elektroniczne przenośne pokrętło HEIDENHAIN HR-410, interfejs Ethernet, automatyczne wyłączanie zasilania
- Obudowa maszyny: Częściowa obudowa maszyny z 2 drzwiami przednimi dla modeli X 4000 lub 4 drzwiami przednimi dla modeli X 6000 – X 8000
- Wykończenie lakiernicze: jasnoszary RAL 7035, karminowa czerwień RAL 3002
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
