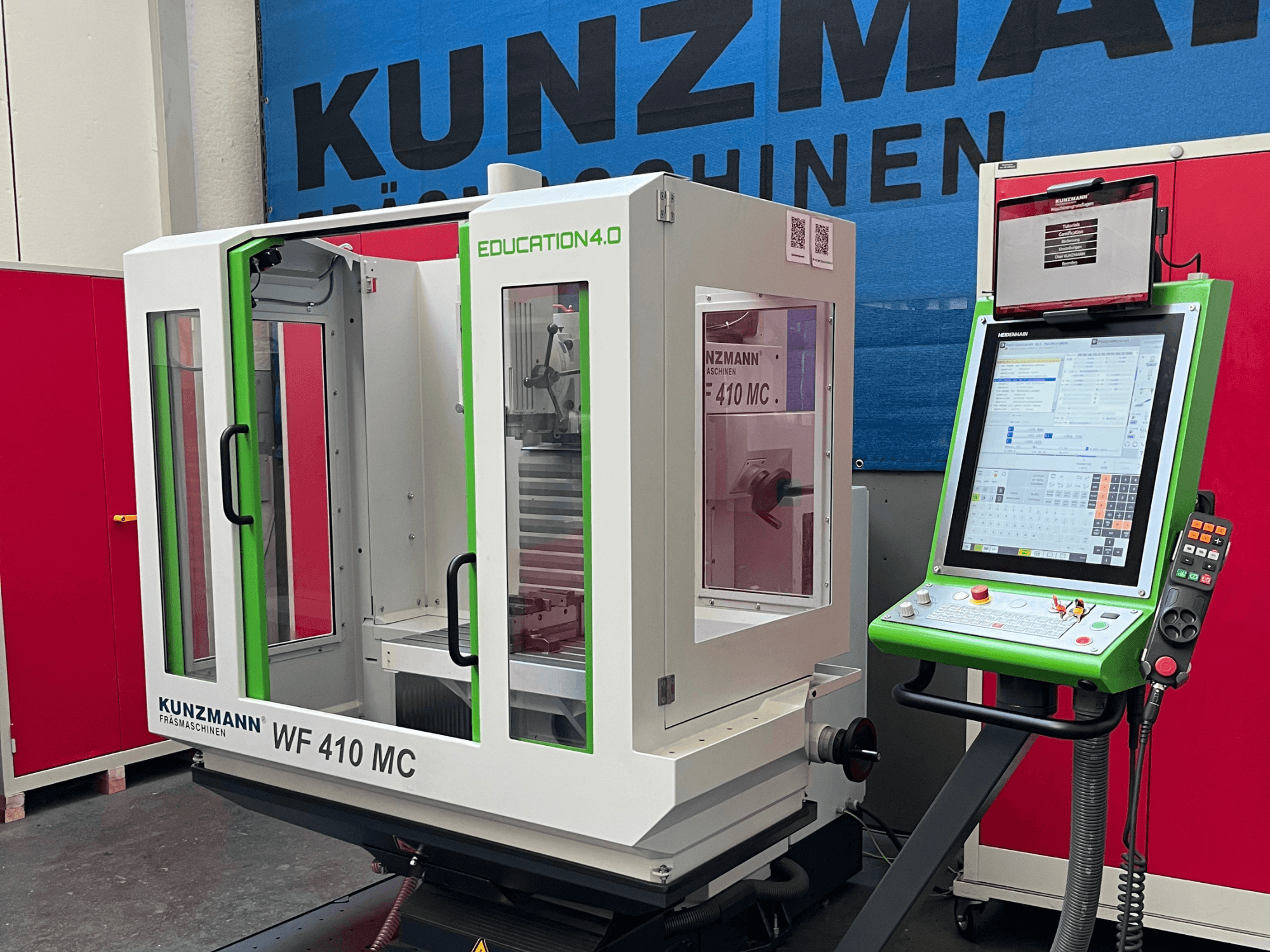

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Maszyna demonstracyjna

- Czas pracy maszyny: 910 h

- Moc wrzeciona S1-100% ED: 6,8 kW

- Moc wrzeciona S6-25% ED: 13,0 kW

- Prędkość wrzeciona (praca ręczna): bezstopniowa regulacja w zakresie od 1 do maks. 4 500 obr./min

- Prędkość wrzeciona (praca automatyczna): bezstopniowa regulacja w zakresie od 1 do maks. 5 000 obr./min

- Napędy posuwu: elektronicznie sterowany, bezstopniowy serwonapęd na każdą oś

- Przesuw szybki / prędkość posuwu osi X, Y, Z: bezstopniowa regulacja do maks. 5 / 5 / 5 m/min

- Napięcie zasilania: 400 V - Częstotliwość sieciowa: 50 Hz - Liczba faz: 3

- Prąd znamionowy: 24 A - Bezpiecznik główny: 32 A

- Zdolność wyłączania zwarciowego: 10 kA

- Pobór mocy / moc przyłączeniowa: ok. 17 kVA

- Napięcie sterujące: 24 V

- Masa instalacyjna (maszyna podstawowa): ok. 1 800 kg (wraz z płynami, bez opcji/narzędzi)

- Maks. masa transportowa: 2 030 kg

- Konstrukcja maszyny: konstrukcja odlewowa zoptymalizowana metodą FEM w układzie suwnicy poprzecznej

- Prowadnice: hartowane i szlifowane płaskie prowadnice w osiach X, Y, Z z metalowymi osłonami

- Układ napędowy: śruby kulowe we wszystkich osiach

- Interfejs stożka wrzeciona: SK 40 DIN ISO 7388-1 forma AD z kołkiem wyciąganym DIN ISO 7388-3 forma AD (nr kat.: 10-113300)

- Pionowa głowica frezarska: zakres obrotu +/- 90°, ręcznie wysuwana tuleja z pokrętłem, skok 70 mm, z możliwością mocowania, chłodzenie powietrzem zależne od prędkości obrotowej, osłona frezu

- Mocowanie narzędzi: automatyczne mechaniczne mocowanie narzędzi, siła mocowania 10 000 N, zwolnienie hydrauliczne

- System pomiarowy: liniowe systemy pomiarowe z kodowaniem odległości, bezpośrednie, inkrementalne, rozdzielczość 0,001 mm

- Zabezpieczenie przed przeciążeniem: Wykrywanie przeciążenia za pomocą technologii napędowej i sterującej

- Koła ręczne bezpieczeństwa: we wszystkich 3 osiach - Obudowa bezpieczeństwa: osłona przeciwbryzgowa i przeciwwiórowa zamontowana na tacy na wióry, poruszająca się pionowo wraz z osią, zabezpieczona wyłącznikiem krańcowym, 2 drzwi przesuwne z przodu, 1 drzwi na zawiasach po prawej stronie, okna podglądowe ze wszystkich stron

- Panel sterowania: zamontowany na długim, obrotowym ramieniu u podstawy, z możliwością obrotu

- Smarowanie: automatyczne smarowanie centralne z początkowym napełnieniem smarem i oddzielnym zbiornikiem na zużyty olej zamontowanym z przodu

- Układ chłodzenia: Wolnostojący zbiornik o pojemności 66 l (nr kat.: 10-450111-03)

- Oświetlenie maszyny: elastyczne ramię oświetleniowe LED

- Elementy poziomujące: 1 zestaw = 4 sztuki

- Stół kątowy stały: powierzchnia mocowania 650 x 375 mm, 5 rowków teowych 14 H7 (rozstaw 63 mm), maks. nośność 250 kg (nr kat.: 10-470050-02)

- Jednostka sterująca: HEIDENHAIN TNC 620 FS z funkcją bezpieczeństwa funkcjonalnego

- Ekran: pionowy ekran dotykowy 19"

- Pojemność pamięci: łącznie 30 GB, 7,7 GB pamięci programowej (Compact Flash CFR)

- Czas przetwarzania bloku: 1,5 ms - Interfejsy danych: USB, Fast Ethernet 1000 Base-T

- Elektroniczne pokrętło: HEIDENHAIN HR 510 FS ze zintegrowanymi przyciskami osi, posuwem i zatrzymaniem awaryjnym (nr kat.: 10-112862-01)

- Funkcja automatycznego wyłączania maszyny: automatyczne wyłączanie po zakończeniu pracy lub po zakończeniu programu (nr kat.: 10-113785)

- Zestaw przygotowawczy do sondy dotykowej: Do sondy dotykowej TS 460 i urządzenia do ustawiania narzędzi TT 460, zawierający odbiornik SE 660 (nr kat.: 10-113028)

- Pakiet szkoleniowy Hybrid: Tablet Surface Pro z ekranem dotykowym ~13" wraz ze stacją dokującą, routerem WLAN, urządzeniem antykradzieżowym, regulowanym uchwytem do tabletu (7"-13") z mocowaniami magnetycznymi, interaktywnym oprogramowaniem szkoleniowym oraz modułami gamifikacyjnymi (nr kat.: 10-119102)

- Oprogramowanie sterujące: oprogramowanie NC w wersji 817601 18 SP4 Hotfix3 FS
