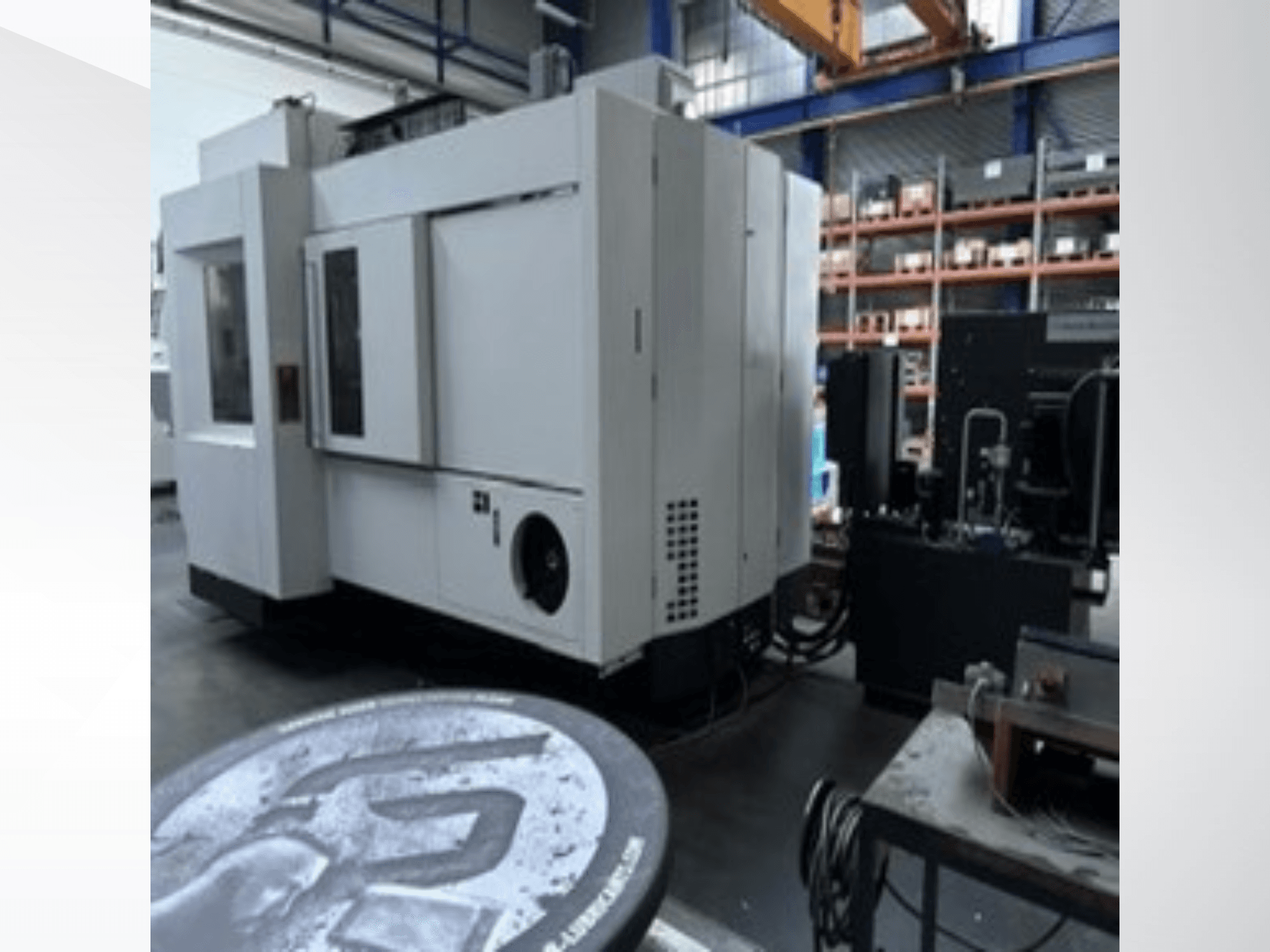

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Sterownik: Heidenhain iTNC 530 HSCI FS (MC 6541 z HDR i dwurdzeniowym procesorem Core i7-3 1,7 GHz, kolorowy wyświetlacz TFT 15,1")

- Zakres ruchu osi X: 1350 mm

- Skok osi Y: 1150 mm

- Zakres ruchu w osi Z (wrzeciono poziome): 895 mm

- Skok osi Z (wrzeciono pionowe): 700 mm

- Wysięg wrzeciona silnikowego względem osi Z: 700 mm

- Zakres osi obrotowej A: od +16° do -120° (całkowity zakres 136°)

- Zakres osi obrotowej C: n × 360°

- Liczba osi pracujących jednocześnie: 5 / 5 jednocześnie

- Średnica stołu obrotowego: Ø 1100 mm (spłaszczony z dwóch stron do 1000 mm)

- Centrowanie stołu: Ø 50 H6

- Rowki teowe: 9 rowków, odstęp 100 mm, szerokość 18 H12

- Maks. obciążenie stołu (wycentrowane): 1600 kg

- Moment zaciskowy stołu: 8000 Nm

- Moment obrotowy napędu stołu (100% czasu pracy / maks.): 1130 Nm / 2300 Nm

- Maks. prędkość stołu: 40 obr./min

- Posuw szybki / prędkość posuwu (X, Y): 15 / 32 m/min

- Posuw szybki / prędkość posuwu (oś Z): 15 / 32 m/min

- Prędkość obrotowa posuwu / posuw szybki (oś A): 11 / 20 obr./min (4000 / 7200°/min)

- Maks. siła posuwu: 10 kN

- Przyspieszenie: 4 m/s²

- Prędkość obrotowa wrzeciona: 0–15 000 obr./min

- Stożek wrzeciona: HSK-A63 (DIN 69893-1)

- Moc wrzeciona (S6, 40% czasu pracy): 38 kW

- Moment obrotowy wrzeciona (S6 40% czasu pracy): 193 Nm

- Pojemność magazynu narzędzi: 46 pozycji (HSK-A63)

- Maks. średnica narzędzia: 80 mm (przy pełnym załadowaniu) / 130 mm (przy częściowym załadowaniu)

- Maks. długość narzędzia: 300 mm

- Maks. masa narzędzia: 8 kg

- Maks. obciążenie magazynu: 200 kg

- Czas cyklu obróbki (Chip-to-Chip): ok. 11 s

- Zarządzanie chłodziwem i wiórami: przenośnik wiórów z wewnętrznym doprowadzeniem chłodziwa (IKZ 18–80 bar, z regulacją częstotliwości), filtr pasmowy 30 µm, stanowisko do mycia rąk

- Zewnętrzny dopływ chłodziwa: 7 bar, 28 l/min

- Płukanie powietrzem przez wrzeciono: Tak (do 10 bar)

- Systemy pomiarowe i kalibracyjne: sonda dotykowa na podczerwień 3D Renishaw OMP60 HSK-A63, dwuczęściowy laserowy system pomiaru narzędzi Renishaw NC4, KinematicsOpt

- Funkcje inteligentnej maszyny: APS (zaawansowany system procesowy), ITC (inteligentna kontrola termiczna), zdalny dostęp sieciowy DNC, zdalna pomoc techniczna rConnect Live

- Godziny pracy:

* Sterowanie włączone (Steuerung ein): 46 889 godz. 58 min. 07 s

* Maszyna włączona (Maschine ein): 42 786 godz. 48 min. 49 s

* Czas pracy programu (Programmlauf): 9 929 godz. 46 min. 01 s

* Napędy włączone (Antriebe Ein): 34 546 godz. 44 min. 31 s

* Wrzeciono włączone (Spindel Ein): 5 660 h 25 min 27 s

- Najważniejsze informacje z dziennika konserwacji / napraw:

* Wymiana wrzeciona w dniu 10.11.2021 r. (wrzeciono GF do modelu 2/782) wraz z montażem nowego zespołu w dniu 29.11.2021 r.

* Wymiana dysku twardego w dniu 23.12.2022

* Wymiana jednostki napędowej w dniu 24.05.2023 r.

* Wymiana przelotki obrotowej (Drehdurchführung) w dniu 07.09.2023

* Wyrównano oś A i wyregulowano wrzeciono w dniu 21.02.2026

- Napięcie zasilania: 3x 400 V (+6%/-10%), 50 Hz

- Obciążenie przyłączone: 67 kVA / 61 kW (z IKZ)

- Zabezpieczenie bezpiecznikowe: 125 A

- Zasilanie sprężonym powietrzem: 6 + 0,5 bara, ok. 300 l/min
