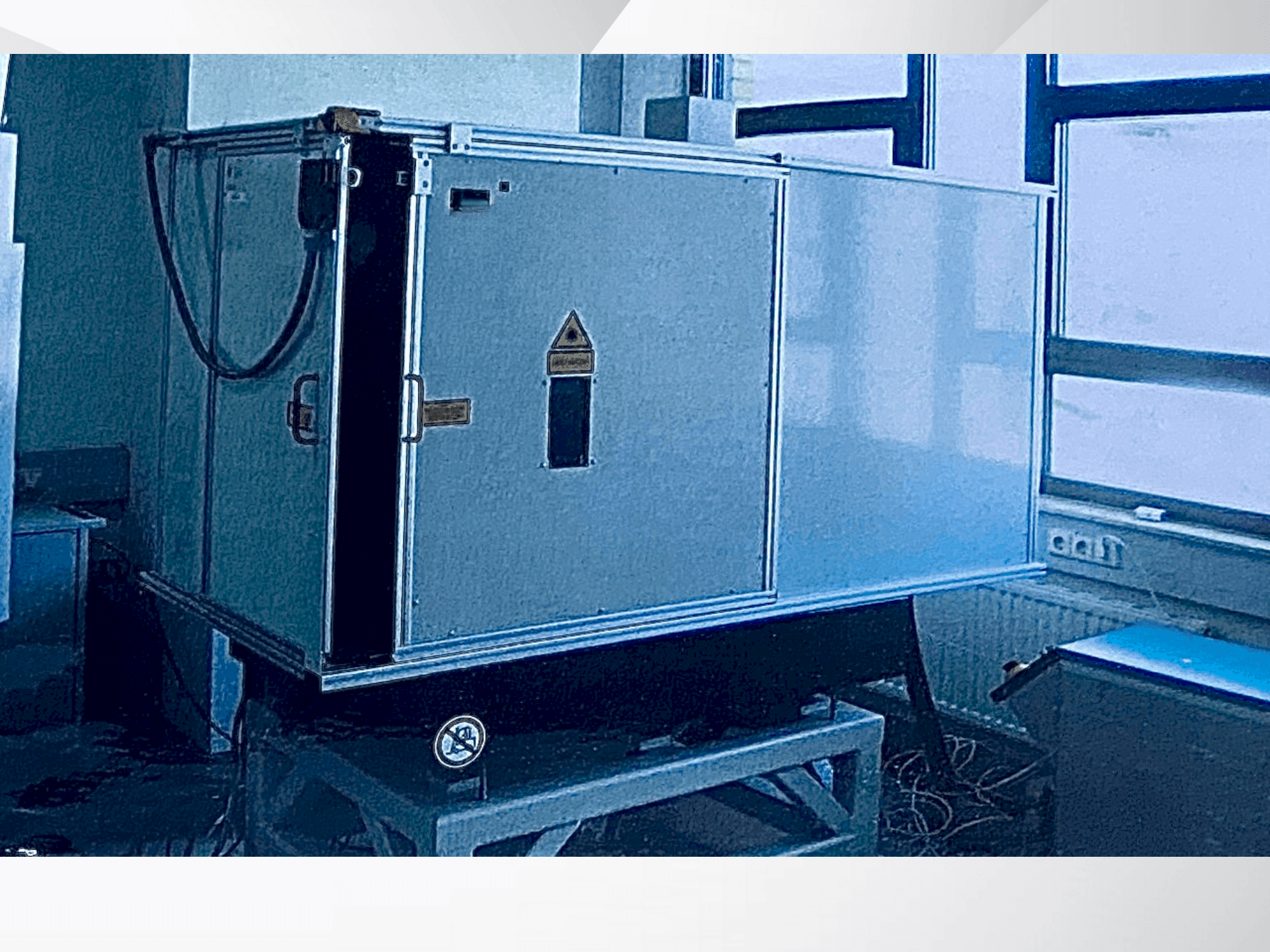

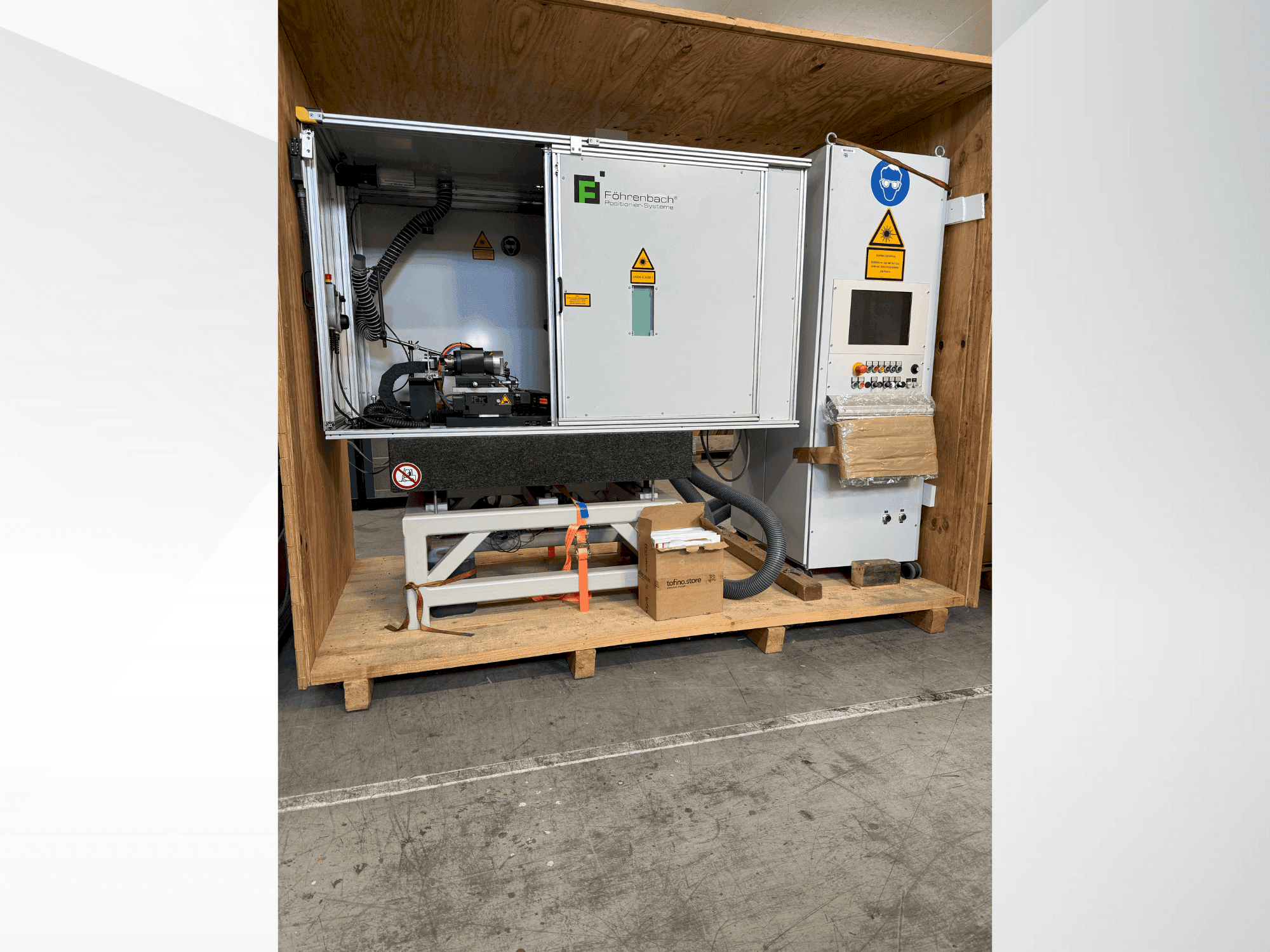

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Zastosowanie: 4-osiowy system pozycjonowania do obróbki laserowej/cięcia laserowego

• Podstawa i obudowa:

  • Spawana stalowa rama podstawy; wymiary LxWxH 1115 x 443 x 814 mm; kolor RAL 7035

  • Konstrukcja granitowa z płytą podstawy, kątownik granitowy, zespoły łożyskowe, tuleje gwintowane

  • Kabina bezpieczeństwa lasera, klasa 4 (EN 60825-1), pełna obudowa z oknami obserwacyjnymi

  • Przednie drzwi przesuwne z uchwytem, zintegrowane okno bezpieczeństwa lasera, szkło ochronne lasera z kamerą

  • Panele z blachy stalowej 2 mm, malowane proszkowo RAL 7035; zdejmowana pokrywa

  • 3-kolorowa lampka sygnalizacyjna; przełącznik blokady drzwi; rama profilowa 30x30 i 60x30

• Konfiguracja osi:

  • Oś A: Stół obrotowy RT3A 100x100 z napędem bezpośrednim

  • Oś Z: Precyzyjny suwak PFS 325x300

  • Oś Y: PFL 230/400 oś liniowa

  • Oś X: 180/100 oś liniowa

• Stół XY (PFLG 400x100):

  • Przesuw: X 400 mm, Y 100 mm; prędkość 6 m/min

  • Dokładność pozycjonowania ±0,005 mm/300 mm; powtarzalność ±0,001 mm

  • Przyspieszenie 10 m/s²; maksymalne obciążenie 1 kg

  • Siła ciągła z chłodzeniem 1110 N; napęd silnikiem liniowym

  • Materiał: żeliwo GGG-25; chłodzenie wodą

  • Enkoder: Heidenhain LC 483, klasa dokładności ±5 µm

• Oś Z:

  • Skok 300 mm; prędkość 0,12 m/min

  • Dokładność pozycjonowania 0,03 mm/300 mm; powtarzalność 0,003 mm

  • Śruba kulowa K25x5, klasa dokładności T5; wstępnie obciążone wrzeciono

  • Montaż silnika poprzez sprzęgło kołnierzowe; materiał żeliwo; montaż pionowy

• Oś obrotowa (oś A/C) RT3A100x100:

  • 3-fazowy silnik synchroniczny komutowany elektronicznie

  • Średnica stołu 99 mm; otwór przelotowy 20 mm; centrowanie 30 H7

  • Waga 5,2 kg; stopień ochrony IP40 (IP54 z przedmuchiwaniem powietrzem)

  • Bicie <4 µm; płaskość 4 µm; współosiowość ±1,5 µm

  • Maks. prędkość 1300 obr.

  • System pomiarowy: Renishaw Signum; okres sygnału 20 µm; wyjście 1 Vss

  • Napięcie obwodu pośredniego 600 V

  • Moment obrotowy: znamionowy chłodzony powietrzem 1,5 Nm; znamionowy chłodzony wodą 2,5 Nm; szczytowy 5 Nm

• System laserowy:

  • Typ: LASAG KLS 246 CL60

  • Zasilanie: 400 VAC, 3-fazowe, 50/60 Hz, 11 kVA

  • Masa: zasilacz 200 kg; głowica lasera 35 kg; źródło lasera 25 kg

  • Długość kabla laserowego 4 m

  • Złącza: zasilanie sieciowe, płyta wtykowa, woda chłodząca

• System sterowania:

  • Oprogramowanie L2-CNC; system IPC dla 820-W CNC; interfejs SERCOS

  • I/O: 24 wejścia, 16 wyjść; możliwość rozbudowy

  • System operacyjny: Windows XP; pamięć RAM 512 MB; Ethernet 10/100 Mbit

  • Ręczna jednostka sterująca z pokrętłem; start/stop; zatrzymanie awaryjne; integracja z laserem E-stop

  • Programowalne przyspieszenie; kompensacja błędów osi do 1000 punktów

  • 15" ekran dotykowy TFT

• Napędy:

  • Silnik serwo AC, znamionowy moment obrotowy 2,35 Nm

  • Enkoder absolutny 512 przyrostów; z hamulcem

Dodatkowe wyposażenie

• Chiller z recyrkulacją wody (AKW13):

  • Zakres temperatur od +6 do +26 °C; wydajność chłodzenia 1,7 kW przy 15 °C

  • Czynnik chłodniczy R134a; ładunek 0,8 kg

  • Moc sprężarki 0,6 kW; pobór mocy 1200 W

  • Zasilanie 230 V, 50 Hz; prąd 6,4-6,5 A

  • Pojemność zbiornika 11 l; natężenie przepływu 0,55 m³/h; ciśnienie <1 bar

  • Dopuszczalne ciśnienie robocze 18 bar; pompa: mosiężna odśrodkowa

  • Wymiary 360 x 705/815 x 750 mm; waga 60 kg; poziom hałasu <70 dB(A)

• Jednostka chłodząca obudowy (Rittal SK):

  • Napięcie znamionowe 230 V, 50 Hz, 1~

  • Prąd znamionowy 5,4 A; prąd rozruchowy 12,0 A; bezpiecznik wstępny 10 A

  • Nominalna wydajność chłodzenia 825/875 W; użyteczna moc chłodzenia 1000/790 W

  • Czynnik chłodniczy R134a, 325 g

  • Dopuszczalne ciśnienie: HD/HP 25 bar, ND/LP 16 bar

  • Zakres temperatur od 20 °C do 55 °C; poziom hałasu 64 dB(A); waga 39 kg
