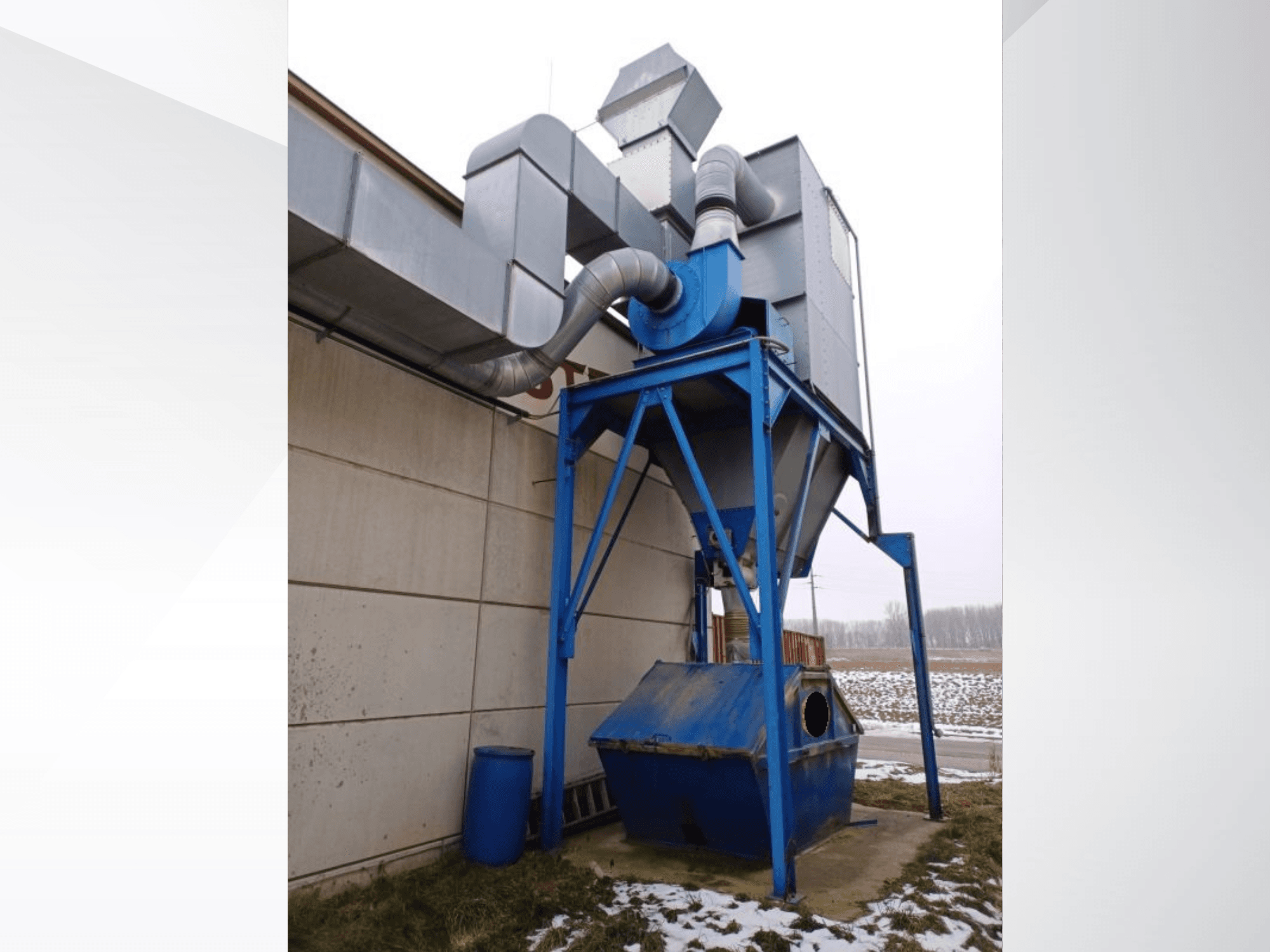

LBH - Suction systemAT-OTH-LBH-2002-00001

• Powietrze powrotne/wywiewane (dane techniczne):

  • Przekrój kanału: 700 x 700 mm

  • Prędkość powietrza powrotnego: 7,5 m/s

  • Prędkość powietrza wylotowego w warsztacie: <0,5 m/s

  • Ciśnienie akustyczne w odległości 3 m od wylotu spalin (praca w lecie): 55 dB(A)

• Wentylator wyciągowy:

  • Konstrukcja: Wentylator promieniowy z napędem pasowym (wirnik wyważony statycznie/dynamicznie)

  • Typ: VSR-080-0450-K

  • Moc silnika: 22 kW

  • Przepływ powietrza: 13 750 m³/h

  • Ciśnienie całkowite: 3000 Pa

  • Średnica rury głównej (po stronie wentylatora): 450 mm

  • Prędkość odsysania: 24 m/s

  • Ciśnienie akustyczne w odległości 3 m: 78 dB(A)

• System filtrów pośrednich:

  • Media filtracyjne: Węże z poliestrowego filcu igłowanego

  • Czyszczenie: 2 silniki wibracyjne, każdy 180 W / 3000 min-1

  • Powierzchnia filtra: 155 m²

  • Obciążenie powierzchni filtra: 88 m³/h na m²

  • Pył resztkowy w czystym powietrzu: <0,2 mg/m³

  • Kategorie zastosowań: U, S, G

  • Instalacja: Na zewnątrz z ocynkowaną okładziną chroniącą przed warunkami atmosferycznymi

  • Napędy: Motoreduktor do przenośnika ślimakowego 0,55 kW; motoreduktor do śluzy (zawór obrotowy) 0,55 kW

• System rur (dane techniczne):

  • Główna rura odciągu wiórów: Ø459 mm

  • Prędkość powietrza w punktach odciągu: 22-26 m/s

Wyposażenie dodatkowe

• Kanały i zabezpieczenia:

  • Ocynkowane kanały powietrza powrotnego/wylotowego

  • Przetestowana klapa przeciwpożarowa K90 przy przejściu przez ścianę

• Sterowanie/automatyka:

  • Przetwornica częstotliwości (VFD) w szafie rozdzielczej/sterowniczej dla zmiennej objętości powietrza

• Izolacja drgań/szumu:

  • Wentylator zamontowany na tłumikach drgań

  • Kompensatory po stronie ssącej i ciśnieniowej

• Wyładunek i obsługa filtra:

  • Przenośnik ślimakowy (ślimak wyładowczy) z przekładnią ślimakową

  • Zawór obrotowy (śluza) z gumowymi elementami uszczelniającymi; napęd zębatkowy/łańcuchowy

  • Pojemnik na wióry (pod wylotem filtra)

• Systemy ochrony i bezpieczeństwa:

  • Linia gaśnicza z dyszami strumieniowymi, poprowadzona na zewnątrz i w dół, zakończona złączem typu C

  • Urządzenia przeciwwybuchowe zgodnie z VDI 3673

• Rurociągi i osprzęt łączący:

  • Ocynkowana sieć przewodów rurowych z rurami, kolankami, odgałęzieniami, zaciskami

  • Przejścia/tuleje do maszyn

  • Elastyczne węże odciągowe z zaciskami

  • Ocynkowane zawory odcinające dla nieużywanych punktów odciągowych
