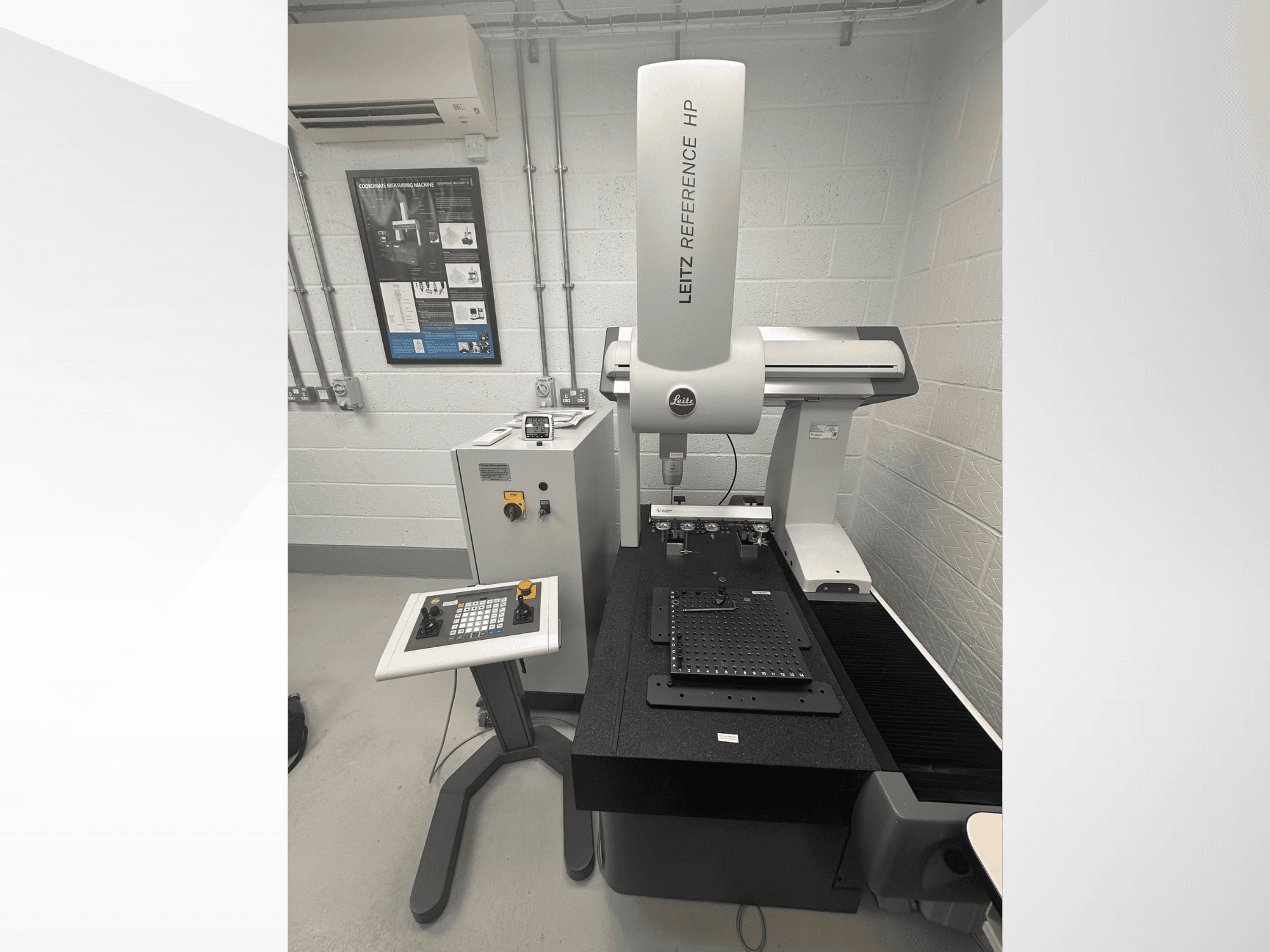

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Oglądanie: Możliwe po wcześniejszym umówieniu; można obejrzeć maszynę w działaniu

• Incoterm/Odbiór: EXW Dane techniczne

• Dokładność (MPE-E): 0,70 + L/400 µm

• Błąd sondowania (MPE-P): 0,80 µm

• Stół: Stół granitowy

• System sondy: Hexagon LSP-X3

• Mocowanie igły: HP-S-X3

• Wymiennik igieł: 5-portowy stojak do wymiany igieł Hexagon

• Porty wymiany: HR-X3-P

• Sterownik: Sterownik Leitz w wolnostojącej szafce

• Sterowanie przez operatora: panel Leitz z dwoma joystickami i przyciskiem zatrzymania awaryjnego Historia maszyny / serwis

• Sierpień 2020 r.: Maszyna i akcesoria dostarczone jako nowe przez firmę Hexagon Metrology

• Wrzesień 2020 r.: Pakiet oprogramowania dostarczony przez firmę Hexagon

• Luty 2021 r.: Zakupiono 6 dodatkowych sond schodkowych M2

• Kwiecień 2021 r.: Zainstalowano i uruchomiono w Andover przez inżyniera firmy Hexagon (nr raportu instalacyjnego/serwisowego 15320)

• Ostatnia kalibracja: 16 maja 2023 r. przeprowadzona przez firmę Hexagon Metrology

  • Norma: ISO 10360-2:2001

  • Certyfikat: CAA/REF769/543/16052023

  • Wynik: Kalibracja spełniła wymagania klienta

  • Certyfikat dostępny na żądanie

  • Okres ważności kalibracji: do 24 maja 2024 r.

Wyposażenie dodatkowe

• QUINDOS wersja 2023

• Pakiet I++ Simulator + QUINDOS

• Dodatkowy model maszyny CMM

• Menedżer licencji dla pakietu dodatków

• Przeniesienie licencji na oprogramowanie: podlega potwierdzeniu przez firmę Hexagon Urządzenia peryferyjne i osprzęt mocujący

• Stacja robocza HP z 2 monitorami

• Uchwyt kinematyczny:

  • Uniwersalna podstawa kinematyczna Swift-Fix (1)

  • Płyty kinematyczne Swift-Fix 300 × 300 × 16 mm (2)

• Ceramiczna kula odniesienia Ø30 mm (1) Trzpienie, uchwyty, adaptery i osprzęt do wymiany

• Porty zmieniacza HR-X3-P (5)

• Zestaw sond

• Specjalne uchwyty do sond (3)

• Uchwyt na 8 sond M5 + 8 sond Ø2 mm (1)

• Adapter do sond M5/M2 (1)

• 5-pozycyjny uchwyt na rysiki M2 (1)

• Sondy stopniowane M2: 4 + 6

• Sondy M2 R1 (1)

• Specjalne rysiki rubinowe Ø0,3 mm (8)

• Specjalny rysik rubinowo-węglikowy Ø1 mm (1)

• Igła Si3N4 Ø 1,5 mm (1)

• igła rubinowa Ø3 × 35 mm (1)

• Igła rubinowa Ø3 × 50 mm (1)

• Igła rubinowa Ø5 × 60 mm (1)

• Przedłużka tytanowa (1)

• Złącze obrotowe (1)

• Kostki regulacyjne (2)

• Kostka M5 (1)
