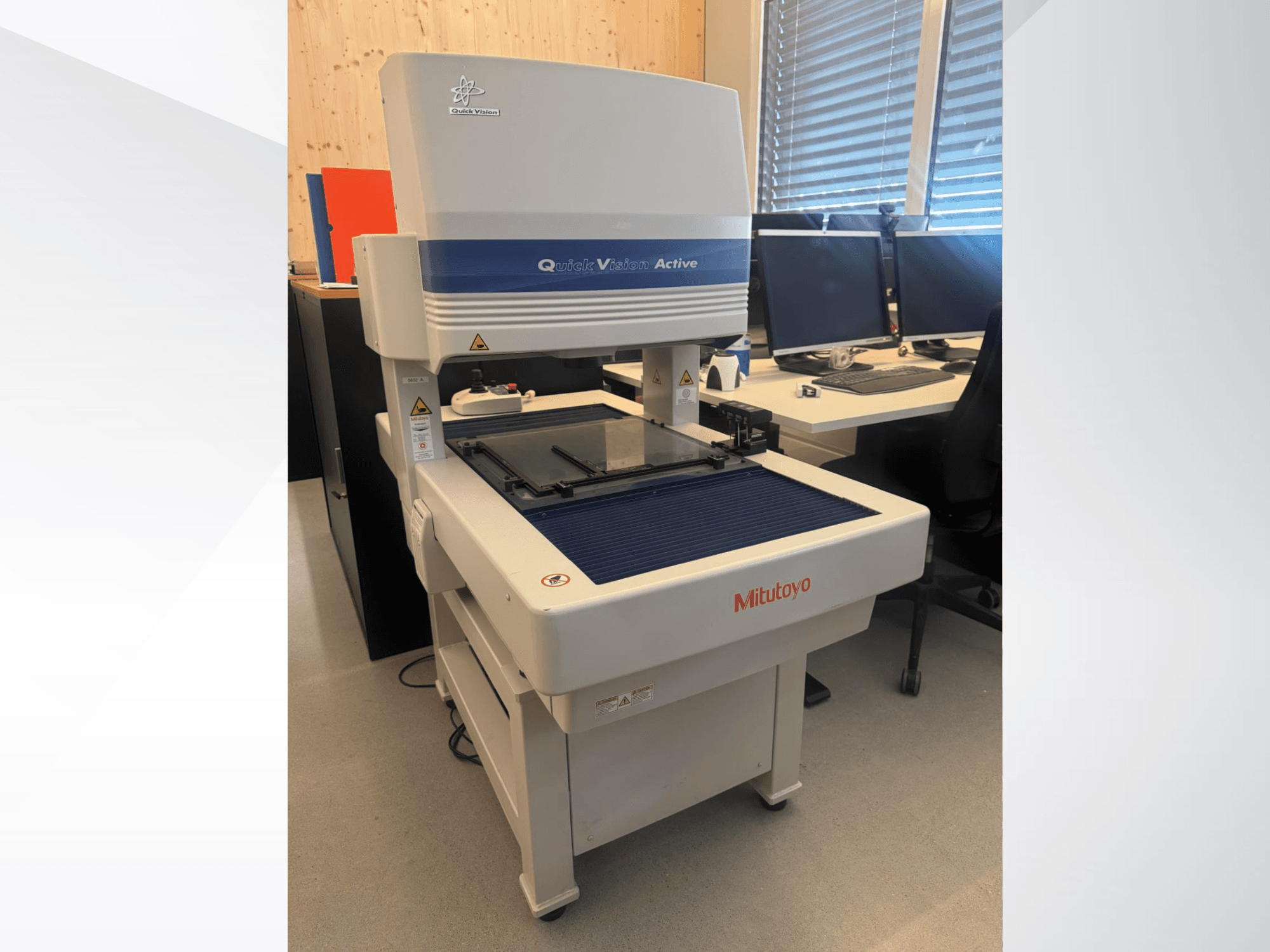

Współrzędnościowa maszyna pomiarowa Mitutoyo QV-L404Z1L-D w widoku z przodu, ze szklanym stołem pomiarowym i widocznym panelem sterowania z przyciskami.
Współrzędnościowa maszyna pomiarowa Mitutoyo QV-L404Z1L-D w widoku z przodu, ze szklanym stołem pomiarowym i widocznym panelem sterowania z przyciskami.

Mitutoyo - QV-L404Z1L-DLI-MEA-MIT-2020-00001

170 814 zł
Cena GINDUMAC
(Ex works)
UZYSKAJ CENĘ OFICJALNĄ
Obejrzyj maszynę na miejscu
złóż kontrofertę
Pobierz PDF

Masz dodatkowe pytania? Skontaktuj się z nami!

sales contact

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

whatsapp
Kontakt przez Whatsapp
Pokaż w oryginalnym języku

Ten 3-osiowy Mitutoyo QV-L404Z1L-D został wyprodukowany w 2020 roku. Charakteryzuje się skokiem w osi X wynoszącym 400 mm, skokiem w osi Y wynoszącym 400 mm i skokiem w osi Z wynoszącym 200 mm. Maszyna jest wyposażona w zaawansowane możliwości pomiarowe, w tym metody pomiaru wideo i sondy dotykowej. Jeśli szukasz wysokiej jakości możliwości pomiarowych, rozważ maszynę współrzędnościową Mitutoyo QV-L404Z1L-D, którą mamy na sprzedaż. Skontaktuj się z nami, aby uzyskać więcej informacji.

Informacje o maszynie

  • marka: Mitutoyo
  • rok: 2020
  • MODEL: QV-L404Z1L-D
  • zastosowanie: Pomiar
  • Lokalizacja: Liechtenstein
  • rodzaj maszyny: Współrzędnościowa Maszyna Pomiarowa (CMM)

Dane techniczne - Mitutoyo QV-L404Z1L-D

Wymiary

  • Wysokość maszyny: 1529 mm
  • Waga maszyny: 324 kg
  • Szerokość maszyny: 776 mm

Ruch osi

  • Liczba osi: 3
  • Przesuw osi X: 400 mm
  • Przesuw osi Y: 400 mm
  • Przesuw osi Z: 200 mm

Informacje dodatkowe

  • Ostatnia kalibracja: 06 września 2022 r.

  • Skok osi X: 400 mm

  • Skok osi Y: 400 mm

  • Skok w osi Z: 200 mm

  • Rozdzielczość: 0,1 µm (0,0001 mm)

  • Dokładność pomiaru długości XY: (2 + 3L/1000) µm

  • Dokładność pomiaru długości Z: (3 + 5L/1000) µm

  • Dokładność pomiaru długości E2XY: (2,5 + 4L/1000) µm

  • Głębokość maszyny: 1303 mm

  • Sterowanie CNC: Tak

  • Oprogramowanie sterujące: QVPak V13.3

  • System operacyjny: Windows 10 64-bit

  • Wyświetlacz pomiarowy: Graficzny wyświetlacz pomiarowy 3D

  • Interfejs programowania: EasyEditor

  • Wykrywanie krawędzi: Zaawansowane algorytmy rozpoznawania

  • Typ kamery: Kolorowa kamera CMOS o wysokiej rozdzielczości

  • Komunikacja: USB 3.0

  • System zoomu: obiektyw z 7-stopniowym zoomem

  • Metody pomiaru: Pomiar wideo; Pomiar sondą dotykową; Pomiar wieloma czujnikami; Automatyczne sekwencje pomiarowe

  • Możliwości pomiarowe: Pomiar mikro i nano cech

Dodatkowe wyposażenie

  • Typ sondy dotykowej: TP20

  • Moduły sondy: 2 standardowe moduły siły

  • Typ modułu sondy: TP20 siła standardowa

  • Uchwyt trzpienia pomiarowego: Uchwyt 5-drożny

  • Długość trzpienia pomiarowego: 13 mm

  • Średnica trzpienia pomiarowego: 10 mm

  • Zmieniacz sond: MCR20

  • Pojemność zmieniarki sond: 3 porty

  • Pierścień kalibracyjny: Ø20 mm

  • Kula referencyjna: Ceramiczna kula wzorcowa Ø15 mm

  • Stojak maszyny: QVST-4L

  • Kabel zasilający: Typ CH 1,8 m

  • Typ komputera: Stacja robocza Dell Precision

  • Procesor: Intel Xeon W-2223 3,6 GHz

  • Monitory: 2× Dell UltraSharp U2421E

  • Dodatkowe oprogramowanie: QV Partner Manager V3.1

  • Oprogramowanie statystyczne: MeasLink Real-Time Professional V9

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.

Kierownik ds. jakości:

Alessandro Martini

Alessandro Martini jest jednym z naszych specjalistów w dziedzinie inżynierii i odpowie na wszelkie pytania na temat maszyny. Skontaktuj się z nim/nią.

skontaktuj się z nami

Warunki płatności

  • Płatność z góry

  • Finansowanie aktywów
