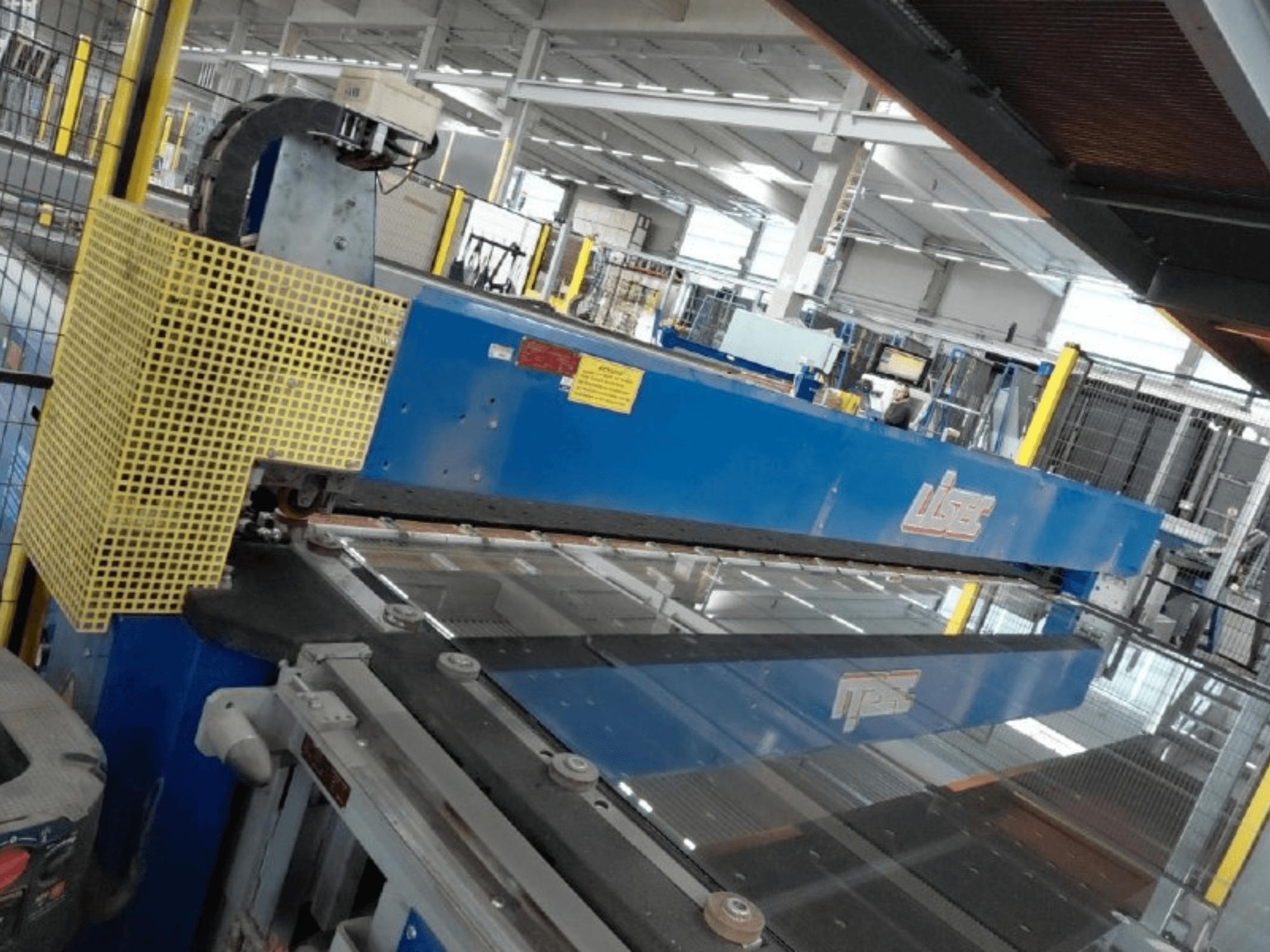

LISEC - Combined VSG & Float Glass Cutting LineDE-OTH-LIS-2009-00001

- Konfiguracja instalacji: Połączona linia do automatycznego cięcia szkła float i laminowanego szkła bezpiecznego (VSG) z modułami rozbijania, transportu i przycinania

- Producent systemu: LISEC Austria GmbH / LISEC Maschinenbau GmbH

- Lata produkcji (integracja linii): 2009 i 2016 (instalacja mieszana)

- Stan eksploatacyjny: Obecnie zainstalowana i działająca w ramach aktywnej produkcji (możliwa kontrola w stanie „pod klucz”)

- Standardowe napięcie linii: 400 V / 50 Hz (3/N/PE~ 400 V, sterowanie: 24 V AC/DC)

- Ciśnienie robocze sprężonego powietrza: 6,00 – 8,00 bar

- Łączna masa zainstalowanego sprzętu: > 28 400 kg

ZARZĄDZENIE MODUŁÓW I SPECYFIKACJE POSZCZEGÓLNYCH ELEMENTÓW:

1. Sekcja obróbki szkła VSG (laminowanego szkła bezpiecznego):

- Pozycja 01: LISEC PTV-60/30RE (rok produkcji: 2009)

* Typ: maszyna do cięcia szkła laminowanego (Verbundglasschneidanlage)

* Masa: 5 640 kg | Parametry elektryczne: 400 V / 50 Hz

- Pozycja 02: LISEC VZ Linie 2 (rok produkcji: brak danych)

* Typ: Jednostka montażowa / sekcja połączeń linii

- Pozycja 03: LISEC LKT-45/45TS (rok produkcji: 2009)

* Typ: Stół obróbczy / wspierający z poduszką powietrzną

* Masa: 3 200 kg | Obciążenie przyłączeniowe: 61,28 kVA | Ciśnienie powietrza: 8,00 bar

- Pozycja 04: LISEC VB-33 (rok produkcji: 2009)

* Typ: Podzespół linii do produkcji szkła laminowanego

* Masa: 2 200 kg | Moc przyłączona: 17,00 kVA | Ciśnienie powietrza: 6,00 bar

- Pozycja 05: LISEC FASV-33 (rok produkcji: 2016)

* Typ: Zautomatyzowana maszyna do przycinania/usuwania wystających warstw folii PVB

* Masa: nie podano | Moc przyłączona: 0,83 kVA | Ciśnienie powietrza: 6,00 bar

- Pozycja 06: LISEC VB-33 (rok produkcji: 2016)

* Typ: Maszyna do cięcia szkła laminowanego

* Masa: 2 200 kg | Moc przyłączeniowa: 18,83 kVA | Ciśnienie powietrza: 6,00 bar | Maksymalne obciążenie: 43 kg/m²

- Pozycja 07: LISEC AL-32/33N (rok produkcji: 2016)

* Typ: Sekcja pozycjonowania i ustalania szprosów

* Masa: 1 830 kg | Moc przyłączeniowa: 25,88 kVA | Ciśnienie powietrza: 6,00 bar

- Pozycja 08: LISEC BTA-20/26 (rok produkcji: 2016)

* Typ: Poziomy przenośnik taśmowy

* Masa: 1 020 kg | Moc przyłączona: 6,08 kVA | Ciśnienie powietrza: 6,00 bar | Obciążenie maksymalne: 50 kg/m²

2. Sekcja obróbki i transportu szkła płaskiego:

- Pozycja 09: LISEC BTA-20/26 (rok produkcji: 2016)

* Typ: Poziomy przenośnik taśmowy

* Masa: 1 020 kg | Moc przyłączona: 6,08 kVA | Ciśnienie powietrza: 6,00 bar

- Pozycja 10: LISEC BTA-40/26 (rok produkcji: brak danych)

* Typ: Poziomy stół transportowo-podtrzymujący

* Masa: nie podano | Parametry elektryczne: nie podano

- Pozycja 11: LISEC BTA-20/26 (rok produkcji: 2016)

* Typ: Poziomy przenośnik taśmowy

* Masa: 1 020 kg | Moc przyłączeniowa: 9,05 kVA | Ciśnienie powietrza: 6,00 bar

- Pozycja 12: LISEC BTS-37/33 (rok produkcji: 2016)

* Typ: Ręczny stół rozdzielający ze zintegrowanymi prętami rozdzielającymi

* Masa: 1 543 kg | Moc przyłączna: 15,75 kVA | Ciśnienie powietrza: 6,00 bar

- Pozycja 13: LISEC LKT-10/33 (rok produkcji: 2016)

* Typ: Poziomy stół transferowy z poduszką powietrzną

* Masa: 250 kg | Moc przyłączona: 4,50 kVA | Ciśnienie powietrza: 6,00 bar | Maksymalne obciążenie: 33 kg/m²

- Pozycja 14: LISEC BTA-40/26 (rok produkcji: 2009)

* Typ: Poziomy przenośnik taśmowy

* Masa: 1 154 kg | Moc przyłączeniowa: 2,30 kVA | Ciśnienie powietrza: 8,00 bar | Maksymalne obciążenie: 50 kg/m²

- Pozycja 15: LISEC TBY-26/12 (rok produkcji: 2009)

* Typ: Moduł transportu pośredniego

* Masa: 255 kg | Pobór mocy: 0,00 kVA | Ciśnienie powietrza: 6,00 bar

- Pozycja 16: LISEC RWF-33/25 (rok produkcji: 2009)

* Typ: Zespół przenośnika rolkowo-taśmowego

* Masa: 975 kg | Moc przyłączona: 4,59 kVA | Ciśnienie powietrza: 8,00 bar

- Pozycja 17: LISEC BTA-30/33 (rok produkcji: 2009)

* Typ: Poziomy stół transportowy taśmowy

* Masa: 980 kg | Moc przyłączeniowa: 2,30 kVA | Ciśnienie powietrza: 8,00 bar

- Pozycja 18: LISEC RBA-25 (rok produkcji: 2009)

* Typ: Podzespół do wyrównywania i transportu na linii pływającej

* Masa: 820 kg | Moc przyłączeniowa: 1,46 kVA | Ciśnienie powietrza: 8,00 bar

- Pozycja 19: LISEC TBX-33/12 (rok produkcji: 2009)

* Typ: Zespół przenośnika taśmowego/podnośnika

* Masa: 290 kg | Moc przyłączeniowa: 0,00 kVA | Ciśnienie powietrza: 8,00 bar

- Pozycja 20: LISEC BTA-60/33 (rok produkcji: 2009)

* Typ: Poziomy stół przenośnikowy o dużej wydajności

* Masa: 1 560 kg | Moc przyłączna: 18,22 kVA | Ciśnienie powietrza: 0,00 bar

- Pozycja 21: LISEC ARS-33 (rok produkcji: 2009)

* Typ: Wielokierunkowy stół kulkowy do transportu i pozycjonowania

* Masa: 580 kg | Obciążenie przyłączeniowe: nieokreślone | Ciśnienie powietrza: 8,00 bar

- Pozycja 22: LISEC ESL-60/30RS (rok produkcji: 2009)

* Typ: Automatyczny most i stół do cięcia szkła float z sterowaniem CNC

* Masa: 6 380 kg | Moc przyłączona: 14,90 kVA | Ciśnienie powietrza: 8,00 bar | Prąd przy pełnym obciążeniu: 21,50 A
