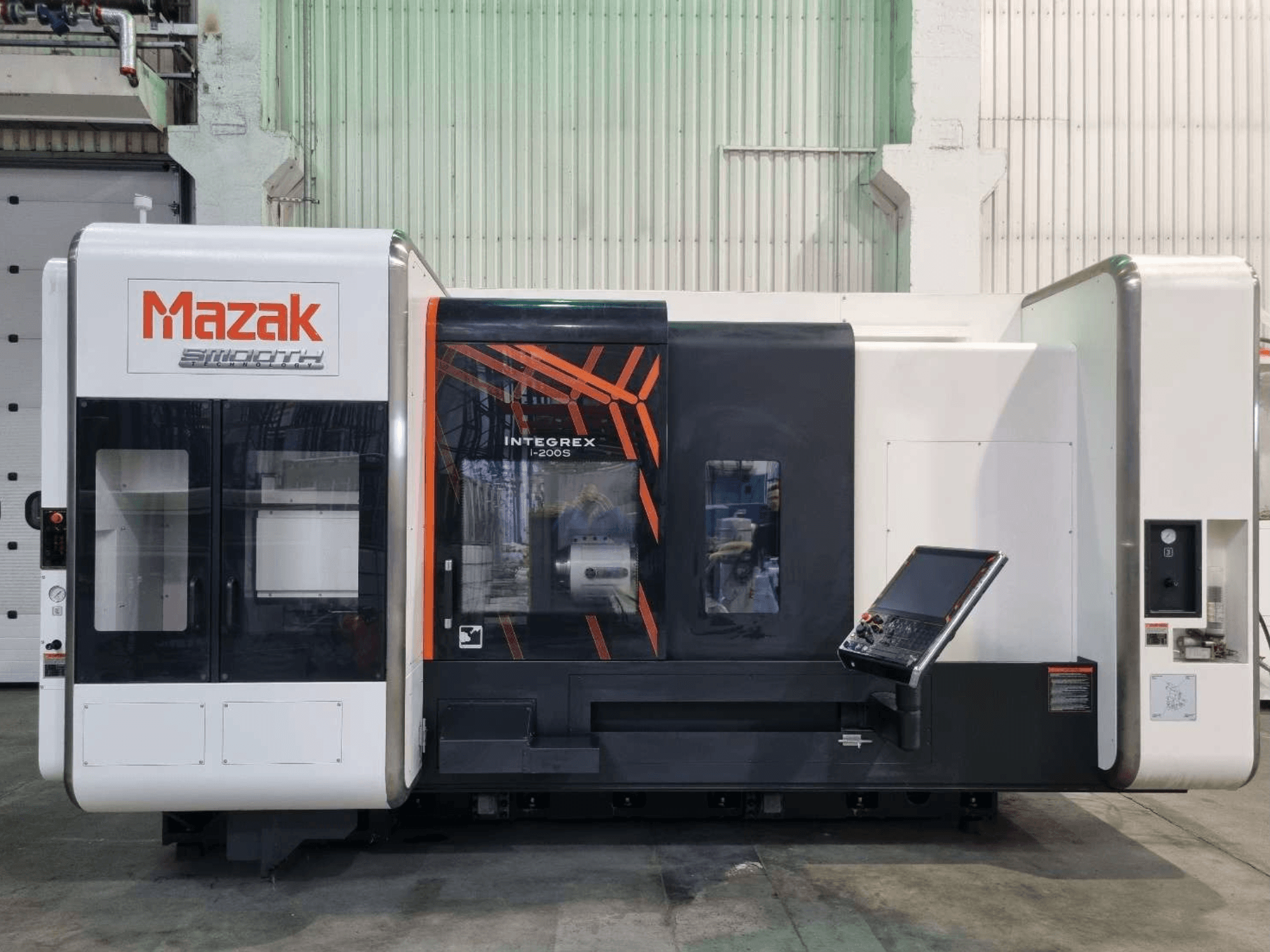

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Czas pracy: Ok. 68 godz.

• Dostępność: Natychmiastowa

• Kluczowe możliwości:

  • Pełna 5-osiowa obróbka symultaniczna

  • Wrzeciono główne + drugie wrzeciono

  • Wrzeciono frezujące z automatycznym zmieniaczem narzędzi

  • Kompletne toczenie i frezowanie w jednej konfiguracji

• Wydajność i zakres roboczy

  • Maks. wychylenie: Ø658 mm

  • Obrót nad prowadnicą poprzeczną: Ø658 mm

  • Maksymalna średnica obróbki: Ø658 mm

  • Maksymalna długość obróbki: 1519 mm

  • Pojemność pręta (wrzeciono główne): Ø102 mm

  • Pojemność pręta (drugie wrzeciono): Ø65 mm

  • Maks. masa nośna (wrzeciono główne): 650 kg

  • Maksymalna masa podparcia (drugie wrzeciono): 300 kg

• Wrzeciono główne (HD1)

  • Rozmiar uchwytu: 12"

  • Otwór wrzeciona: Ø112 mm

  • Moc silnika: 22 / 18,5 kW

  • Moment obrotowy: 883,3 / 716,2 Nm

  • Czas przyspieszania: 4.9 s

  • System nadmuchu powietrza: W zestawie

  • Dodatkowa konfiguracja: Wytrzymałe wrzeciono HD1; demontaż standardowego cylindra wrzeciona i uchwytu

• Drugie wrzeciono (HD2)

  • Rozmiar uchwytu: 8"

  • Maksymalna prędkość: 5000 obr.

  • Otwór wrzeciona: Ø76 mm

  • Moc silnika: 18,5 / 15 kW

  • Moment obrotowy: 325 / 238 Nm

  • Czas przyspieszania: 4.5 s

  • Opcja fabryczna: Funkcja synchronizacji wrzeciona HD2

• Wrzeciono frezujące

  • Maksymalna prędkość: 12 000 obr.

  • Moc silnika: 24 kW

  • Chłodzenie: Olej i powietrze

  • Interfejs narzędzia: HSK-A63 (T63)

  • Czas indeksowania 90°: 0,5 s

  • Przyspieszenie: 1.27 s

  • Smarowanie: Olej i powietrze

  • Pojemność narzędzia:

    • Narzędzia tokarskie O.D: □25 mm

    • Narzędzia tokarskie I.D: Ø40 mm

    • Narzędzia frezarskie: Maks. Ø125 × 400 mm

• Przesuwy osi

  • W: 1574 mm

  • Szybki przesuw: X/Z 50 m/min; Y 40 m/min; W 30 m/min

• System narzędziowy i magazyn

  • System narzędziowy: CAPTO C6

  • Pojemność magazynu narzędzi: 72 pozycje

  • Automatyczny zmieniacz narzędzi: w zestawie

  • Funkcje: Wykrywanie uszkodzenia narzędzia w magazynku; Wykrywanie przeciążenia

• Funkcje i oprogramowanie CNC

  • Pakiet funkcji obróbki 5-osiowej

  • Kompensacja promienia narzędzia dla 5 osi

  • Interpolacja cylindryczna

  • Interpolacja współrzędnych biegunowych

  • Synchroniczne gwintowanie z wrzecionem frezarskim

• Chłodzenie i przygotowanie

  • Chłodziwo przez narzędzie: 7 MPa

  • Przygotowanie do systemu ekstrakcji mgły olejowej

• Najważniejsze cechy

  • Praktycznie nowy stan po zaledwie ~68 godzinach pracy

  • Bardzo bogata konfiguracja fabryczna

  • Pełna 5-osiowa obróbka symultaniczna

  • Konfiguracja wrzeciona głównego i podrzędnego

  • 72-narzędziowy magazyn CAPTO

  • Gotowość do produkcji przy znacznych oszczędnościach w porównaniu z nowym sprzętem

Dodatkowe wyposażenie

• Obsługa wiórów i części

  • Boczny przenośnik wiórów - typu Consep

  • Taśmowy przenośnik części

• Podawanie prętów i obsługa detali

  • Podajnik prętów LNS QLS II

  • Zestaw interfejsu podajnika prętów

  • Automatyczny chwytak części

• Filtracja

  • Jednostka SEI FILTRATION

    • Seria: JT040

    • Model: 40/70-V-I-R-FM

    • Rok: 2018

• Inne akcesoria

  • Kotwy do montażu na maszynie

  • 3-kolorowa lampka sygnalizacyjna stanu maszyny
