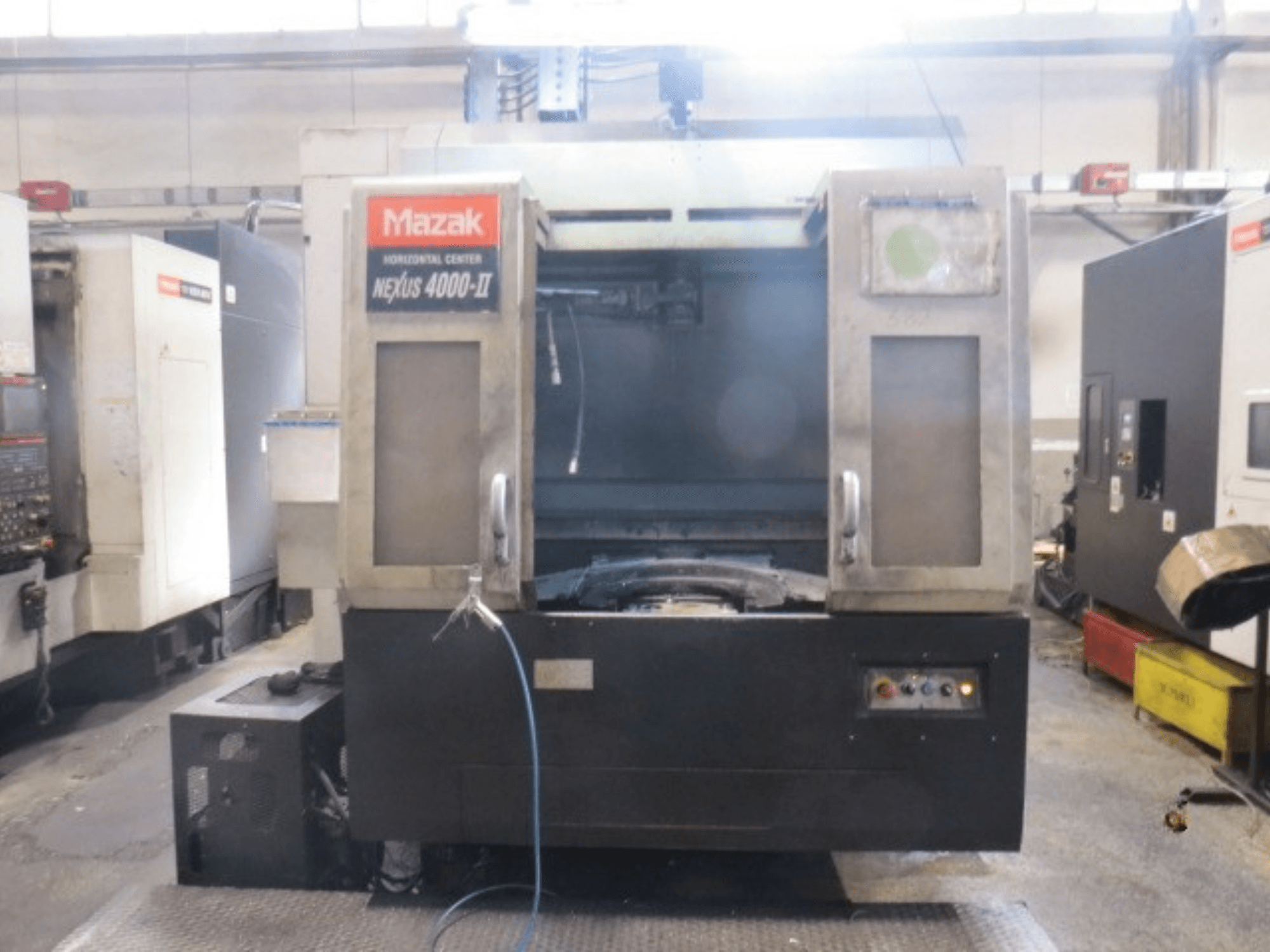

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Przesuwy

  • Prędkość posuwu szybkiego (X/Y/Z): 60 000 mm/min

  • Maks. posuw skrawania: 60 000 mm/min

• Pojemność obrabianego elementu

  • Maks. średnica obrabianego elementu: Ø630 mm

  • Maks. wysokość obrabianego elementu: 900 mm

  • Maks. waga obrabianego elementu: 400 kg

• Paleta / Stół

  • Wymiary palety: 400 × 400 mm

  • Standardowy zmieniacz palet: 2 palety

  • Czas wymiany palety: 6 s

  • Standardowe indeksowanie osi B: 1° × 360 pozycji

  • Czas indeksowania osi B: 1,3 s / 90°

  • Opcjonalny stół pozycjonujący NC: 0,001°

  • Opcjonalny stół obrotowy sterowany numerycznie: 0,0001°

  • Powtarzalność pozycjonowania palety: ≤4 µm

• Wrzeciono (dwie konfiguracje)

  • Wrzeciono o wysokim momencie obrotowym, 12 000 obr./min

    • 30 kW / 30 min; 22 kW w trybie ciągłym

    • Maks. moment obrotowy: 300 Nm

  • Wrzeciono szybobieżne 18 000 obr./min

    • 35 kW / 30 min; 26 kW w trybie ciągłym

    • Maks. moment obrotowy: 168 Nm

  • Zakres prędkości wrzeciona: 35–12 000 obr./min lub 35–18 000 obr./min (w zależności od wersji)

• ATC / Magazyn narzędzi

  • Magazyn standardowy: 40 narzędzi

  • Opcjonalnie: 60 / 80 / 120 / 160 narzędzi

  • Uchwyt narzędziowy: ISO BT40

  • Maks. średnica narzędzia: Ø95 mm

  • Maks. średnica narzędzia bez sąsiednich narzędzi: Ø150 mm

  • Maks. długość narzędzia: 420 mm

  • Czas między kolejnymi wiórami: 2,7 s dla narzędzi <6 kg; 3,2 s dla narzędzi 6–12 kg

• Płyn chłodzący

  • Zbiornik chłodziwa: 500 l

  • Standardowy system chłodzenia zalewowego

  • Moduł chłodzenia wrzeciona w standardzie

• Odprowadzanie wiórów

  • Standard: przenośniki spiralne po obu stronach stołu

• Dokładność

  • Dokładność pozycjonowania dwukierunkowego w osiach X/Y/Z: 0,012 mm

  • Powtarzalność dwukierunkowa w osiach X/Y/Z: 0,008 mm

• Zasilanie elektryczne / pneumatyczne

  • Napięcie (w zależności od miejsca przeznaczenia): 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 V

  • Częstotliwość: 50/60 Hz

  • Ciśnienie powietrza: 0,5–0,9 MPa

  • Standardowe zużycie powietrza: 200 l/min

Wyposażenie dodatkowe

• Opcje chłodzenia przez wrzeciono (CTS): 0,8 MPa, 1,5 MPa, wysokociśnieniowe 6,9 MPa

• Opcje transportu wiórów: przenośnik wiórów z wyładowaniem bocznym, przenośnik wiórów z wyładowaniem tylnym

• Filtracja: różne systemy filtracji chłodziwa/wiórów
