Mazak - QTE-200MY SGNL-TUR-MAZ-2023-00001

Name: Mazak QTE-200MY SG
Brand: Mazak
SKU: NL-TUR-MAZ-2023-00001
Price: 651950 PLN
Availability: InStock

651 950 zł

Cena GINDUMAC

(Ex works)

UZYSKAJ CENĘ OFICJALNĄ

Obejrzyj maszynę na miejscu

złóż kontrofertę

Pobierz PDF

Masz dodatkowe pytania? Skontaktuj się z nami!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Kontakt przez Whatsapp

GINDUMAC
Produkty
Obrabiarki
Używany Mazak QTE-200MY SG na sprzedaż | gindumac.com

Pokaż w oryginalnym języku

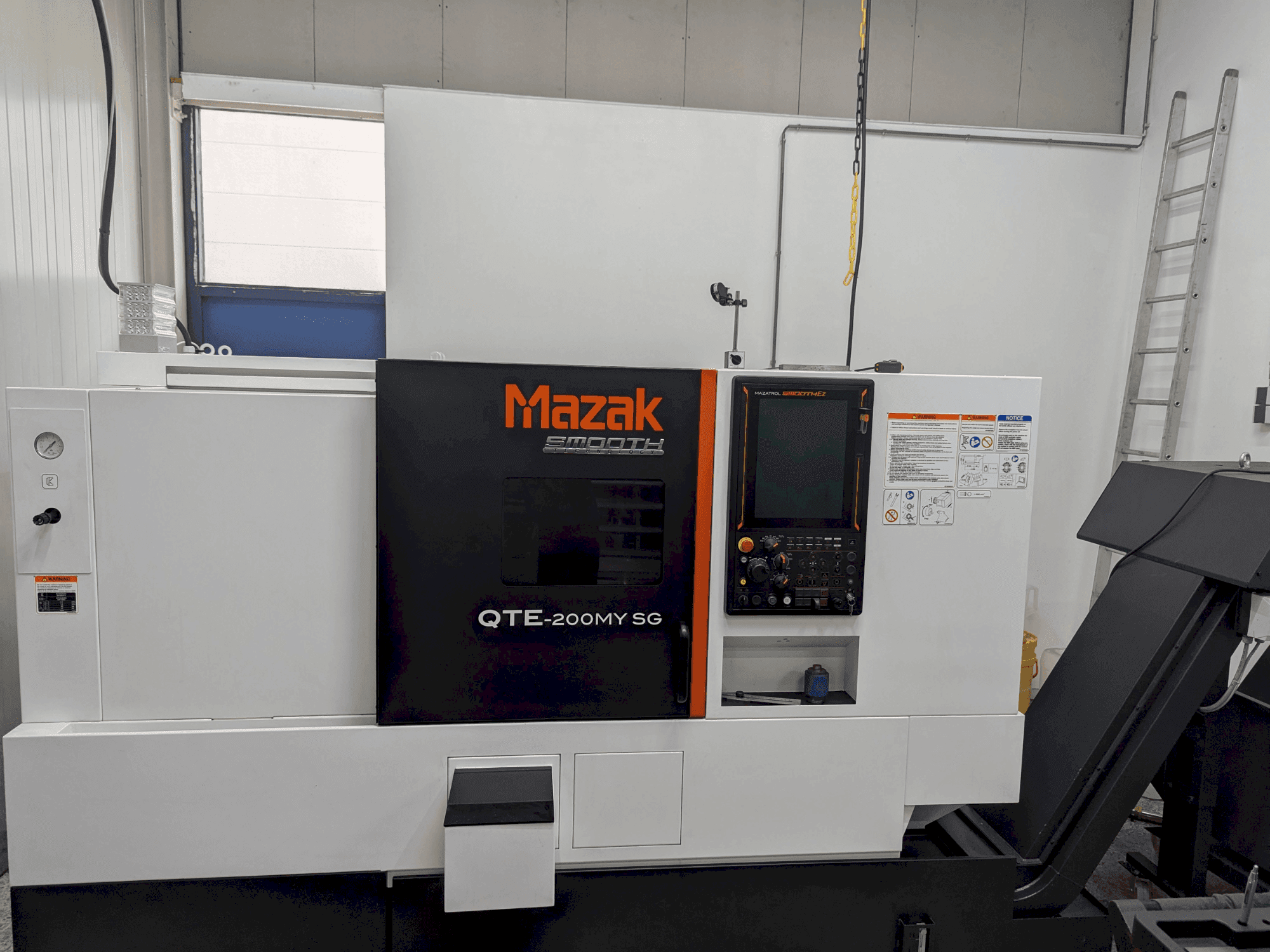

Ta 4-osiowa frezarka Mazak QTE-200MY SG została wyprodukowana w 2023 roku. Charakteryzuje się maksymalną średnicą obrotu 695 mm, standardową średnicą cięcia 235 mm i maksymalną średnicą toczenia 340 mm. Wrzeciono główne pracuje z prędkością do 5000 min-1, a moc silnika wynosi 15,0 kW. Obejmuje ono 12-pozycyjną głowicę rewolwerową, a prędkości przesuwu w osiach X, Y, Z i C wynoszą odpowiednio 30, 10 i 30 m/min. Skontaktuj się z nami, aby uzyskać więcej informacji na temat tej maszyny.

Informacje o maszynie

marka: Mazak
rok: 2023
MODEL: QTE-200MY SG
zastosowanie: Toczenie
Lokalizacja: Holandia
rodzaj maszyny: Tokarka pozioma
Marka sterowania: MAZATROL

Dane techniczne - Mazak QTE-200MY SG

Ogólne dane

Długość maszyny: 1690 mm
Szerokość maszyny: 2785 mm
Wysokość maszyny: 1725 mm
Waga maszyny: 4650 kg

Sterowanie

Marka: MAZATROL
Model: SMOOTH Ez

Główny napęd

Liczba osi: 3

Przesuw

Oś X Przesuw: 215 mm
Oś X Szybki posuw: 30 m/min
Oś Y Przesuw: 100 mm
Oś Y Szybki posuw: 10 m/min
Oś Z Przesuw: 605 mm
Oś Z Szybki posuw: 30 m/min

Media

Ciśnienie powietrza: 0.5 to 1.0 MPa

Ogólne dane

Długość maszyny: 1690 mm
Szerokość maszyny: 2785 mm
Wysokość maszyny: 1725 mm
Waga maszyny: 4650 kg

Sterowanie

Marka: MAZATROL
Model: SMOOTH Ez

Główny napęd

Liczba osi: 3

Przesuw

Oś X Przesuw: 215 mm
Oś X Szybki posuw: 30 m/min
Oś Y Przesuw: 100 mm
Oś Y Szybki posuw: 10 m/min
Oś Z Przesuw: 605 mm
Oś Z Szybki posuw: 30 m/min

Media

Ciśnienie powietrza: 0.5 to 1.0 MPa

Dodatkowy sprzęt

- Transformator dla Europy (CE)
- Prowadnica rolkowa z łożyskami baryłkowymi
- Wejście/wyjście karty pamięci SD + wejście/wyjście pamięci USB
- 1 Zestaw przycisków sterujących
- Zestaw fundamentowy (płyty stalowe)
- Oznaczenie CE (z filtrem przeciwzakłóceniowym)
- Pozycjonowanie osi C Przyrost 0,0001°
- 12-pozycyjna wieżyczka
- Sterowanie osią Y
- Interfejs podajnika prętów

Informacje dodatkowe

- Automatyczny chwytacz części Chłodzenie pod wysokim ciśnieniem Przygotowanie do przenośnika wiórów Uchwyt otwarty 8" Ramię pomiarowe Wieża sygnalizacyjna Centrum obrotowe Łańcuchowy przenośnik wiórów z wyrzutem bocznym Funkcja grawerowania współrzędnych cylindrycznych i biegunowych Automatyczny cykl dziobania z wykrywaniem obciążenia System szybkiej wymiany uchwytu tnącego Średnica pręta Obrabiany przedmiot Maksymalna średnica obrotu: 695 mm Standardowa średnica cięcia: 235 mm Maksymalna długość cięcia: 535 mm Maksymalna średnica toczenia: 340 mm Maksymalna średnica pręta: 65 mm Maksymalna waga uchwytu: 200 kg Maksymalna waga przedmiotu obrabianego: 500 kg Odległość między nosem wrzeciona a końcem przedmiotu obrabianego: 81 do 686 mm Głowica rewolwerowa Liczba pozycji narzędzia: 12 Rozmiar narzędzia (toczenie zewnętrzne): 25 mm Rozmiar narzędzia (toczenie wewnętrzne): 40 mm Rozmiar narzędzia (wiertło napędzane): 20 mm Rozmiar narzędzia (frez trzpieniowy napędzany): 20 mm Rozmiar narzędzia (gwintownik napędzany): M20 Czas indeksowania 1 krok: 0,23 s Czas indeksowania pełnego obrotu: 0.63 s Końcówka Otwór centralny (stożek Morse'a): MK nr 5 Skok konika (ruch korpusu): 565 mm Maksymalny nacisk: 5000 N Narzędzia Moc wrzeciona frezującego (moc ciągła): 3,7 kW Moc wrzeciona frezującego (40% ED): 5,5 kW Maksymalna prędkość wrzeciona frezującego: 4500 min-1 Minimalna prędkość wrzeciona frezującego: 20 min-1 Media Pojemność zbiornika: 225 l Pompa chłodziwa: MTA70H-250 Moc: 0,25 kW Natężenie przepływu sprężonego powietrza: 75 do 370 L/min (ANR)

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
