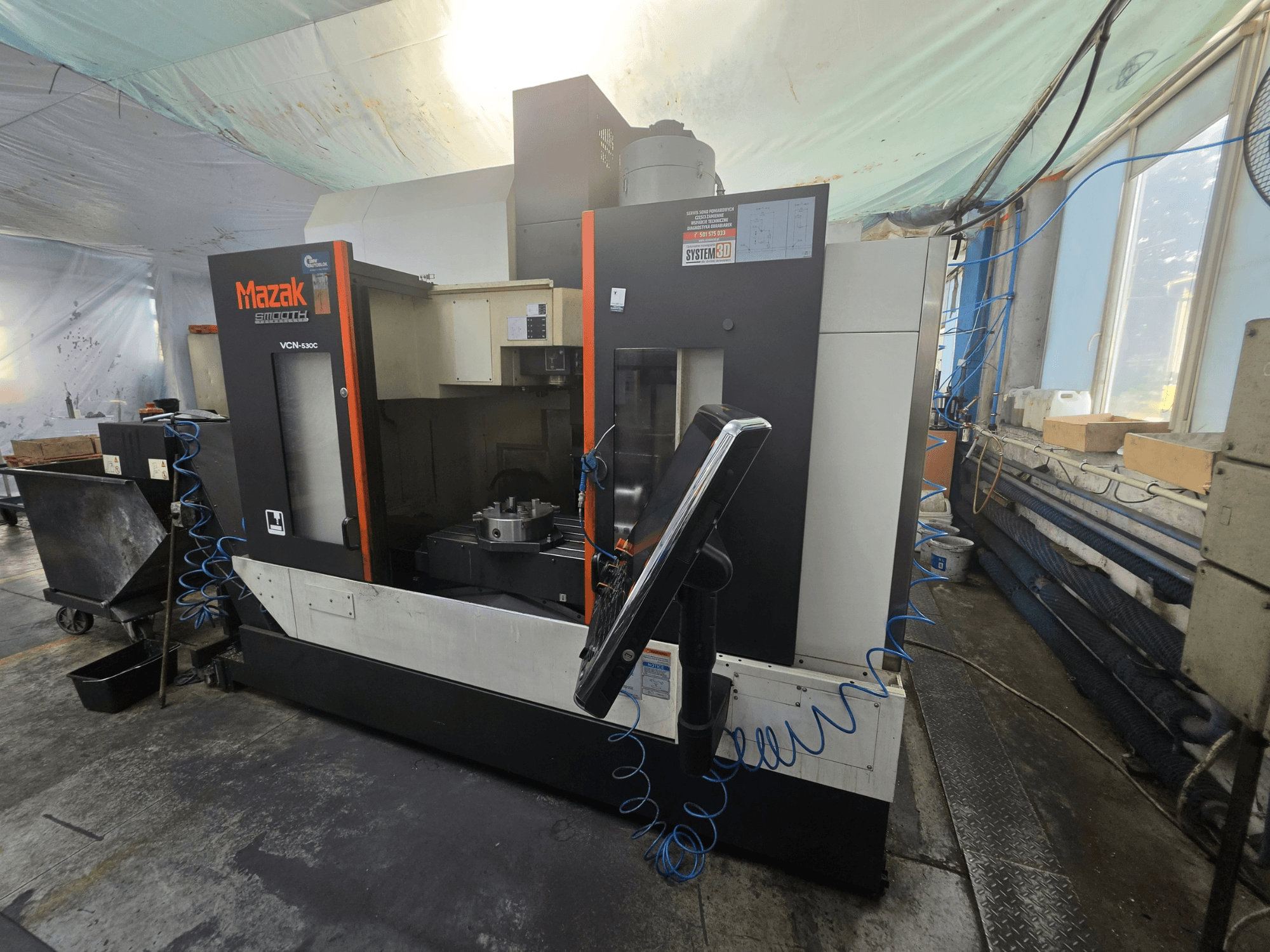

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Licznik roboczy (tylko cięcie): 11 917 godz.

• Przesuwy osi (standardowy model VCN 530C):

  • Odległość od powierzchni stołu do czoła wrzeciona: 150–660 mm

  • Odległość od kolumny do środka wrzeciona: 586 mm

• Obszar roboczy / możliwości:

  • Maksymalna długość obrabianego elementu: 1 300 mm

  • Maksymalna szerokość obrabianego elementu: 550 mm

  • Maksymalna wysokość obrabianego elementu: 570 mm

  • Maksymalna waga obrabianego elementu: 1 200 kg

• Stół roboczy:

  • Wymiary stołu: 1 300 × 550 mm

  • Rowki teowe: 5; szerokość 18 mm; rozstaw 100 mm

  • Uwaga: Nośność stołu nie odpowiada nośności stołu obrotowego

• Wrzeciono:

  • Moc silnika: 18,5 / 11 / 7,5 kW (w zależności od trybu pracy)

• Oprzyrządowanie / ATC:

  • Maksymalna długość narzędzia: 350 mm

  • Maksymalna średnica narzędzia: 80 mm (125 mm, jeśli sąsiednie kieszenie są puste)

  • Czas wymiany narzędzia: 1,3 s

• Prędkości posuwu:

  • Szybki przesuw w osiach X/Y/Z: 42 m/min

  • Posuw skrawania: 1–42 000 mm/min

• Wyposażenie / wymiary:

  • Pojemność zbiornika chłodziwa: 250 l

  • Powierzchnia zajmowana przez maszynę (ok.): 2 880 × 3 102 mm

  • Wysokość maszyny (ok.): 2 807 mm

• Funkcje maszyny w zestawie (pakiet produkcyjny PD081):

  • Powietrzny strumień do czyszczenia obrabianych elementów

  • Wysokociśnieniowy obieg chłodziwa przez wrzeciono

  • Płukanie osłon maszyny płynem chłodzącym

  • Synchroniczne gwintowanie

  • Pamięć CNC: maksymalny rozmiar programu 8 MB

  • Nachylenie G00 Stała optymalizacja szybkiego przemieszczania

Wyposażenie dodatkowe

• Czwarta oś:

  • Stół obrotowy Tsudakoma NC, model RNE-200L (Japonia), z płytą czołową 250 mm

  • Przygotowanie czwartej osi na maszynie

• Odprowadzanie wiórów:

  • Lewostronny przenośnik wiórów z taśmą zawiasową firmy Crowther

  • Przygotowanie do montażu przenośnika wiórów po lewej stronie

• Pomiar:

  • Sonda do pomiaru obrabianego elementu Renishaw OMP60

  • Przygotowanie sondy OMP60 na maszynie

• Odciąg:

  • Urządzenie do odciągania mgły olejowej Filtermist FX6002

• Inne:

  • System mocowania obrabianego elementu

  • Pneumatyczny pistolet do płukania chłodziwem
