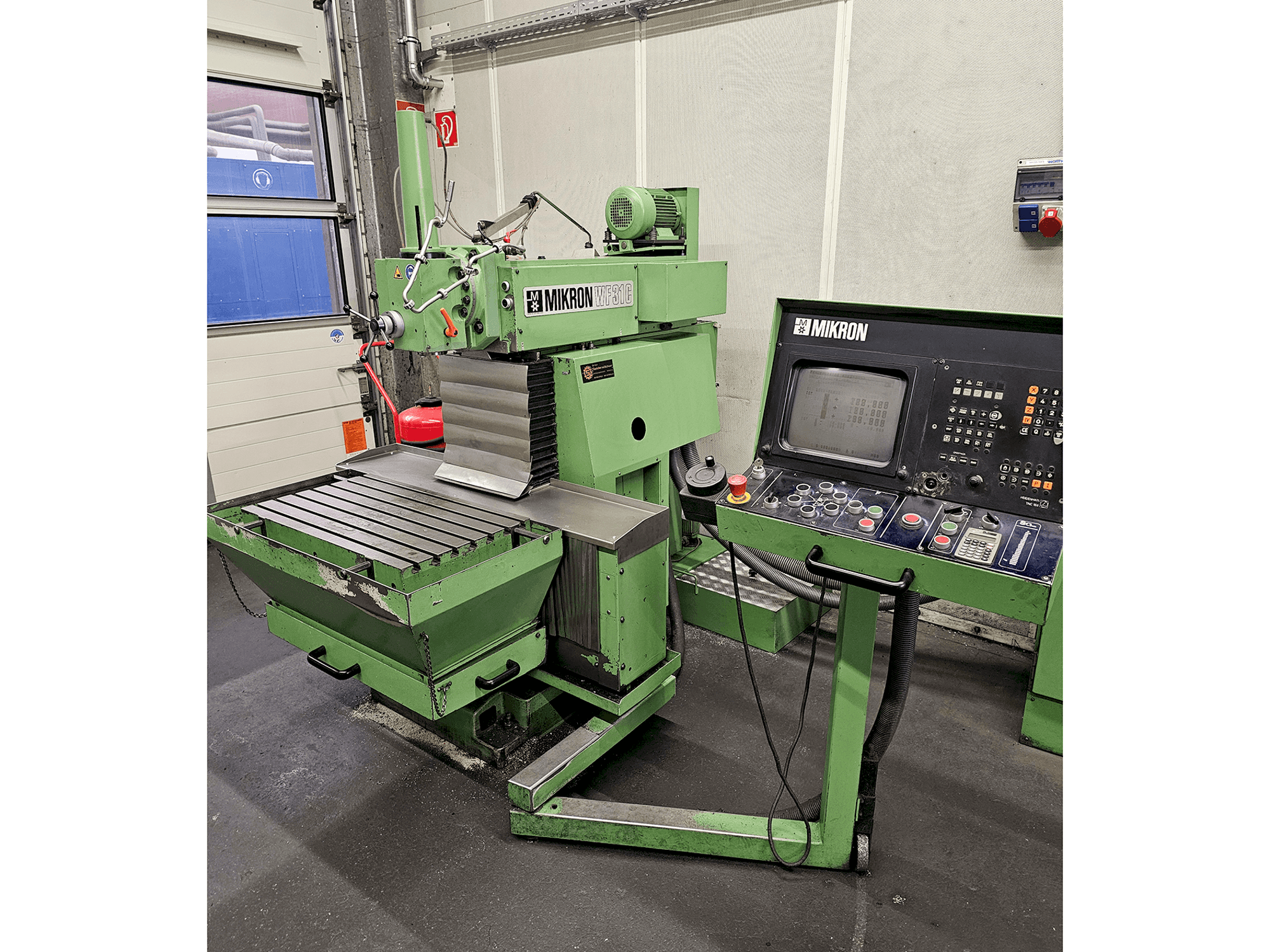

MIKRON WF-31C

Galeria zdjęć

MIKRON - WF-31CDE-MIL-MIK-1986-00001

Sprzedana

Masz dodatkowe pytania? Skontaktuj się z nami!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Kontakt przez Whatsapp

GINDUMAC
Produkty
Obrabiarki
Uniwersalne centrum obróbcze Mikron WF-31C

Pokaż w oryginalnym języku

Uniwersalne centrum obróbcze Mikron WF-31C zostało wyprodukowane w 1986 roku. Jest wyposażone w jednostkę sterującą MIKRON i ma 3 osie. Maszyna ma prędkość wrzeciona 31,5-3150 obr.

Informacje o maszynie

marka: MIKRON
rok: 1986
MODEL: WF-31C
zastosowanie: Frezowanie
Lokalizacja: Niemcy
rodzaj maszyny: Uniwersalne centrum obróbcze

Dane techniczne - MIKRON WF-31C

Ogólne dane

Długość maszyny: 2700 mm
Szerokość maszyny: 2900 mm
Wysokość maszyny: 2000 mm
Waga maszyny: 2300 kg

Główny napęd

Zakres obrotów wrzeciona: 31.5 - 3150 1/MIN
Moc silnika wrzeciona: 3.3/4 KW
Stożek zaciskowy: ISO 40/M 16
Liczba osi: 3

Ruch osi

Oś X Ruch osi: 500 mm
Oś Y Ruch osi: 500 mm
Oś Z Ruch osi: 400 mm

Przedmiot obrabiany

Ciężar przedmiotu obrabianego: 400 kg

Informacje dodatkowe

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

Pionowa powierzchnia mocowania: 300 x 450 mm
Liczba gwintowanych otworów: 2 x 6
Rozstaw otworów gwintowanych: 45 mm, gwint: m16
Powierzchnia mocowania stołu kątowego: 460 × 800 mm
Liczba rowków teowych: 7, rozstaw rowków teowych: 63 mm, szerokość t-slotu: 14-h7 mm
Waga maszyny z pionową głowicą frezującą i. Stołem kątowym: 2300 kg
Waga podstawy skrzyni: 170 kg
Waga skrzyni transportowej: 400 kg
Ilość płynu chłodzącego w zbiorniku płynu chłodzącego: około 100 litrów
Obciążenie połączenia elektrycznego: 9 kw

Korzyści techniczne dla maszyn

Napęd wrzeciona frezującego: 21
Zakres prędkości geom. Stopniowany: 1259
Ruch pióra w pionie: 90 mm
Napędy zasilające
Regulacja: 2 - 3000 mm/min
Szybka prędkość przesuwu w osiach x i y: 6000 mm/min, szybka prędkość przesuwu w osi z: 5000 mm/min
Silnik posuwu momentu obrotowego wzdłuż i w poprzek: 3,5 nm, silnik posuwu momentu obrotowego w pionie: 7 nm
Ścieżki przemieszczenia - długość - ruch poprzeczny - pionowy, wzdłużny stołu mocującego
Maks. Pionowa wysokość montażu pomiędzy: 450 mm
Pionowa głowica frezarska i stół kątowy, poprzez przesunięcie stołu o 1 rowek teowy: 495 mm

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
