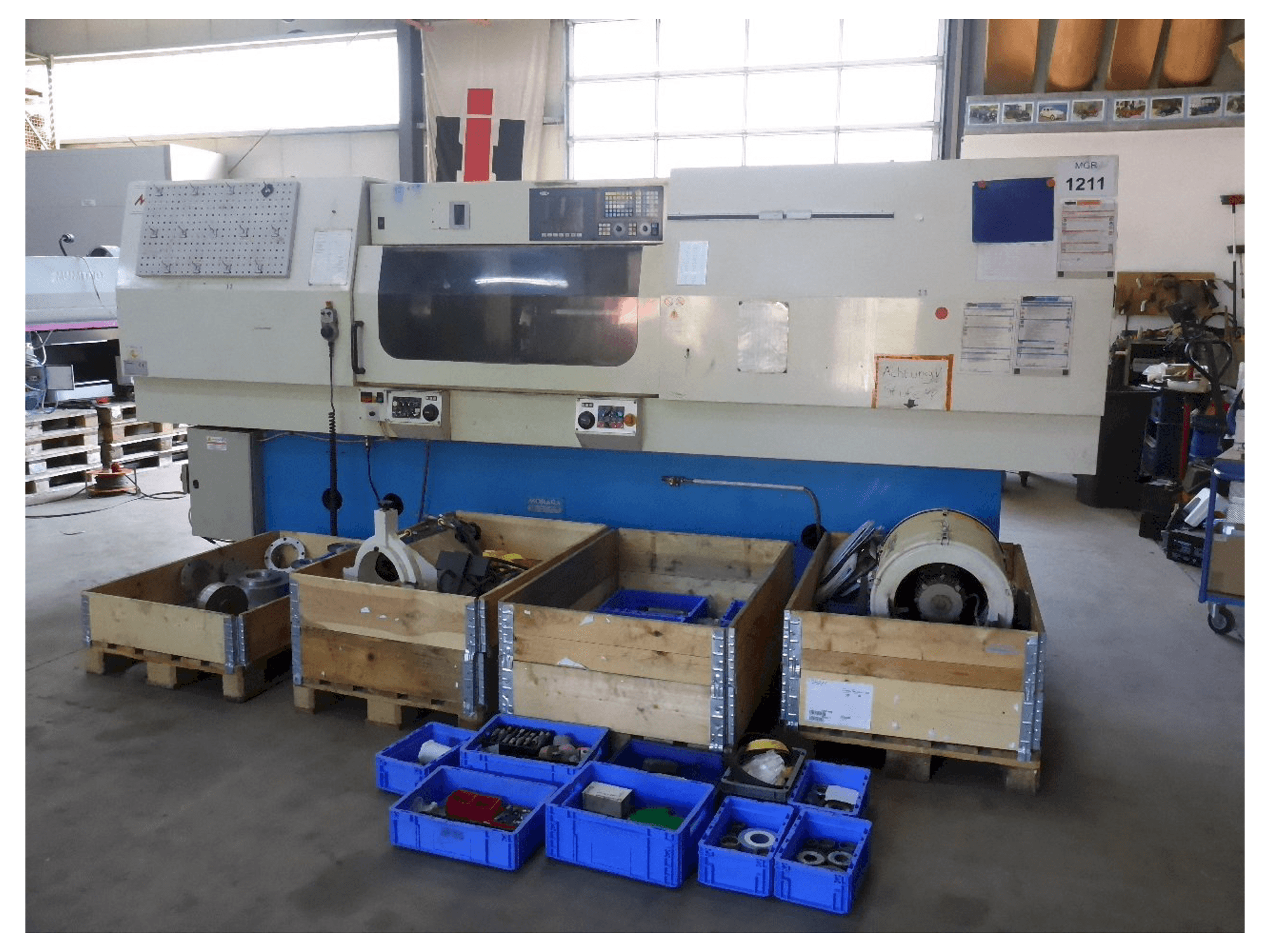

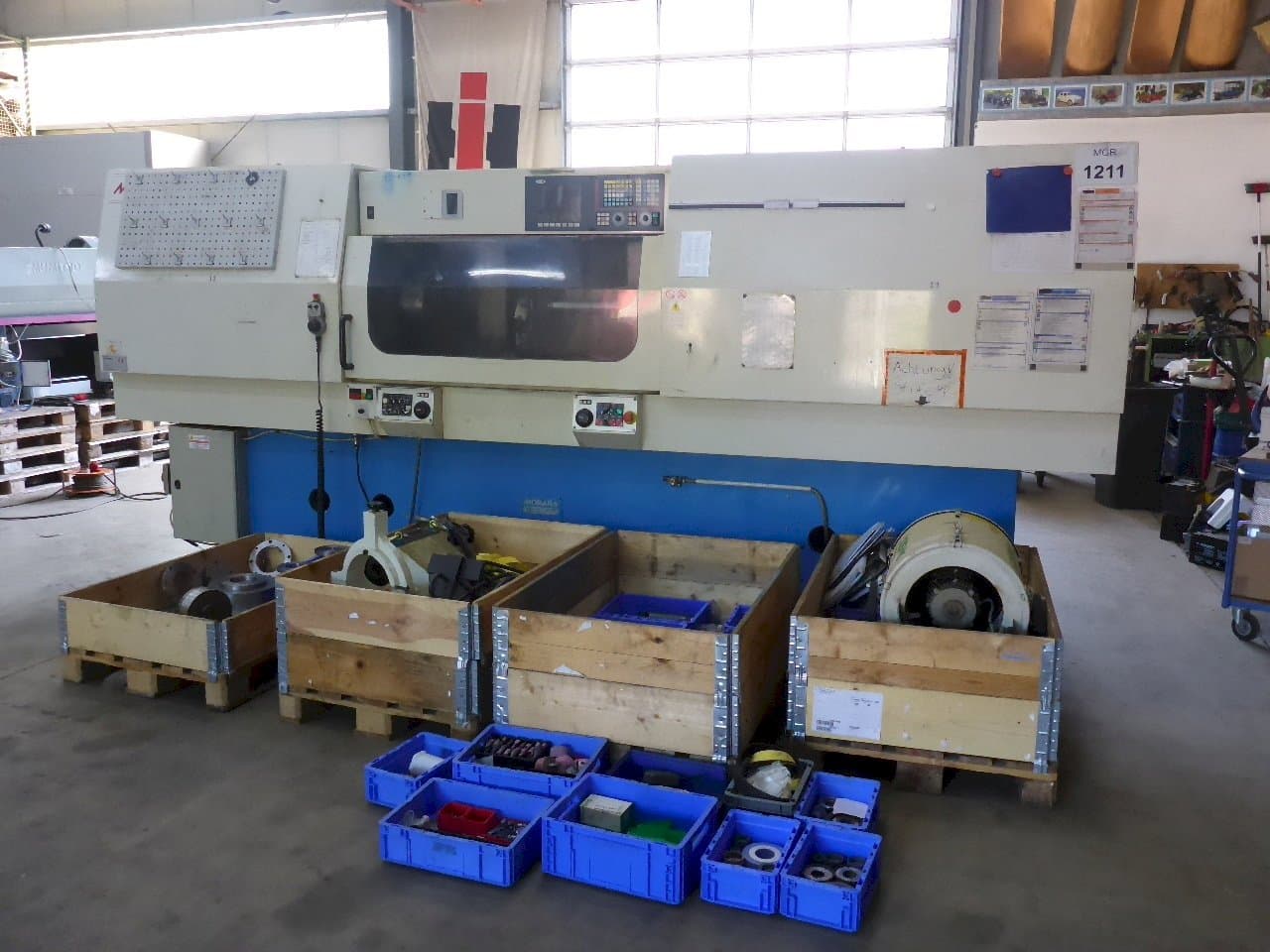

MORARA - Heavy Quick I/E 1000 CNCDE-GRI-MOR-2004-00001

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Największy kąt regulacji 200 stopni, najmniejszy kąt nachylenia 1. 5 stopni, blokowanie/zwalnianie - hydrauliczne, rozdzielczość 0,001 stopnia.
• Wrzeciennik do szlifowania wewnętrznego: typ wrzeciona - standardowy napęd pasowy. Średnica zewnętrzna wrzeciona maks. 100 mm.
• Sterowanie - enkoder cyfrowy. Śruba kulowa 40x5mm, sterowanie - enkoder cyfrowy. Śruba kulowa 50x5mm. Regulacja górnego stołu od 0 do 4 stopni.
• Wrzeciennik przedmiotu obrabianego: stożek wewnętrzny mk6.
• Stożek centrujący na zewnątrz asa 11. Średnica prześwitu 30 mm.
• Obrót na podstawie o 15 stopni.
• Moment obrotowy wrzeciona 180 nm.
• Konik: stożek montażowy mk5. Średnica wrzeciona 80 mm. Skok otwarcia 70 mm. Korekcja cylindryczna +/- 0,10 mm.

Korzyści techniczne dla maszyn

• Odległość między osiami 1030 mm.
• Maksymalna długość szlifowania 1000 mm
• Maksymalna średnica zewnętrzna 600 mm.
• Maksymalna średnica wewnętrzna 400 mm.
• Maksymalna waga między centrami 700 kg.
• Zewnętrzny trzpień ściernicy: typ wrzeciona - na precyzyjnym łożysku kulkowym.
• Koło (średnica, szerokość, otwór) 508x80x203. 2 mm.
• Prędkość obwodowa koła m/s 45.
• Moc silnika tarczowego kw 7,5.
• Orientacja - zmotoryzowany.
