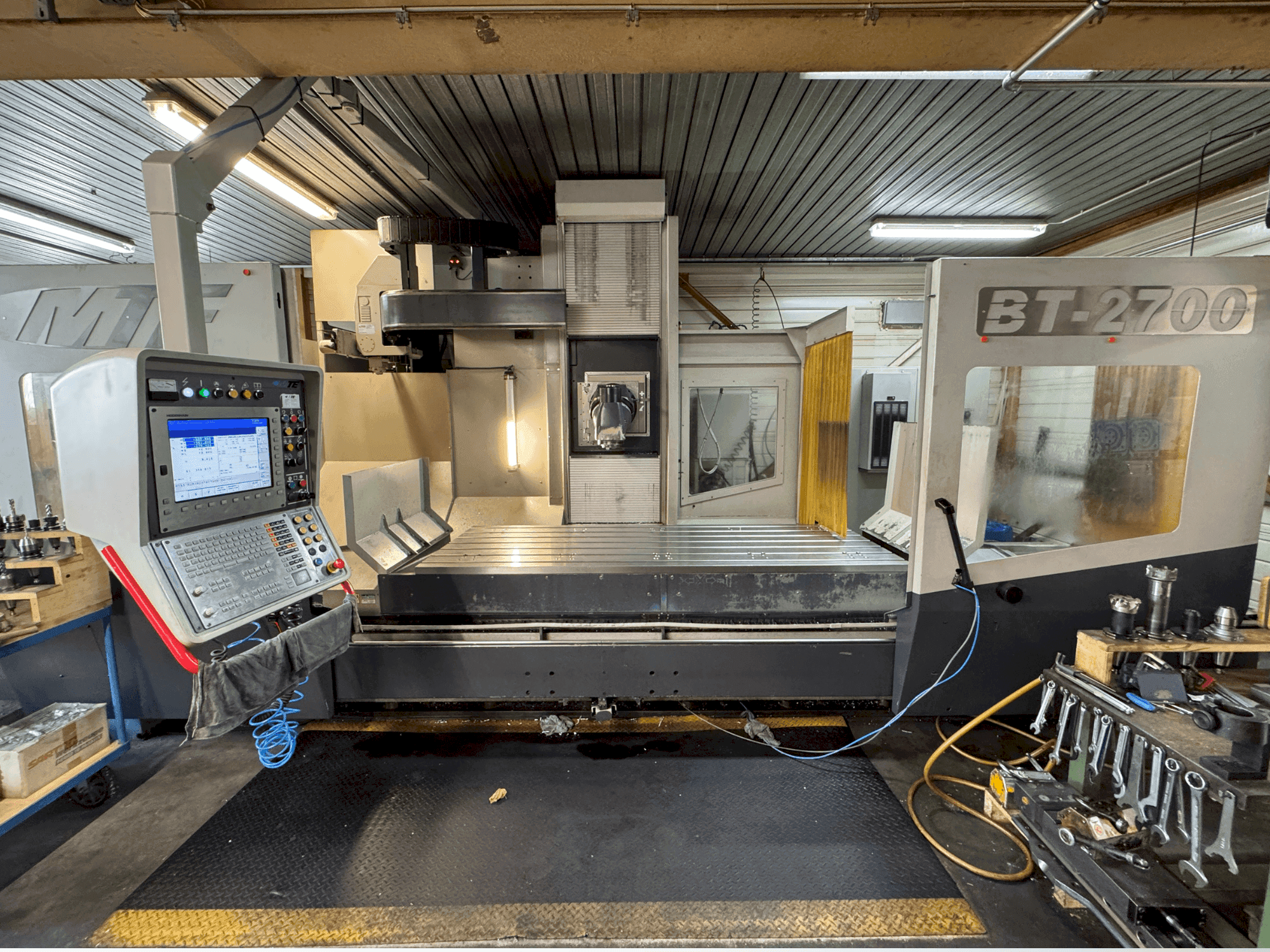

MTE - BT-2700DE-MIL-MTE-2015-00001

Dodatkowy sprzęt

• - Układ hydrauliczny / Jednostka chłodząca z kontrolą temperatury / Układ chłodzenia smarem Szafa sterownicza z oświetleniem i klimatyzacją / Osłona teleskopowa / Oświetlenie obszaru roboczego / Ogrodzenie ochronne i zabezpieczone drzwi dostępowe

Informacje dodatkowe

Korzyści dla maszyny

• Korzyści techniczne dla maszyn:
  • - Stół mocujący / powierzchnia mocowania długość: 2700 mm / szerokość: 1000 mm
  • - Maksymalna moc napędu: 32 kw od 198 obr/min / maksymalny moment obrotowy: 1120 nm (stały do 376 obr/min) / zakres prędkości: 0-6000 obr/min / prędkości wrzeciona 6000 obr/min: zakres niski 0-984 obr/min, zakres średni 918-2456 obr/min, zakres wysoki 2404-6000 obr/min.
  • - Sterowanie cnc z płaskim ekranem 15,1" i obrotowym wahadłem sterującym
  • - W godzinach 32000

Informacje dodatkowe

• - Pojemność/przesuw: Oś X (skok wzdłużny): 2 500 mm Oś Z (skok pionowy): 1,250 mm (opcjonalnie) Oś Y (przesuw boczny): 1,200 mm (opcjonalnie) Stół zaciskowy/Powierzchnia zaciskowa: Długość: 2 700 mm Szerokość: 1 000 mm Maksymalne obciążenie transportowe: 9,000 kg Konstrukcja: Ukośna (obraca się w 2 płaszczyznach) Zakres prędkości: 0-6,000 obr/min Pozycje podziałowe/obrotowe: 2,5 x 1 (z przekładnią Hirtha) 144 pozycje przegubu ukośnego, 360 pozycji przegubu pionowego Uchwyt narzędziowy: DIN 69871 AD Kołek pociągowy: DIN 69872 Forma A Stożek: DIN 69871 Siła mocowania narzędzia: 15 000 N Napęd Wrzeciono główne: Silnik / Marka: Napęd wrzeciona głównego Heidenhain Maksymalna moc napędu: 32 kW od 198 obr/min Maksymalny moment obrotowy: 1,120 Nm (stały do 376 obr/min) Regulacja prędkości/przekładnia: 3 prędkości (chłodzone olejem) z automatycznym przełączaniem Prędkości wrzeciona 6 000 obr/min: niski zakres 0-984 obr/min, średni zakres 918-2 456 obr/min, wysoki zakres 2 404-6 000 obr/min Posuwy osi napędu: Silniki napędów osi: Heidenhain (napędy cyfrowe) Maksymalny szybki przesuw: (osie X/Y/Z) 25 000 mm/min Maksymalny posuw roboczy: (osie K/Y/Z) 15 000 mm/min Maksymalne średnie przyspieszenie: 2 minuty* Maksymalna siła posuwu: (osie X/Y/Z) 21 500 N Systemy napędowe osi: Oś X (wzdłużna) Śruba kulowa (wstępnie obciążona) ® 63x40mm Oś Z (pionowa) Śruba kulowa (wstępnie obciążona) © 50x20mm Oś Y (poprzeczna) Śruba kulowa (wstępnie obciążona) ® 50x20mm Stół mocujący / powierzchnia stołu: Liczba rowków teowych: 7 Rozmiar rowków teowych: mm22 H12 Rowek referencyjny: mm22 H 7 Rozstaw rowków teowych: 140mm Wymagania przestrzenne: Długość ok Wysokość ok Szerokość ok BT 2700 (przy = 1250mm) (przy Y= 1200mm) Waga maszyny: Waga BT 2700kg Podłączone obciążenie: ok. 7 200 mm (bez przenośnika poprzecznego + 1 280 mm) ok. 3 250 mm (bez zmieniacza narzędzi) ok. 4 900 mm ok. 18 500 mm KVA ok. 45 Podstawowe wyposażenie maszyny: Sterowanie CNC HEIDENHAIN ITNC 530 (HSCI) z płaskim ekranem 15,1" i obrotowym wahadłem sterującym do obsługi maszyny z przodu i z tyłu maszyny. Łoże maszyny, stół zaciskowy, kolumna maszyny i siodło pionowe są wykonane z żeliwa grafitowego płytkowego GG30 w celu poprawy właściwości tłumiących. Prowadnica frezarska wykonana jest z wysokiej jakości żeliwa sferoidalnego GJS-500, aby zapewnić maksymalną sztywność, a tym samym maksymalną mechaniczną precyzję osi prowadnicy. Automatyczna głowica frezarska wykonana ze staliwa (GS 60) o ukośnej konstrukcji, z możliwością pochylania w zakresie 2,5° / 2,5° (opcjonalnie 2,5° x 1°) i prędkością obrotową 4000 obr/min (opcjonalnie 3000/6000 obr/min). Orientacja wrzeciona za pomocą sterowania NC Przekładnia wrzeciona głównego chłodzona olejem, 3-stopniowa z automatycznym przełączaniem, maksymalna moc 32 kW i maksymalny moment obrotowy 1 520 Nm Koła zębate w przekładni są walcowe. Koła zębate są wykonane ze stali chromowo-niklowej, hartowane i precyzyjnie szlifowane. Liniowe prowadnice łożysk tocznych INA we wszystkich 3 osiach Oś X (długości): 10 sztuk, typ: INA RUE 45 EL Oś Z (pionowa): 4 łożyska, typ: INA RUE 55 EL Oś Y (poprzeczna): 8 sztuk, typ: INA RUE 45 EL oraz dodatkowe prowadnice płaskie jako prowadnice tłumiące Układ hydrauliczny: Rexroth Jednostka chłodząca z kontrolą temperatury do chłodzenia oleju przekładniowego. Główny napęd wrzeciona i napędy osi poprzez silniki AC Heidenhain (cyfrowe) Liniowy system pomiarowy Heidenhain (0.001 mm) we wszystkich osiach Hydrauliczna przeciwwaga w osi pionowej Prowadnice frezarskie powyżej i poniżej osi pionowej są osłonięte osłoną rolkową w celu ochrony tylnego przedziału maszyny Oś pionowa (w tylnym przedziale maszyny) powyżej i poniżej siodła pionowego jest osłonięta osłoną mieszkową w celu ochrony prowadnic, śruby kulowej, i układ pomiarowy przed zanieczyszczeniem Automatyczne centralne smarowanie osi i śrub kulowych System chłodziwa do dostarczania chłodziwa z zewnątrz do narzędzi obróbczych Szafa sterownicza z oświetleniem i klimatyzacją Teleskopowa osłona chroniąca prowadnice i jednostki napędowe w osi X Przenośne elektroniczne pokrętło "Heidenhain HR-410" z wyborem osi Automatyczna kompensacja temperatury Dodatkowy elektryczny pedał nożny do ręcznej wymiany narzędzi Osłona przeciwbryzgowa z 4 stron z dużym oknem widokowym. Drzwi przesuwne z przodu maszyny mogą być otwierane na całej długości stołu mocującego. Dodatkowe drzwi przesuwne z tyłu obszaru roboczego. Drzwi przesuwne są wyposażone w wyłączniki bezpieczeństwa zgodne z przepisami CE i zintegrowane z obwodem zatrzymania awaryjnego maszyny. Ogrodzenie zabezpieczające Fell Chroni tylny obszar maszyny dzięki zabezpieczonym drzwiom dostępowym Oświetlenie obszaru roboczego Wykończenie farbą: grafitowo-szary RAL 7024 / agatowo-szary RAL 7038 Rozszerzenie pionowego skoku maszyny z Z = 1000 mm do Z = 1250 mm Rozszerzenie przesuwu poprzecznego maszyny z Y = 1000 mm do Y = 1200 mm Automatycznie obracana głowica frezarska w ukośnej konstrukcji, z podziałem 2,5° x 1° (profil zębów Hirtha) Prędkość obrotowa 6000 obr. Wrzeciono narzędziowe BIG Plus: Wrzeciono narzędziowe jest wyposażone w jednoczesny styk stożkowy i czołowy dla narzędzia Chłodzenie powietrzem przez wrzeciono: Sprężone powietrze może być alternatywnie dostarczane do chłodzenia narzędzia przez centrum narzędziowe (IKZ) zgodnie z DIN 69871 Form AD. Chłodzenie powietrzem przez dysze chłodziwa (zewnętrzne): Doprowadzenie powietrza do narzędzia/przedmiotu obrabianego jako alternatywa dla doprowadzenia chłodziwa przez zewnętrzne dysze chłodziwa na wrzecionie narzędzia. Smarowanie minimalną ilością systemu Lubrix: Mieszanka olejowo-powietrzna może być alternatywnie dostarczana przez centrum narzędziowe (IKZ) zgodnie z DIN 69871 Form AD do chłodzenia i smarowania narzędzi. Automatyczny zmieniacz narzędzi HN: Wersja maszyny z automatycznym zmieniaczem narzędzi zamontowanym na stojaku maszyny. Maks. średnica narzędzia: Maks. średnica narzędzia z wolnymi przestrzeniami pomocniczymi w magazynku: 125 mm 250 mm Maks. długość narzędzia: 380 mm Maks. waga narzędzia: 20 kg Przenośnik wiórów: Przenośnik wiórów zamontowany w kierunku wzdłużnym maszyny pomiędzy podstawą maszyny a stołem mocującym, konstrukcja pasowa na zawiasach. Wyrzut z prawej strony. Drugi przenośnik wiórów: Przenośnik wiórów zamontowany w kierunku wzdłużnym maszyny przed stołem maszyny, konstrukcja z taśmą na zawiasach. Wyrzut po prawej stronie. Przenośnik poprzeczny: Zmniejszenie całkowitej długości maszyny o 1300 mm poprzez zastosowanie przenośnika poprzecznego w konstrukcji z paskiem na zawiasach po lewej stronie z tylnym wyrzutem. Prosta osłona przeciwbryzgowa: Maszyna jest wyposażona w prostą osłonę przeciwbryzgową zamiast standardowej obudowy zabezpieczającej i przeciwbryzgowej: Duże drzwi przesuwne z oknami widokowymi są zamontowane z przodu i z tyłu stołu maszyny. System radiowej sondy pomiarowej HH TS 460: System radiowej sondy pomiarowej Heidenhain TS632 umożliwia niezawodny elektroniczny pomiar i osiowanie obrabianych przedmiotów we wszystkich pozycjach głowicy frezarskiej dzięki nieograniczonej transmisji sygnału fal radiowych z wykorzystaniem praktycznych cykli pomiarowych. - System radiowej sondy pomiarowej TS460 Dwukierunkowa aktywacja Stromy stożek DIN69871 SK40 Trzpień sondy M4 (wałek ceramiczny), długość = 53 mm - Odbiornik radiowy Elastyczna antena ze złączem TNC, kabel połączeniowy (2 m) ze złączem do sterowania Heidenhain i złączem TNC 530 HSCI X 112
