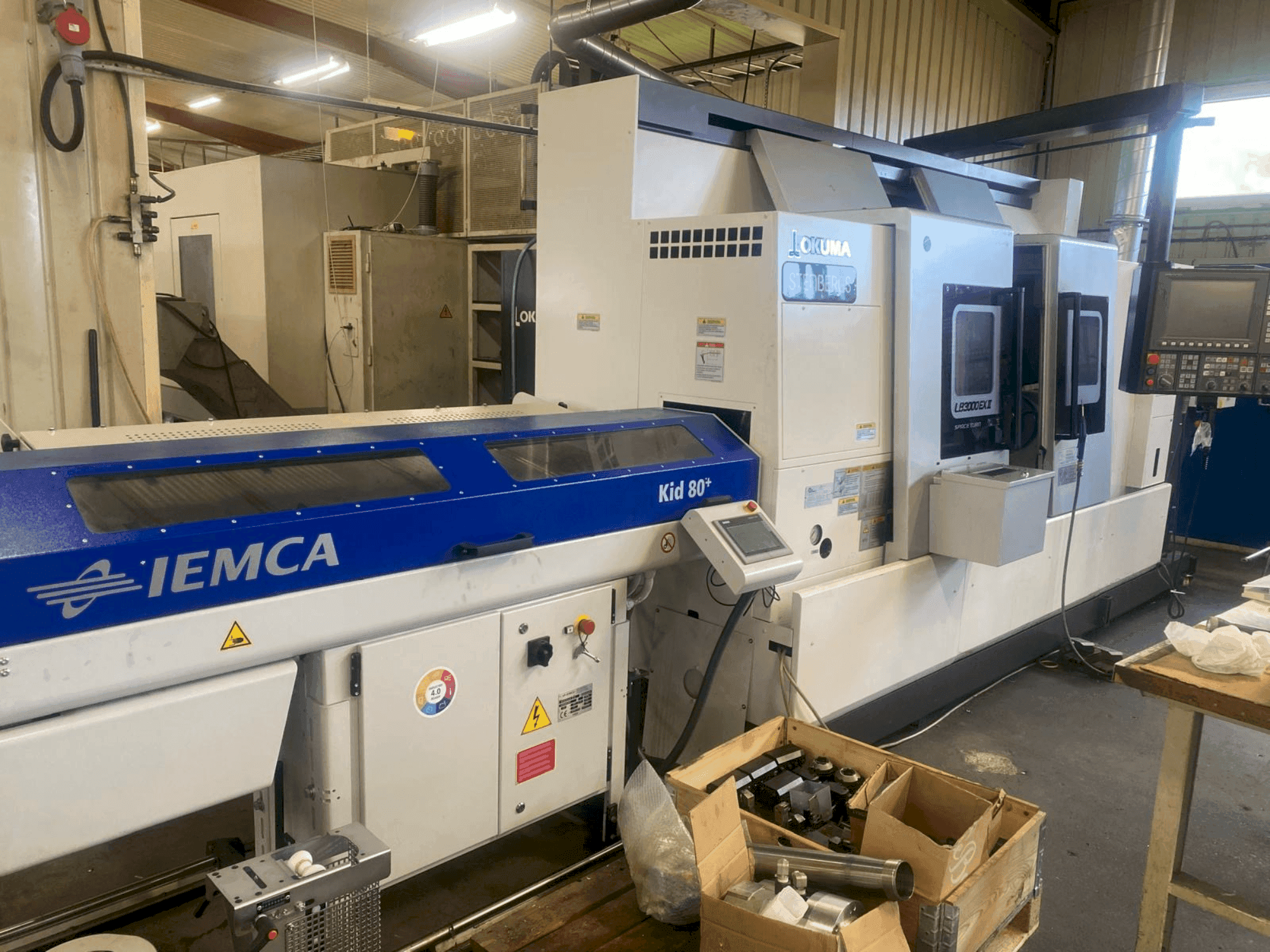

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Odległość między końcówkami wrzecion: 1085 mm

• Maksymalna średnica toczenia: 340 mm

• Przepustowość pręta przez rurę przeciągową wrzeciona głównego: 80 mm

• Otwór wrzeciona pomocniczego: 63 mm

• Przepustowość pręta przez rurę wciągającą wrzeciona pomocniczego: 52 mm

• Prędkość obrotowa narzędzi napędzanych: 45–6000 obr./min

• Sterowanie: Okuma OSP P300L (OSP Suite), ekran 15"

• Konfiguracja: wrzeciono główne (po lewej) + wrzeciono pomocnicze (po prawej), oś Y, rewolwer z narzędziami napędzanymi (radialne mocowanie narzędzi)

• Maksymalna średnica toczenia: 340 mm

• Prędkości obrotowe wrzecion:

  • Lewe (główne): 42–4 200 obr./min

  • Prawe (dodatkowe): 50–6 000 obr./min

• Silniki wrzecion:

  • Lewy (główny): PREX 30/22 kW

  • Prawy (dodatkowy): PREX 11/7,5 kW

• Specjalny wrzeciono główne (opcja „Big Bore”): Ø 91 mm, czop JIS A2-8, 42–4 200 obr./min, PREX 30/22 kW, maksymalny moment obrotowy 700 Nm

• Funkcje sterowania/monitorowania:

  • Orientacja wrzeciona

  • Monitorowanie obciążenia skrawania („Load Monitor”) z możliwością wyboru dla wszystkich osi i wrzecion

  • Programowanie dialogowe One-Touch IGF M-E

  • Monitorowanie żywotności narzędzia: według liczby obrabianych elementów, czasu trwania cięcia, obciążenia skrawającego; automatyczna wymiana narzędzia lub zatrzymanie/alarm w przypadku braku zamiennika

• Opcje maszyny: Dodatkowe płukanie lewych osłon prowadnic

Wyposażenie dodatkowe

• Uchwyt SMW 250 mm na wrzecionie głównym

• Uchwyt Kitagawa 170 mm na wrzecionie pomocniczym

• 6 zestawów szczęk miękkich

• 4 proste uchwyty narzędziowe z napędem

• 4 uchwyty narzędziowe kątowe z napędem

• 2 uchwyty narzędziowe do toczenia podwójnego

• 4 uchwyty do prętów wytaczarskich

• 8 standardowych uchwytów narzędzi tokarskich

• 8 prostych uchwytów ER z około 30 tulejami zaciskowymi ER

• Uchwyty robocze (uchwyty)

  • SMW‑Autoblok BBD250‑77 / A8, hydrauliczny uchwyt trójszczękowy

    • W zestawie: 1 komplet miękkich szczęk górnych, siłownik hydrauliczny VN170‑77, rura ciągnąca o średnicy wewnętrznej 72 z kołnierzem siłownika

    • Maksymalna prędkość obrotowa: 4 000 obr./min; średnica pręta: Ø72 mm

  • Kitagawa B206 (Ø170 mm), hydrauliczny uchwyt trójszczękowy

    • W zestawie: 1 komplet miękkich szczęk górnych, siłownik hydrauliczny SR1146, rura ciągnąca/kołnierz siłownika, wyrzutnik

    • Maksymalna prędkość obrotowa: 6 000 obr./min

• Transport elementów

  • Łapacz detali, typ z obrotową miską, Ø80 × L150 mm, maks. 5,8 kg

• Odprowadzanie wiórów

  • Przenośnik wiórów Cromar do LB3000 EX II C1000, typu listwowego, z wyładunkiem prawostronnym

• Podawanie prętów i interfejsy

  • Interfejs podajnika prętów (OSP P300L)

  • Podajnik prętów IEMCA KID 80+ (SX – lewy) do Okuma LB3000 EX II

    • W zestawie: 7-calowy ekran dotykowy HMI, zestaw interfejsów mechanicznych/elektrycznych, dodatkowy zestaw oświetleniowy, zestaw prowadnic rolkowych do prętów okrągłych/sześciokątnych, przedłużenie wrzeciona, popychacz prętów D=26 mm, popychacz prętów D=15 mm, instrukcje obsługi w wersji papierowej

    • Akcesoria: Rama podłogowa do ruchu wzdłużnego w osi Z; tuleja wrzeciona/rura redukcyjna
