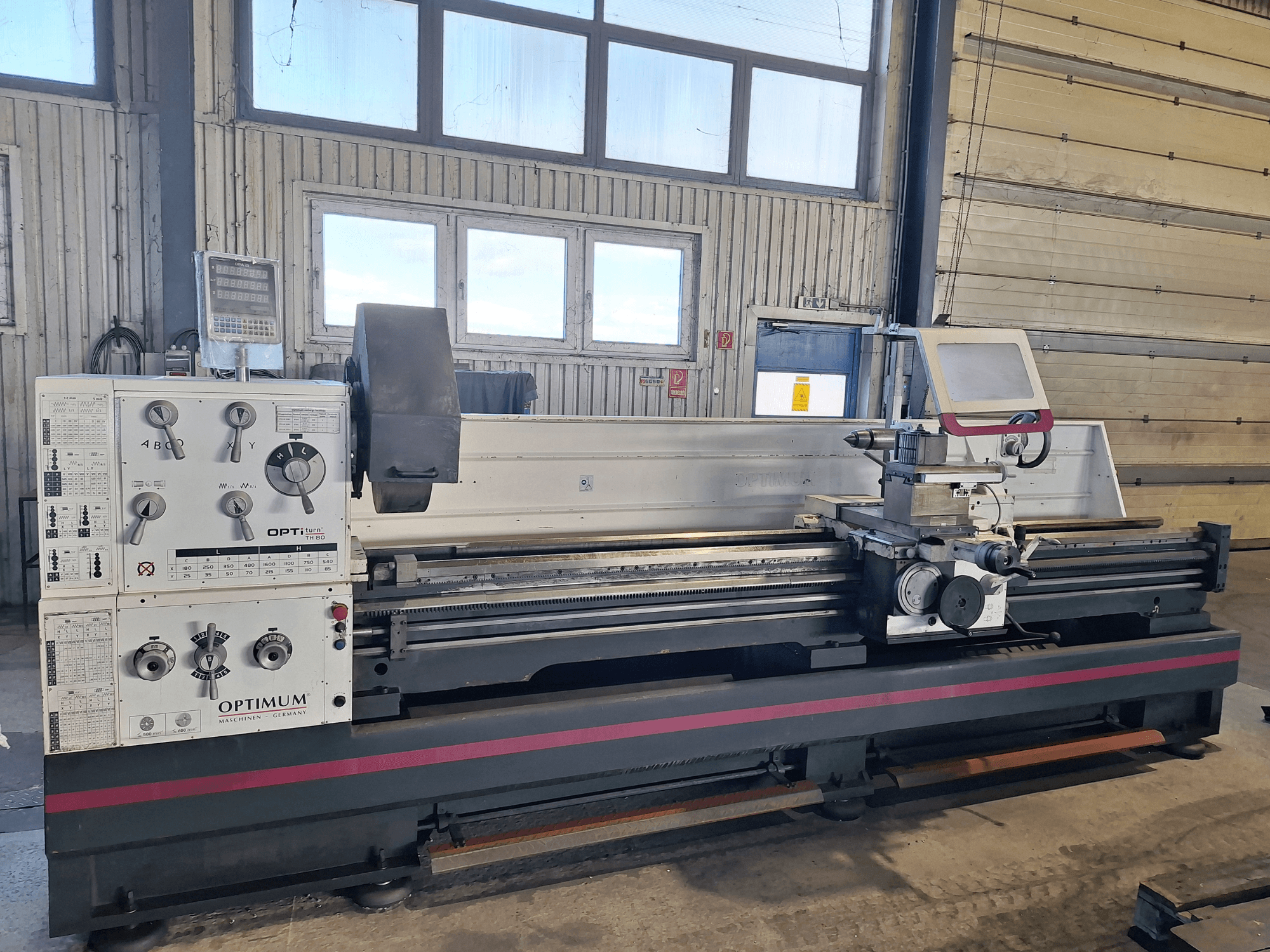

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Typ i najważniejsze cechy

  • Wiodąca i trakcyjna tokarka wrzecionowa, wysoka elastyczność, precyzja i opłacalność

  • Z przygotowanym cyfrowym wskaźnikiem położenia (patrz wyposażenie dodatkowe) i stalowym uchwytem szybkowymiennym (patrz wyposażenie dodatkowe)

• Informacje dotyczące wysyłki

  • Wymiary opakowania: Długość 4770 mm, Szerokość 1150 mm, Wysokość 1840 mm

  • Masy: 4480 kg brutto, 3870 kg netto

• Dane techniczne

  • Nośność 1,4 t/m

  • Obszary robocze:

    • Maks. wysokość 400 mm

    • Średnica obrotu nad łożem maszyny 800 mm

    • Średnica obrotu nad suwakiem strugającym 570 mm

    • Szerokość łoża 400 m

    • Maks. szerokość 3050 mm

    • Średnica obrotu w mostku łoża 1035 mm

    • Długość toczenia w mostku łoża 250 mm

  • Zakres prędkości:

    • Liczba biegów 16

  • Prędkość szybkiego ruchu:

    • Prędkość szybkiego ruchu 3800 mm/min

    • Objaśnienia dotyczące szybkiego ruchu maks. 5 min (30 min przerwy)

  • Dane elektryczne:

    • Moc wyjściowa silnika napędowego 11 kW

    • Napięcie zasilania 400 V

    • Częstotliwość sieci 50 Hz

    • Połączenia elektryczne: Całkowita wartość znamionowa 12 kW

  • Układ chłodzenia smarem:

    • Moc wyjściowa pompy chłodziwa 150 W

  • Wrzeciono:

    • Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 8

    • Średnica otworu/przejścia pręta wrzeciona 105 mm

    • Stożek wrzeciona Ø113 (stożek 1:20) mm

    • Uchwyt narzędziowy maks. wysokość uchwytu 32 mm

  • Konik:

    • Uchwyt konika MK 5

    • Skok pinoli konika 235 mm

    • Średnica pinoli konika 90 mm

  • Podziałki:

    • Podziałka metryczna 0,45 - 120 mm/obr (54 podziałki)

    • Podziałka imperialna 80 - 7/16 Gg/1" (60 podziałek)

    • Średnicowy skok 7/8 - 160 (42 skoki)

    • Skok gwintu modułowego 0,25 - 60 mm/obr (46 podziałek)

  • Skok:

    • Przesuw górnego suwaka 230 mm

    • Przesuw siodła wózka 2900 mm

    • Przesuw suwaka poprzecznego 368 mm

  • Posuw:

    • Zakres posuwu wzdłużnego 0,044 - 1,48 mm/obr (25 posuwów)

    • Zakres posuwu płaskiego 0,022 - 0,74 mm/obr (25 posuwów)

• Cechy konstrukcyjne i bezpieczeństwo

  • Hartowana i szlifowana prowadnica osi Z

  • Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 8

  • Precyzyjnie wykonane sanki; wszystkie prowadnice regulowane za pomocą pasków klinowych

  • Zakres regulacji górnej prowadnicy ± 90°

  • Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,015 mm

  • Fale, koła i wrzeciono główne pracujące w kąpieli olejowej

  • Koła zębate gładkie, hartowane i szlifowane z 2 regulowanymi precyzyjnymi łożyskami stożkowymi

  • Wyraźna dźwignia wyboru do przełączania prędkości posuwu

  • Zamknięta konstrukcja przekładni szybkiego posuwu

  • Koła zębate i wały hartowane i szlifowane w kąpieli olejowej w precyzyjnych łożyskach

  • Kółka ręczne odłączone i przetestowane zgodnie z normą EN 23125

  • Dwukanałowy przełącznik prawo-lewo przetestowany zgodnie z normą EN 23125

  • Przełącznik z obliczeniem cyklu życia, testowany zgodnie z normą EN ISO 13849

  • Możliwość przełączania obrotów w prawo/lewo na wózku łóżka za pomocą wrzeciona przełączającego

  • Centralne smarowanie w prowadnicy łóżka

  • Urządzenie chłodzące z oddzielnym zbiornikiem chłodziwa ze wskaźnikiem poziomu i separatorem oleju; łatwe i kompletne opróżnianie i czyszczenie zgodnie z DIN

  • Wrzeciono prowadzące

  • Wyłącznik awaryjny, wyłącznik ochronny silnika, blokowany wyłącznik główny

  • Wyłącznik awaryjny ze sterowaniem nożnym

  • Pokrętła bezpieczeństwa z funkcją zwalniania w osi X

  • Kółka ręczne z regulowaną dokładną skalą 0,04 / 0,02 mm

  • Konik do toczenia stożkowego z regulacją ± 10 mm

  • Kołowrotek konika i pokrętło ręczne z regulowaną dokładną skalą

  • Korba konika do zmiany położenia

  • Frez konika z dwoma regulowanymi przełożeniami 1/4 lub 1/1 obrotu

  • Szybki posuw: przycisk i dźwignia wyboru do aktywacji szybkiego przesuwu w kierunku wzdłużnym i poprzecznym; nie wyłącza całej maszyny podczas wycofywania do wyłącznika krańcowego

  • Wyłącznik krańcowy bezpieczeństwa z wymuszonym otwarciem styków

  • Elektryczny hamulec silnikowy z szybkim zatrzymaniem awaryjnym; szybkie zatrzymanie bez kółka w normalnym trybie pracy

  • Elektryka z komponentami Siemens

  • Łańcuch energetyczny do delikatnego prowadzenia przewodów i węży

Wyposażenie dodatkowe

• Cyfrowy wskaźnik położenia DPA 21 ze szklaną skalą

• Stalowy uchwyt szybkowymienny SWH 9-D

• Uchwyt stalowy 41 x 180 typu D do dłut kwadratowych (maks. wysokość narzędzia 32 mm)

• Stała ramka (stabilne podparcie) przejście maks. Ø 150 mm

• Przejście ramki ruchomej (spoczynek stały/podążający) maks. Ø 130 mm

• Oświetlenie maszyny / lampa maszynowa LED

• Tuleja redukcyjna MK 5 / MK 7

• Stały punkt centrujący MK 5

• Stały punkt centrujący MK 5, stop

• Ogranicznik położenia z precyzyjną regulacją

• Zestaw zmiany biegów

• Wysokiej jakości olej w obudowie

• Narzędzia robocze
