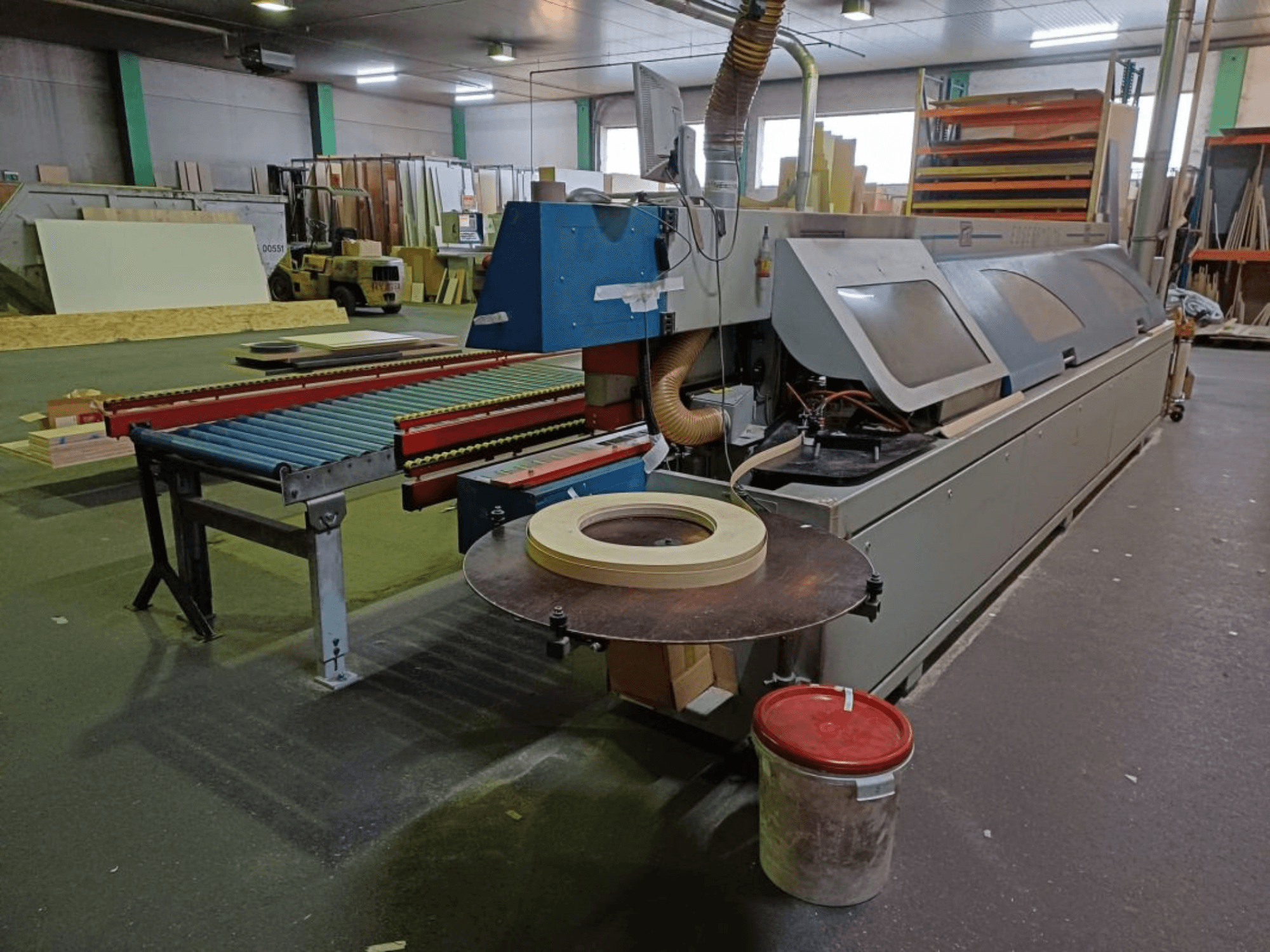

OTT - TWISTERAT-EDG-OTT-2005-00001

• Nakładanie kleju: Proces klejenia na gorąco / na zimno; wałek aplikacyjny z synchronicznym i przeciwbieżnym obrotem

• Grubość krawędzi: 0,3-10 mm

• Grubość przedmiotu obrabianego: 8-60 mm

• Szerokość przedmiotu obrabianego: minimum 70 mm

• Długość przedmiotu obrabianego: minimum 150 mm

• Ciśnienie robocze: 6 bar

• Moc posuwu: 3,0 kW

• Prędkość posuwu: 14-20 m/min

• Podłączenie elektryczne: 3x 400 V, 50 Hz

• Wymagania dotyczące odsysania: 1x Ø180 mm przy 20 m/s = 35 m³/min

• Prędkość powietrza (minimalna): 20 m/s

• Zużycie sprężonego powietrza: ok. 300 l/min

Jednostki przetwarzające / sprzęt na maszynie:

• Łączenie:

  • 2 x 2,2 kW, n=14 600, 250 Hz; dwa wrzeciona robocze sterowane aplikacją

• Jednostka klejąca Combi-melt:

  • Montowany od góry, wymienny zbiornik na klej termotopliwy EVA, PUR lub granulat czyszczący; pojemność zbiornika 2,5 l

• AKM (automatyczny magazyn krawędzi):

  • Automatyczny magazyn obrzeży z optycznym monitorowaniem dla obrzeży taśm o stałej długości

• Zamknięcie:

  • 2 x 0,8 kW, n=12,000, 200 Hz; automatyczny obrót 0°/5°; 2 brzeszczoty HM Ø140 x 3,2 x 16, z=34

• Frezowanie płaskie:

  • 2 x 0,7 kW, n=12.000, 200 Hz; sondowanie jednostronne; 2 głowice nożowe z węglików spiekanych HF70, Ø70 x 20 x 16, z=4

• Frezowanie dokładne (skos 15°/30°/45°):

  • 2 x 0,3 kW, n=12,000, 200 Hz; sondowanie dwustronne; 2 głowice frezarskie z płytkami wymiennymi z węglików spiekanych HF70, Ø70 x 20 x 16, z=4

• AWSR (promień R2-R5):

  • 2 zestawy szybkowymienne do frezów precyzyjnych, 2 x 0,3 kW; 2 głowice z płytkami wymiennymi z węglików spiekanych AR73 x 16 x 16, z=3, R2-R5

• AKF (frezowanie kopiujące):

  • Zautomatyzowane frezowanie kopiujące z dwoma oddzielnymi wrzecionami roboczymi dla powierzchni czołowych i promieni wzdłużnych; 2 x 0,37 kW, 12 000 obr/min; narzędzia R1-R3

• Ostrze zgarniające:

  • 2 x skrobaki z węglików spiekanych, posuw automatyczny

• Skrobak powierzchniowy:

  • 2 x skrobaki z węglików spiekanych, z urządzeniem do precyzyjnej regulacji

• Zestaw PU:

  • 5-drożne urządzenie natryskowe (2 x środek antyadhezyjny, 1 x smar, 2 x środek czyszczący), urządzenie do dokładnego polerowania z tarczą z tkaniny

• Czyszczenie krawędzi:

  • 2 x 0,2 kW, n=2,800, 50 Hz, szczotki oscylacyjne
