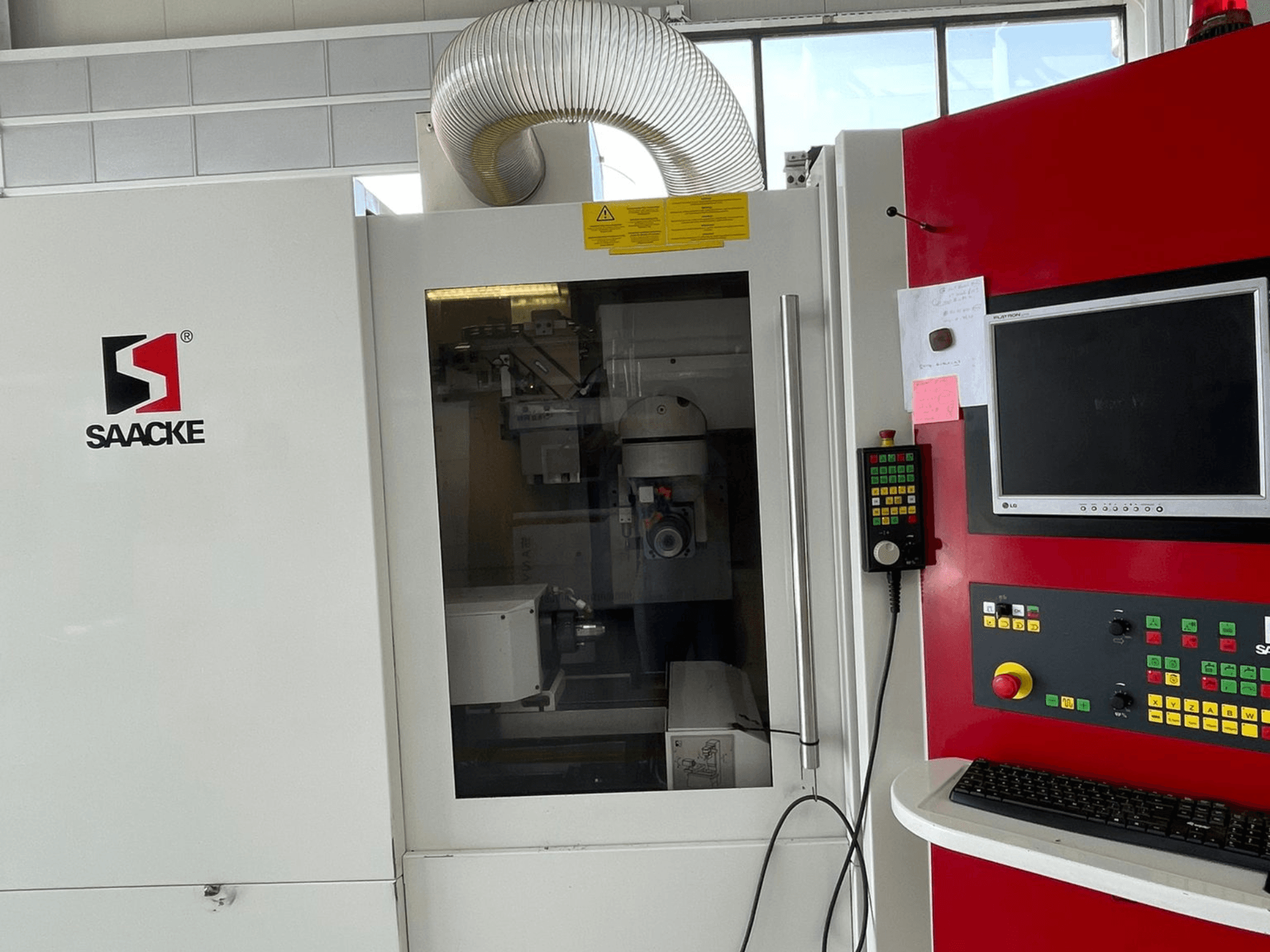

SAACKE - UWIFCH-GRI-SAA-2008-00001

• Oś A nośnika przedmiotu obrabianego: Napęd bezpośredni/silnik z wałem drążonym; dokładność indeksowania ±15"; możliwości indeksowania 1-999; skumulowany błąd podziałki przy 100 mm: 8 µm; prędkość maks. 600 obr.

• Uchwyt narzędzia: ISO 50

• Tuleja utrzymująca luz wrzeciona: maks. 28 mm (z automatycznym mocowaniem: Ø20 mm)

• Nominalna moc napędu:

  • Wrzeciono szlifierskie S1-100%: 7,5 kW; szczytowa: 16 kW

  • Przesuw wzdłużny w osi X: 2 kW

  • Nośnik przedmiotu obrabianego w osi A: 2 kW

  • Prowadnica poprzeczna osi Z: 2 kW

  • Wysokość suwaka głowicy szlifierskiej w osi Y: 2 kW

  • Obrót głowicy szlifierskiej w osi B (stół obrotowy): 2 kW

• Systemy pomiaru położenia:

  • Oś A: Bezpośredni system pomiarowy

  • Oś B, X, Y, Z: Pośredni system pomiarowy

  • Rozdzielczość X/Y/Z: 0,0001 mm (0,1 µm)

  • Rozdzielczość A/B: 0,0001°

• Podłączenie elektryczne: 20 kW / 50 A; napięcie robocze 400 V, 50 Hz; napięcie sterowania 24 V; napięcie oświetlenia 230 V; bezpiecznik zapasowy: oddzielne zasilanie z sieci elektrycznej

• Sprężone powietrze: 15-17 Nm³/h; ciśnienie min/max 6/8 bar (600/800 kPa); jakość ≥ Klasa 4 (ISO 8573-1)

• Sterowanie i oprogramowanie: CNC NUM Axium Power 1050 z PC, pamięć programu 512 k; oprogramowanie NUMROTOplus (wymagany klucz sprzętowy/hardlock); punkty zerowe skalibrowane przy użyciu załączonych instrukcji pomiarowych (brak oznaczonych punktów odniesienia)

Dodatkowe wyposażenie

• Opcje zmieniacza detali (automatyzacja):

  • Opcja 1: Konstrukcja podbieracza

    • Maks. obrabiany przedmiot: Ø20 mm × 120 mm; 1 kg

    • Pojemność na paletę:

      • Ø3,0-5,0 mm trzpień: 40 szt.

      • Ø5,1-8,0 mm: 32 szt.

      • Ø8,1-11,0 mm: 28 szt.

      • Ø11,1-14,0 mm: 24 szt.

      • Ø14,1-20,0 mm: 20 szt.

  • Opcja 2: Magazynek ładowarki łańcuchowej (z chwytakiem)

    • Pojemność: 64 elementy

    • Maks. obrabiany przedmiot: Ø32 mm × 200 mm; 2,5 kg

    • Cechy: Chaotyczny załadunek różnych przedmiotów obrabianych; możliwa automatyczna wymiana tulei zaciskowych

    • Tuleje mocujące: Ø6, 8, 10, 12, 14, 16, 20

• Opcjonalna zewnętrzna ładowarka łańcuchowa: zwiększa masę maszyny do ok. 3 800 kg i przestrzeń do 3 000 mm × 1 875 mm

• System filtrów chłodziwa (TRANSOR): Dostarczany przez klienta; powietrze do płukania wstecznego ok. 700 Nl/min przez 5 min co 6-9 godzin
